日本東京早在上世紀九十年代就完成了排水設施的全面普及，面對逐漸老化的污水處理設施和排水管網，東京都下水道局制定了相應的修復再建規劃并采取了一系列技術措施。通過對排水管網設施的檢測和狀況分析，提出經濟耐用年數的概念，并導入設施總量資產管理的方法，實現了資金投入的均衡化，確保老化設施再建工作的有序?qū)嵤Ｋ街梢怨ビ�，借鑒日本東京在排水設施養護管理和修復再建方面的經驗，了解并學習他們的再建規劃和技術措施，使我們的排水設施運行管理更上一層樓。
一、前言
日本的污水處理普及率在2020年為92.1%，排水管道的總長度約為45.5萬公里，城市建成區排水管道密度在20-30Km/Km2，為我國城市排水管道密度11.1Km/Km2的二倍以上。日本首都東京由位于東京灣旁的主城區和西部的多摩地區等組成，總面積為1069㎞2。其中主城區面積約578.4㎞2，排水管道長度約1.614 萬㎞，排水管道密度為27.9Km/Km2，共有13座污水處理中心，平均每天的污水處理量為467萬m3/日。東京的排水設施建設始于明治時代，市區的污水處理普及率在1994年達到了100%[1]。東京都下水道局根據排水設施運行中出現的問題以及社會經濟的不斷發展對排水事業的新要求，每五年一次制定《東京下水道事業經營規劃》，以進行總結并制定排水工作的新目標。
二、東京城市排水管網現狀和修復再建方針
2.1 排水管網設施的現狀
始建于明治時代的東京都主城區排水管網設施，是以防止傳染病和解決城市內澇為目開始實施，早期建設的排水管網以合流制排水系統為主。進入上世紀八十年代，對位于東京北部的足立區和東部的世田谷區的一部分區域，以及位于東京灣海域新填埋陸地的一部分區域，導入了分流制排水系統，目前整個東京的合流制系統占比為82%。伴隨著使用年數的不斷增加，管網設施逐漸進入老齡化。
在2020年東京市區全長1.614萬 km的排水管道中，超過了法定使用年數（50年）的管道約占總數的16%，長度達到1800km。而且，在上世紀六十年代和七十年代的經濟高速成長期所建設的大量排水設施都將逐步達到法定使用年數。根據統計自2021年開始的五年內達到法定使用年數的比例將增加到29%，如果考慮到今后20年的話，其比例將會猛增至總長度的65%，達到1.049萬km[1]。為此，自1994年實現污水處理設施完全普及之后，東京都下水道局在不斷建設地下深隧設施等以增強防洪排澇能力和提高對抗地震災害能力的同時，開始了對排水設施的修復再建工作。
2.2 管網設施修復再建的方針
《2021東京下水道事業經營規劃》中確定的排水管網設施修復再建方針為：（1）進行排水管網設施的檢測和調查，把握其健全程度。在實施老化對策的同時，強化抗洪排澇能力并提高防震性能，有計劃地推進再建和修復工作。（2）通過有計劃地進行維護管理，使管網設施的使用壽命比法定使用年限延長30年左右，同時靈活應用實現中長期事業投資均衡化的“資產管理方法”，按照“經濟使用壽命”（約80年）的思路有效推進修復再建工作。
為了實現排水管網修復再建的中長期規劃投資的均衡化，計劃將東京都主城區按照建設年代劃分為三期進行實施。對第一期的區域，即建設年代最早的四個排水處理系統（芝浦處理區，三河島處理區，砂町處理區，小臺處理區）進行優先實施，要求在2029年基本完成。并對第二期和第三期的范圍，面積和管道長度和平均的使用年數進行了統計和規劃。

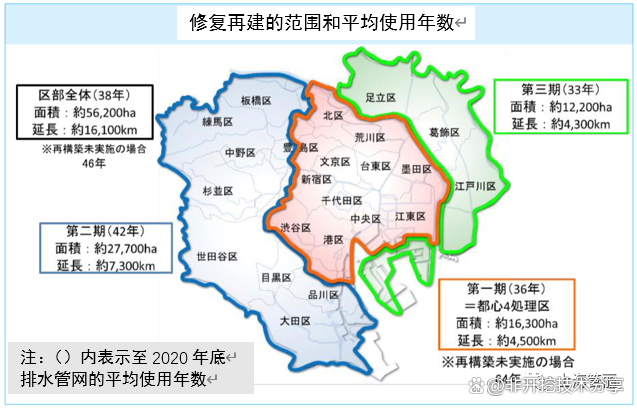

圖-1修復再建的范圍和平均使用年數圖
從圖-1中可以得知，建設年代最早的東京中心部四個排水系統163Km2定為最需要實施修復再建的第一期，約4500km排水管網的平均使用年數已經達到64年。處于中心部西側的第二期區域為277Km2，約7300km排水管網的平均使用年數為42年。處于中心部東側的第三期區域122Km2為后期開發區域，約4300km排水管網的平均使用年數相對較短，平均年數為33年。自1995年開始對第一期區域的排水管網有計劃地實施修復再建工作，經過多年努力至2020年已完成了規劃面積的60%，管網的平均使用年數也變?yōu)檩^短的36年。從效果來看，1995年時該區域每年發生的道路塌方事故有809件，而目前5年平均值已經降低到了每年道路塌方事故少于10件，下降幅度超過了80%，取得非常好的效果，具體統計如圖-2所示。在進行排水管網修復再建的同時，也不斷推進解決城市內澇和改善合流制系統等工作。

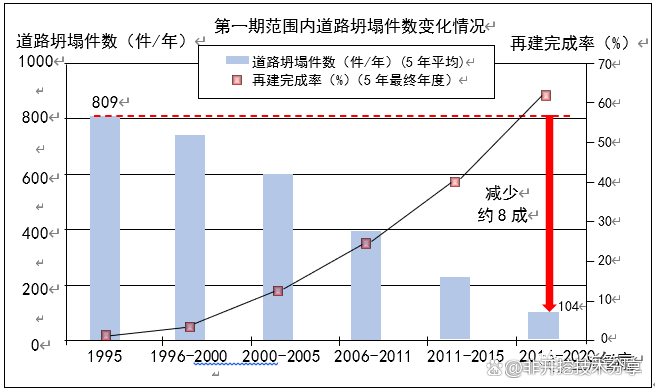

圖-2 道路坍塌事故件數變化圖
為確保在2029年之前完成第一期范圍內的管網修復再建工作，根據計算平均每年還需完成約7.0Km2面積內的排水管道。最近幾年在東京都每年都有約50個用于管道修復再建的工程項目，今后也將會按照這個狀態繼續進行下去。
圖-3 管道修復再建項目數量統計圖
三、東京城市排水管網現修復再建的技術措施
3.1 導入經濟耐用年數和資產管理方法
日本《地方公營企業法》實施規則中規定，排水管網設施的折舊基準年數，即法定使用年數為50年。但通過有計劃地實施維護管理，管網設施的使用壽命在不斷延長，如何確定實際使用壽命，東京都下水道局做了如下分析和定義。
把用于管網設施建設的總投資加上在使用過程中的維護管理費用的總和，稱為排水管網設施的生命周期成本。把該生命周期成本除以使用年數后發現，排水管網設施生命周期成本的年平均費用在約80年時為最小。為此，把建設費用和養護管理費用的總和（生命周期成本）除以使用年數后的年平均費用最小的年數（即80年）定義為經濟耐用年數。即排水管網設施在使用年數為約80年時實施修復和再建的成本可以達到最低。
圖-4 經濟耐用年數說明圖
3.2 采用資產管理法實現年度投資均衡化
東京在經濟高度成長期的1965年-1994年的約30年期間，每年建設了大量排水管網設施，實現了污水收集和處理全域普及的目標。伴隨著人口少子老齡化和經濟不景氣等原因，如果按照管網設施建設后的實際使用年數進行再建修復，將無法承受投資的壓力。為此，東京都下水道局對目前的排水管網設施進行分析，對即將進入修復再建期的管網設施量進行均衡化，導入了排水設施“庫存資產管理方法”（Stock management techniques）的概念。其定義是：評估排水管網和污水處理設施的現有狀態，實施恰當?shù)木S護管理的同時，考慮到生命周期成本和中長期的設施修復再建事業投資的均衡化等，有計劃且高效率地實施管理資產的方法。
目前，第一期范圍內排水管網的修復再建已完成60%，計劃在2029年全部完成。第二期范圍將在2030年開始實施，通過“庫存資產管理方法”均衡化以后，第三期的年度修復再建設施量將是當年建設量最多年份的一半。通過這樣的做法，把短時間內同時達到經濟耐用年數的管網設施有計劃地進行調整，確保規劃期間每年需完成工作量的均衡性，使每年的投資保持平穩并降到合理最低。在實施過程中，對管道損壞情況引進健全度的概念，根據對管道設施的檢測調查結果將老化程度分成等級便于先擇修復技術。在修復技術選擇上，為了最大限度的控制施工對道路交通和生活的影響，采用不開挖道路對老化的排水管道從內側進行更新的更生工法實施管道修復。
圖-5 排水設施資產管理模式圖
3.3 修復和再建并行實施
在修復再建工作實施過程中，受排水主管、干線管道和泵站等設施的整體狀況以及現有管道的排水能力（余量和水位）等各種不同條件的制約，規劃和再建的方法和時期也不一致。為此，東京都下水道局把各種因素綜合以后分成“常規再建”，“老化對策先行的再建”，“老化對策先行的再建（階段方式）”等三種類型來推進修復再建工作。
其具體做法為，“常規再建”是以確保管道排放能力有20%余量為原則，當該區域的再建排水標準（降雨強度50mm/h，徑流系數80%）所對應的干線管道等主要設施已經建成達標時所采用的再建方法�！袄匣瘜Σ呦刃械脑俳ā焙汀袄匣瘜Σ呦刃械脑俳ǎA段方式）”是指鑒于現有排水主管的破損已導致道路發生坍塌而需要再建，先以不低于再建排水標準（降雨強度50mm/h，徑流系數80%）為條件，在干線管道和泵站等設施尚未達成再建排水標準前，階段性地推進排水主管的再建工作。這是以在干線管道和泵站等設施再建完成后，可確保目前再建完成的管道具有20%余量為目的的再建方法。
伴隨著人口老齡化，具有經驗和技術的老職員逐漸退休，支撐排水事業的人才不足成為一個新的課題。為了應對這樣的問題，東京都下水道局除了編寫“排水管網修復再建設計技術規范”的同時，還編寫了“管道修復再建施工設計的推進方法”等技術資料，在培養內部員工的同時，還對設計單位中缺乏施工設計經驗的技術人員進行培訓，以提高設計技術水準，確保再建工作順利展開。
同時，把上述所說的再建類型用圖表形式進行整理總結，可以消除中標設計單位和施工單位的錯誤認識，在進行目前的修復再建時需要考慮到將來所有設施完成全面改造時，管網的排水能力明確達到再建排水標準（降雨強度50mm/h，徑流系數80%）時管道排放能力有20%余量的效果。
圖-6 修復再建的種類比較圖
四、結語
東京是開展深層排水隧道建設較早的城市之一，目前已建成四條深隧系統，基本都以控制內澇為目的。其中有壯觀的號稱地下神殿的“東京首都圈外郭防水路”，直徑10.6米，全長6.3公里，在2006年建成使用。但到目前東京還沒有徹底解決城市內澇問題，《2021東京下水道事業經營規劃》中把解決城市內澇問題排在主要對策的第二位。建設了深隧并不意味著暴雨天氣時城市不再發生內澇問題。深隧設施不僅需要巨大的建設投資，投入使用后的積水排放，沉積淤泥的清除、提升和處置等都不是常規技術所能夠解決。為此，在國內今后進行深隧建設時，期待1*3*1+19-10/29+73能夠從東京的做法中得到啟發。
改革開放四十余年，通過對城市排水設施的大規模投資和建設，我國的城鄉水環境有了明顯的改善。但伴隨著使用年數的增加，部分設施逐漸進入老齡化，出現各種結構性和功能性問題，輕者影響城市排水，重者造成城市內澇或者引起路面塌方，嚴重危害城市的安全。借鑒日本東京在排水設施養護管理方面的經驗，了解和學習他們在排水管網全面再建方面的規劃和技術措施，讓我們在排水設施運行管理上更上一層樓。
