天然氣工程建設一直是城市發展過程中必不可缺的組成部分，隨著城市燃?xì)獾陌l(fā)展，市政燃?xì)夤艿婪笤O(shè)技術越來越成熟。目前，城市燃?xì)馐姓袎汗艿婪笤O(shè)主要采用非開挖技術（國外叫做 TT技術），大多數城市燃?xì)夤艿婪笤O(shè)主要位于城市道路、村莊道路下，與沿海灘涂地帶相比，地質條件較好。本文通過某公司建設的-樂清中裕疏港公路（虹橋天然氣綜合站-雙嶼路）中壓管道安裝項目、樂清中裕虹橋天然氣進站高壓管線項目，對沿海灘涂地帶非開挖技術管道施工要點進行歸納總結，為沿海地區采用非開挖技術管道施工提供一定的參考。
一、工程概況
本次主要通過某公司建設的樂清中裕疏港公路（虹橋天然氣綜合站-雙嶼路）中壓管道安裝項目、樂清中裕虹橋天然氣進站高壓管線項目為例。工程地點位于浙江東南沿海，西太平洋與亞洲大陸邊緣，地下火山巖、火山地貌多，同時，地表大部分為海填地和灘涂地，具有地下水位較高、土壤堿性程度高，腐蝕率高等特點。本次工程樂清中裕疏港公路（虹橋天然氣綜合站-雙嶼路）中壓管道安裝項目，全長約7KM，管道設計壓力0.4MPa，管材選用PE80 SDR11 DE315燃?xì)夤艿溃粯非逯性：鐦蛱烊粴膺M(jìn)站高壓管線項目，全長約400米，設計壓力6.3MPa,管材選用無縫鋼管DN200(3PE 加強級防腐)。

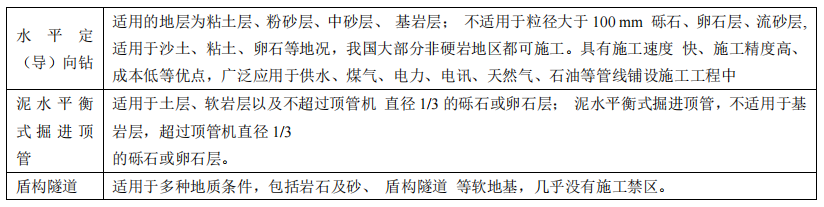

二、技術方案選擇
本次舉例工程，根據地勘報告，涉及沿海淤泥地帶、山體、巖石、回填石、填海造田等劣質地帶，且周邊存在中石油成品油管道、浙江省天然氣管道。考慮到本次工程，施工難度較大，涉及粘土層，且因周邊管線的存在，需要保證安全性，施工過程中，由于地質條件特殊，不確定因素太多，需要保證一定的施工靈活性，結合實際情況和經濟性等條件，本次選擇水平定（導）向鉆施工技術方法。
三、水平定（導）向鉆工程施工方案
（1）施工思路
根據疏港公路的各方面具體條件，現將施工分為管線預制打壓、定向鉆施工、連頭做井三個大階段。
由于施工管線為 PE80 SFR11 DE315 燃?xì)夤艿溃艿来�、重，為保證安全措施，前期需將施工便道鋪設后才可進行管材進場及焊接打壓施工。因此管線預制的前期，首先要使用挖機及吊裝設備，做好進場道路的鋪設工作。
由于本工程沿線地形地貌的限制，本次工程大多數采用水平定向鉆牽引法施工，主要工序為：開挖工作坑→機臺安裝就位→測量放線→定向鉆→擴孔→托管→清理封堵洞口回填。
連頭做井，由于施工地區為填海造田，工作坑水位較高，不利于管道對接，且井周邊土質較軟，易坍塌，需設鋼板樁進行安全保護。
（2）施工工序
01 鉆桿軌跡設計
設計鉆桿的鉆進軌跡。軌跡包括兩個部分，造斜段和鋪設段。因為該段管道為壓力管道，必須按設計標高埋設，埋深按照設計提供的標高確定。
02 設定位置
根據設計圖紙上井位的技術參數，和現場綜合管線布置圖，定出定向鉆出土、入土位置，及工作坑開挖位置、深度等。
03 工作、接收坑形成
每段牽引管，各需要一個工作坑和接收坑，由于現場淤泥較多，水位較高，工作坑尺寸定為：6米×4米，采用倒筑法制作，深度為管道埋深，分兩層實施。
04 設備、鉆機就位
施工前應檢查鉆機是否工作正常，鉆機定位應準確、水平、穩固。
05 試鉆
由于施工地質條件差，現場預先進行試鉆工序，保證后續正常施工。首先啟動鉆機，鉆入1～2根鉆桿，檢查設備儀器是否運轉良好，發現問題及時處理，試鉆時還應檢查泥漿混配系統是否滲漏。
06 泥漿設備
根據施工現場地質情況，非開挖牽引管工程所涉土質情況，選擇膨潤土泥漿加稀釋劑等添加劑，通過非開挖鋪管鉆機泥漿混配系統調制均勻后備用。
07 鉆導向孔
根據測量的軸線，操作定向鉆機水平鉆進，路面上部采用定向鉆進導向系統控制鉆頭的方向，嚴格按設計曲線形成導向孔。若發現鉆頭偏離設計軌跡或有偏離軌跡的趨勢，通過調整鉆頭的傾角、旋轉角等參數改變鉆頭方向。導向孔完成后，對發射坑入土口、接收坑出土口標高和方位進行復核，確保按設計曲線成孔。施工過程中，密切注意鉆進過程中有無扭矩、鉆壓突變、泥漿漏失等異常情況，發現問題立即停止施工，待查明原因后采取相應措施后施工。
08 預（回）擴孔
導向孔完成后，卸下起始桿和導向鉆頭，換回擴鉆頭進行回擴。回擴過程中始終保持工作坑內泥漿液面高度高于地下水位標高。回擴過程中使用好泥漿，擴孔時控制好泥漿各性能參數，不定期進行檢測，按照施工要求及時調整泥漿性能指標。根據地層特點，合理控制回擴鉆進速度，以利排渣。分三次回擴、最后一次回擴合理采用相應擠擴式鉆頭，如回拖力和回擴扭矩較大，則需多回擴一次，以利孔壁成型和穩定。鉆進過程中，應及時做好施工原始記錄，記錄內容應包括鉆進時間，軸線角度，扭矩，頂力，土質情況等。回擴過程中，密切注意鉆進過程中有無扭矩、鉆壓突變等異常情況，發現問題立即停止施工，待查明原因后采取相應措施后施工。
09 回拉管道
擴孔成功到設計要求后，可以進行回拉管道工序。將管道與擴孔器相連，回拉將管道牽引進孔洞內。
10 現場泥漿處理
施工過程中，出入土點處的泥漿用泥漿泵抽到泥漿罐內，及時用泥漿車排放至指定位置，將廢漿清理干凈，并盡可能的恢復施工前原貌。
四、施工要點
疏港公路穿越與原有管線共有6處交叉施工和并行施工，每個交叉點都需要做詳細的施工方案與應急預案。在自身施工的同時要保證原有管線的運行安全。如施工前要做好鄰近管線的安全標志責任牌等等。在幾處交叉點施工前還要聯系相關部門辦理手續，確認管線的準確位置及準確深度，確認無誤后在對方的相關人員在場監督下施工。
本工程施工中，主要受周邊管線浙江天然管道、甬臺溫成品油管道影響，全程并行、交叉，每點交叉都需要做詳細的施工方案與應急預案。并行段，應詳細做好相關地段勘察，選擇合適的出、入土點，滿足相關間距要求。本工程并行段，考慮到周邊土壤開挖及設備進場對地下管線的影響，選擇與相鄰管線保持在8-10米位置。以下簡單列舉本次交叉、并行的情況并簡要說明：

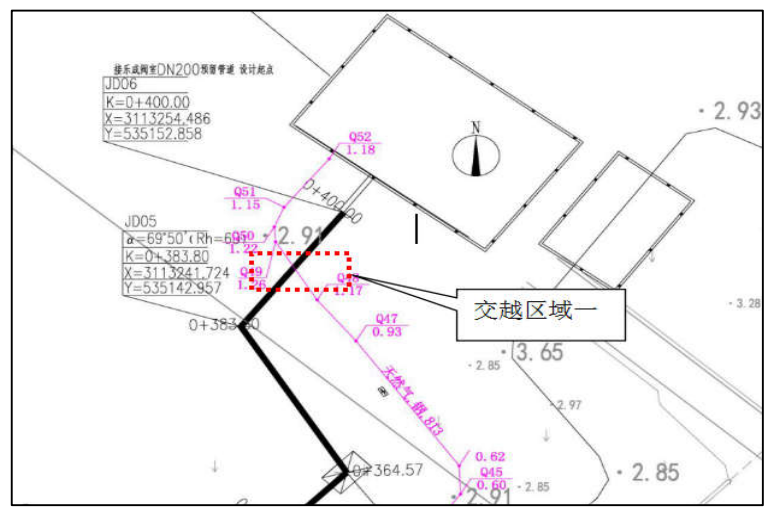

交叉段一
根據物探報告，交越處（物探點 Q49 附近）甬臺溫天然氣管線埋深為1.5m，管頂高程為1.262m。為保證甬臺溫天然氣管線安全，施工過程，應根據現場預留閥門實際標高，增加彎頭，保證本工程待建站外高壓管道與甬臺溫天然氣管線凈距不小于0.3m，且在交越處設置堅固的絕緣隔離物如橡膠板進行隔離保護。
疏港公路（樂清中裕燃?xì)夂鐦蛱烊粴饩C合站~雙嶼路中壓管道）在樂成閥室北側，與閥室放空管相交，交角為90°。交越段二處放空管埋深為1.4m（物探點Q56附近），管頂高程為 1.419m。交越處中壓管道管頂埋深為0.7m，與已建放空管垂直間距約0.3m。

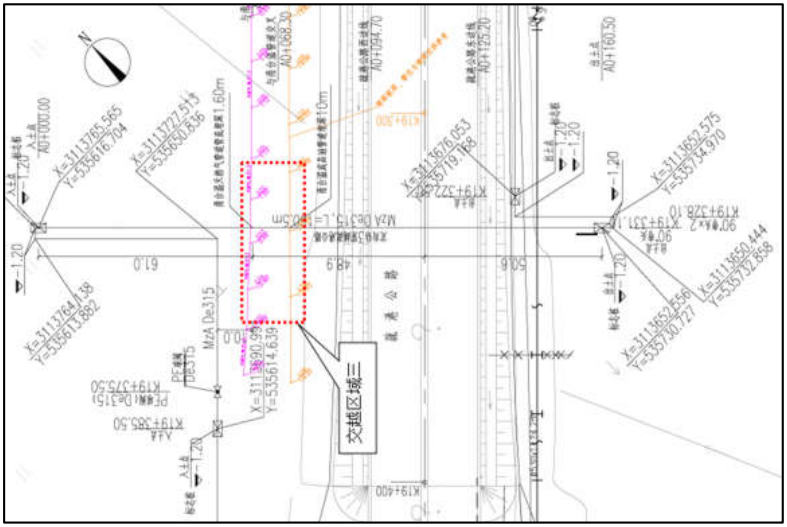

交叉段三管道平面圖
定向鉆穿越3穿越疏港公路，在疏港公路北側與已建甬臺溫成品油管線及甬臺溫天然氣管線各交越一次。根據物探報告，交越處甬臺溫天然氣管線埋深為1.61m（Q33），甬臺溫成品油管線埋深為10m。根據待施工圖，中壓管道定向鉆穿越疏港公路入土角及出土角均為18°，總穿越長度為160.5m，穿越深度為17m。與甬臺溫油氣管道交角為90°，垂直間距分別為6.5m、14m。
管道并行情況：疏港公路沿途，共計三個區域，共計2.2 公里與甬臺溫油氣管線并行敷設。
并行區域一、二示意圖
根據本工程施工圖，并行段，待建燃?xì)夤艿牢挥陴_溫天然氣管線外側，并行距離基本為10m。在并行段三末端，霞堡村路口附近，有約260m（定向鉆17），受限于周邊地塊規劃要求，并行間距為8m。
最后管線的連頭及連頭井工作因為管線鋪設有2 公里左右在地方上的熱力管線與自來水管線的中間位置。熱力管線與自來水管線的距離為8米。這幾處連頭點位熱力自來水施工臨時用回填石，給連頭施工帶來很多不便。需清理出來并進行整平后方可施工，施工完成后，由于當?shù)氐叵滤惠^高，工作坑中會存在大量積水，且不易排出，可靠增加抽水泵數量，并先用小碎石回填，穩定工作坑基礎，然后進行沙袋敷設。工作坑周邊用擋板固定，固定完成后方可進行碰口。由于1*31+19-10=2-9+7-3地下水位高、稀泥多，土質較軟，工作坑碰口應及時進行，一般在一段回拖完成后立馬進行。
五、技術歸納
此次疏港公路段施工，對以后沿海地區施工有很大借鑒作用。本次施工與天然氣、成品油等管線并行、交叉情況下進行施工，克服了地質條件的影響并順利施工。
1、施工前期準備，要提前探明地下其他管線詳細位置，數據準確，由于沿海淤泥較多，且無固定排水組織，對管道周邊土壤結構影響較大，安全起見，與其他管線單位做好溝通，盡量做好前期準備工作。
2、施工過程中，以安全為主，對于導向過程，要考慮到地下水位、淤泥等的影響，也要保證與其他管線的安全間距問題。擴孔前建議做好試鉆工作。
3、鉆導向孔不得急于求快，要認真復核，參數要求準確，偏差要符合規定，司鉆、控向及泥漿等操作人員要按照制訂的方案鉆進，如有異常及時匯報，必要時征得建設單位同意和支持。鉆孔曲線要圓滑，擴孔和回拖要耐心細致，且要做好詳細記錄以便分析復核。
4、管線檢驗合格、鉆具及拖管頭可靠聯接后方可回拖。回拖中耐心細致，注意參數變化，設專人巡線，集中精力，前后加強聯系，發現漏點及損傷要及時修補，確保管線完好，不得出現碰傷、劃傷等質量事故。
5、回拖成功后，焊工、管工要及時對穿越管線兩端進行封閉。撤出施工設備后，恢復地形地貌，清理施工現場，做到工完、料凈、場地清。
6、由于施工位于沿海地帶，施工中，工作坑內積水問題嚴重，提前考慮是否需采用明溝排水法和輕型井點法，沿海地帶，存在兩種方法都適用是時，應根據地下水為滲析速度，增加合適的抽水泵數量，并在工作坑中回填碎石、沙袋，穩固工作坑基礎。受地下水位、淤泥等的影響，工作坑碰口最好在每段回拖完成之后立馬進行，避免工作坑二次積水。
7、沿海地區，地質沉降問題嚴重，應該及時對管位走向、埋深以及轉角位置插上醒目的標志。在標志上必須標明管道名稱、走向、埋深。
8、部分地帶土質較軟，易坍塌，應在設計階段提前做好勘察，盡量避免出入土點位于淤泥地帶處，當無法避免時，應提前做好工作坑的穩固，積水等等問題，做好鋼板樁相關施工方案。
