油氣管道是國家重要的能源基礎設施，國內油氣管道干線總里程已達到13.6萬km，其中高鋼級管道3.5萬km。環焊縫作為油氣管道系統的薄弱部位，易發生失效且數量龐大，其質量直接影響管道的安全運行。近年來，由環焊縫缺陷引發的油氣管道失效事故，尤其是高鋼級管道環焊縫斷裂的問題，受到了廣泛關注。
目前，內檢測技術對環焊縫缺陷的識別和尺寸量化仍存在難度，因此環焊縫隱患排查工作需要大量的開挖檢測和驗證。本文針對環焊縫開挖檢測、質量評價及缺陷修復方法進行了研究，為環焊縫隱患排查治理工作提供參考，保障油氣管道安全運行。
1 環焊縫無損檢測
油氣管道環焊縫常見的缺陷類型主要為體積型缺陷和平面型缺陷，體積型缺陷包括氣孔、夾渣、內凹等，平面型缺陷包括裂紋、未熔合、未焊透等。各種無損檢測方法對不同缺陷的檢出率和有效性不同，受現場檢測環境的限制，該差異性與實驗室條件或理論上的情況可能存在較大偏差。本文整理了國內某天然氣管線開挖的近萬道環焊縫的無損檢測數據，包括建設期的射線底片復評，開挖后的射線復拍、PAUT和TOFD檢測，其中射線檢測率為100%，PAUT檢測率為34.8%，TOFD檢測率為6.9%。通過統計分析，對不同無損檢測方法在現場應用的優缺點進行了對比。
1.1 缺陷檢出率和識別率對比
開挖檢測的射線復拍工藝為雙壁單影法透照，復評的建設期射線底片為中心透照，理論上雙壁單影法透照的難度高于中心透照，且清晰度和準確度都較低，但統計結果顯示，對同一條環焊縫，復拍的缺陷檢出數量與復評的相當，說明基于射線檢測的環焊縫隱患排查是可靠的。PAUT和TOFD的缺陷檢出數量多于射線檢測，其中，PAUT檢出3個及以上缺陷的環焊縫占25.42%，TOFD占32.26%，TOFD對缺陷的敏感度稍高于PAUT。
按缺陷類型對不同無損檢測方法的缺陷識別率進行了分析，統計結果顯示：對裂紋缺陷，射線檢測和PAUT的識別率高，TOFD識別率低；對未熔合缺陷，射線檢測的識別率最高，PAUT和TOFD的識別率低(由于PAUT和TOFD對缺陷定性困難，把未熔合缺陷歸類為埋藏缺陷)；對條形缺陷，PAUT的識別率最高，其次是TOFD；對內凹和內表面缺陷，PAUT和TOFD的識別率高(檢測內表面不連續過渡的較好選擇)；對圓形缺陷，射線的識別率最高，其次是TOFD，PAUT的識別率低。
1.2 缺陷定級對比
現有的無損檢測標準較多，國內油氣管道領域通常采用SY/T 4109和NB/T 47013，對環焊縫缺陷判定采用Ⅱ級合格。通過標準對比分析，NB/T 47013的要求普遍高于SY/T 4109，按照SY/T 4109規定的工藝和合格級別，會造成一定尺寸的條渣、未熔合、裂紋等缺陷的漏檢或誤判；而SY/T 4109—2020增加了PAUT檢測方法和質量評定標準的專項規定。因此，PAUT結果采用SY/T 4109進行定級，射線檢測和TOFD結果采用NB/T 47013進行定級。同時采用了射線檢測、PAUT和TOFD 3種方法進行無損檢測的環焊縫，對其缺陷定級比例進行了統計對比，見表1。

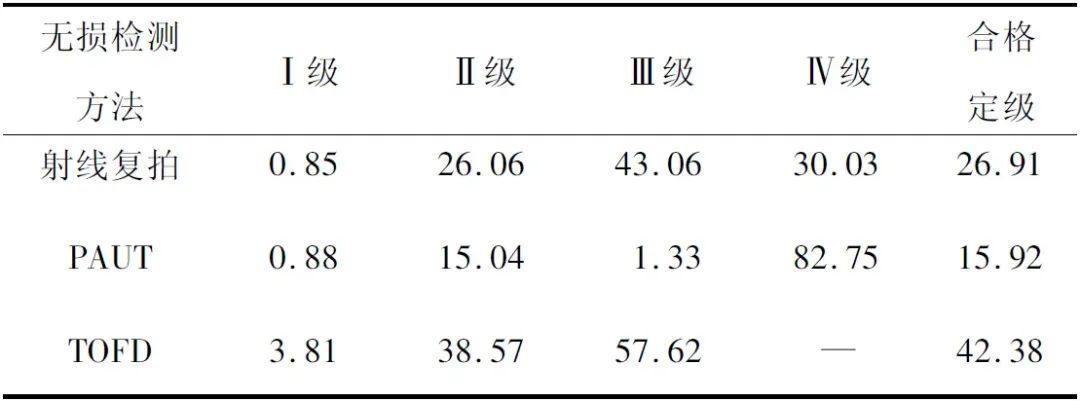

表1 不同無損檢測方法的缺陷定級比例對比表 %
由表1可見，射線檢測的定級比TOFD保守，PAUT的定級較嚴格且Ⅳ級缺陷的定級比例過高，應對其質量評定標準進行深入研究。
1.3 缺陷評價可靠性對比
從定性的角度，射線檢測能確定缺陷類型，而PAUT和TOFD較難確定缺陷類型，將絕大多數缺陷籠統地歸類為埋藏缺陷，不能有效地判斷缺陷的危害性。從定量的角度，射線檢測能確定缺陷平面投影的位置和大小，但較難確定缺陷的深度和自身高度；而PAUT和TOFD能確定缺陷的大小和深度，TOFD還能確定缺陷的自身高度。
1.4 綜合對比分析
通過上述各項對比和對現場實際應用情況的分析，總結了針對環焊縫內部缺陷的部分無損檢測方法在現場應用的優缺點(表2)。考慮到目前PAUT和TOFD現場檢測水平和對缺陷的識別判定能力，并不能很好地區分危害型缺陷，對未熔合的識別率很低(多起事故均表明是重要的失效因素)，不能有效地判斷安全風險，因此在目前無損檢測技術現場應用水平下，基于射線檢測的環焊縫隱患排查是可靠且相對保守的，應在射線檢測的基礎上，對識別的危害型缺陷或異�，F(xiàn)象，采用PAUT和TOFD組合工藝對缺陷自身高度和尺寸進行精確復核，為環焊縫質量評價提供依據。
2 環焊縫質量評價
經開挖檢測，對存在超標缺陷的環焊縫，由于成本、環境、技術等方面的限制，不可能全部都進行修復或更換�？赏ㄟ^開展環焊縫質量評價(合于使用評價)，以服役適用性為依據，評價含缺陷環焊縫在管道規定的安全極限范圍內是否有足夠的結構強度承載運行過程中的載荷。若評價結果表明缺陷可接受，則可按照工藝流程對環焊縫進行防腐回填；若評價結果表明缺陷不可接受，則應計算管道剩余壽命，給出管道可承受的最大工作壓力，并對該環焊縫提出處置建議，是兼顧管道安全性和經濟性的有效做法。

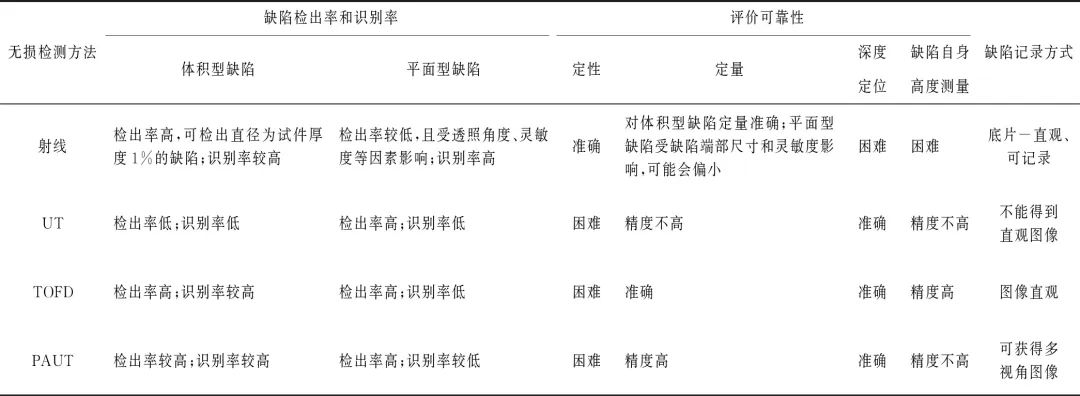

表2 部分無損檢測方法在現場應用的優缺點對比表(針對內部缺陷)
2.1 評價的主要內容
根據對環焊縫失效原因的統計分析，焊接缺陷、內外部載荷、焊縫強度錯配、材料性能不達標等是導致環焊縫失效的主要原因，也是影響環焊縫質量評價結果準確性的關鍵因素。環焊縫質量評價一般應包括管道服役狀況調查、缺陷類型判定和尺寸量化、缺陷成因分析、環焊縫力學性能分析(基于已有數據或抽樣開展環焊縫理化性能試驗)、載荷參數選取等，并根據選用的評價方法對環焊縫的安全性進行綜合分析和評價。如果環焊縫包含多種缺陷，應結合針對所有缺陷類型的多種評價方法進行綜合評價，對各種失效模式進行判斷，才能給出評價結論。
2.2 體積型缺陷的評價方法
體積型缺陷一般為塑性失效模式，危害性較低。常用基于塑性極限載荷理論的評價方法，主要是對導致結構塑性破壞的極限應力進行評價。代表性的評價方法有Miller方法、Kastner方法和ASME NSC方法等。對于體積較大的缺陷或者不能判定缺陷類型時，由于環焊縫區域存在焊接殘余應力、焊縫韌性比鋼管管體差等原因，通常按照平面型缺陷進行評價，結果較保守。
2.3 平面型缺陷的評價方法
平面型缺陷的危害性比體積型缺陷大，評價時應同時考慮塑性失效和斷裂失效模式，目前國內外普遍采用基于雙判據失效評估圖(圖1)的方法進行評價，Kr為韌性比，表示與脆性斷裂的接近程度，Lr為載荷比，表示與塑性失穩(或極限載荷)的接近程度，若評價點在失效評估曲線以內，則認為缺陷可接受。BS 7910—2015、API 579-1/ASME FFS-1—2016、API 1104—2013和GB/T 19624—2019、SY/T 6477—2017等標準均引用了該方法，但不同標準在失效評估曲線、Kr和Lr的計算及殘余應力選取等方面存在差異，導致評價結果的保守程度不同，可根據實際情況選擇合適的評價標準。

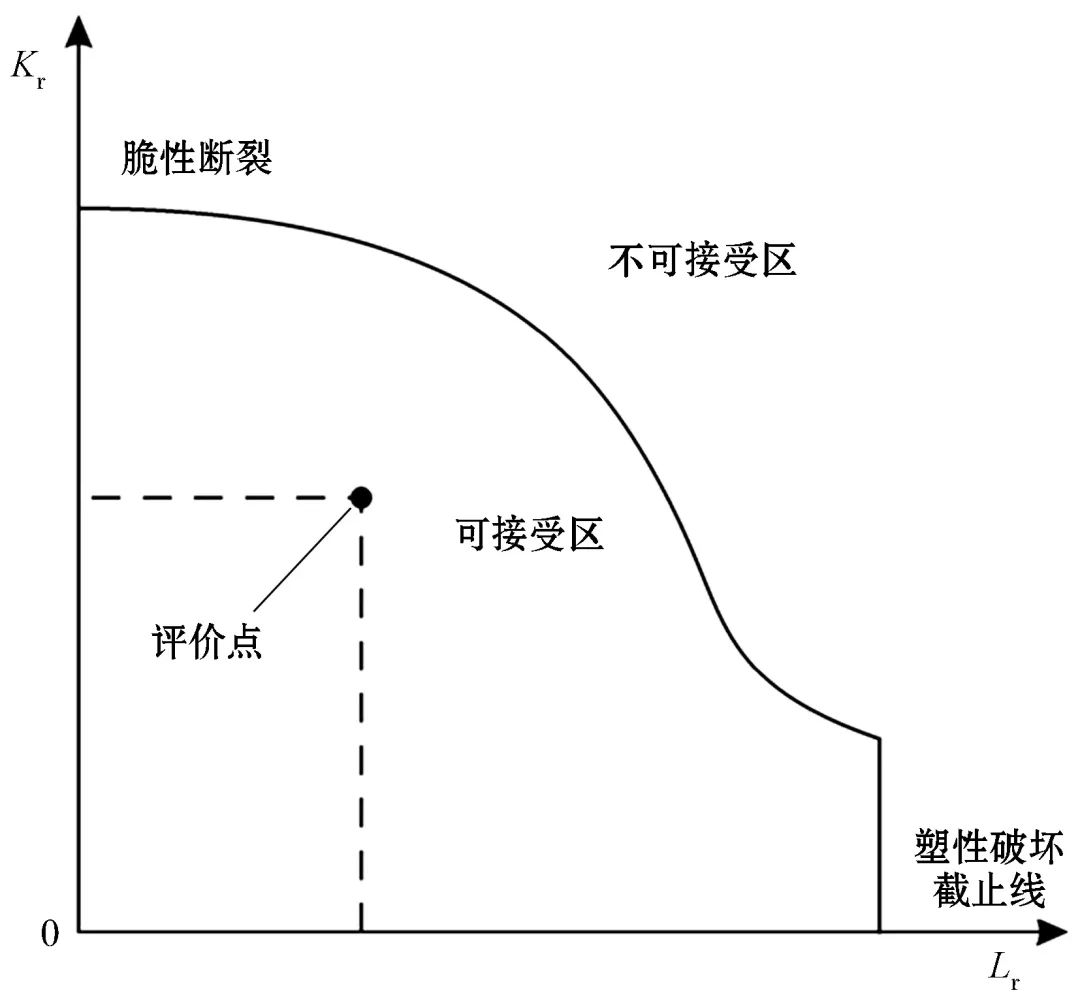

圖1 失效評估圖
目前，基于失效評估圖的常規評價方法已較成熟，各相關標準都制訂了通用的失效評估曲線，但常規評價方法未考慮材料特性的影響。對于高鋼級管道，由于焊接材料或工藝等原因，在環焊縫焊接時易出現強度錯配的情況，相比于常規評價，基于材料特性的失效評估曲線更能反映材料性能差異，得到更準確的評價結果，尤其是環焊縫低強匹配的情況，建議采用環焊縫的實測力學性能進行分析，以便獲得更高的評價精度。
3 環焊縫缺陷修復方法
當環焊縫質量評價結果不滿足服役要求時，需要選擇合適的方法對缺陷進行修復。隨著材料和工藝技術的發展，目前缺陷修復的方法有很多，結合缺陷評估結果，綜合考慮現場條件、施工成本、修復能力等因素，選擇合適的缺陷修復方法是保障油氣管道安全運行的關鍵。為此，國內先后發布實施了針對油氣管道缺陷修復的專項技術標準GB/T 36701—2018和SY/T 6649—2018，以規范管道企業開展油氣管道缺陷修復，降低管道運行風險、消除安全隱患，降低修復成本。
3.1 缺陷修復標準對比
基于環焊縫的結構和載荷特性，國內外標準對環焊縫缺陷修復方法的選擇普遍比較保守，而且有差異(表3)。以GB/T 36701—2018為例，僅推薦換管、B型套筒、螺栓緊固夾具3種永久修復方法，其中螺栓緊固夾具還要求能夠傳遞軸向載荷且保持結構完整性，即需要像B型套筒一樣焊接在管道上，而打磨和堆焊修復僅適用于環焊縫外表面且深度較淺的缺陷。換管修復周期長、費用高且可能影響管道正常輸送，通常在其他修復方法都不適用時采用；B型套筒能承受內壓和提高管道的軸向承壓能力，但需要在管道上動火施焊，具有一定的作業風險。因此，在實際應用中，為避免動火作業，也有采用鋼質環氧套筒和復合材料補強對環焊縫缺陷進行修復的案例。

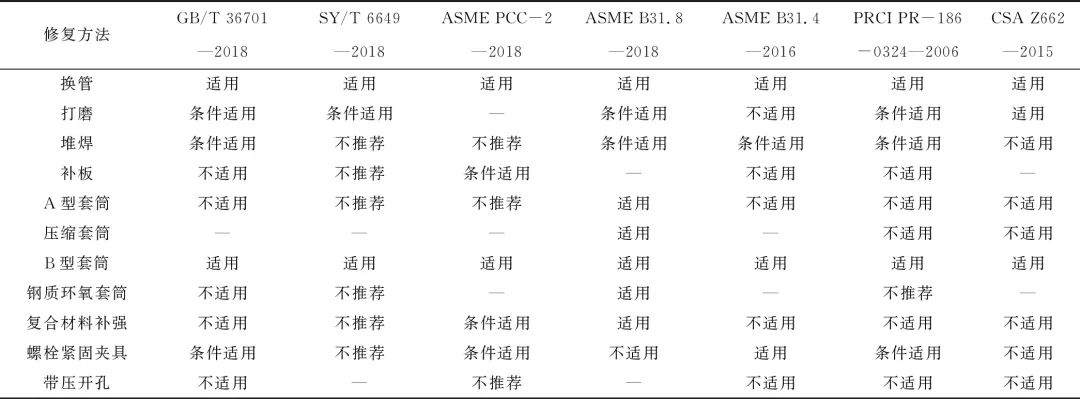

表3 國內外相關標準針對環焊縫缺陷修復方法的適用性對比
3.2 焊接修復方法
B型套筒是國內外各相關標準均推薦采用的環焊縫缺陷修復方法，具有一致性高、修復效果好、適用范圍廣等優點。在役焊接是B型套筒修復技術的關鍵步驟，由于在役管道內部處于高壓狀態，焊接作業可能導致未熔管壁承壓能力不足，造成燒穿；管道內介質的高速流動會快速帶走接頭熱量，可能誘發氫致裂紋。尤其對于高強鋼管道，按照強度設計原則，現有B 型套筒(一般為Q345材質)的壁厚需要很厚，焊接質量控制難度更大，目前已發現部分角焊縫存在冷裂紋。同時，受限于結構的影響，角焊縫的無損檢測還沒有比較成熟的方法。為此，國內外均對高鋼級薄壁B型套筒以及角焊縫全自動焊接技術展開了技術攻關，相關預熱保溫、焊后熱處理、無損檢測等配套技術也在同步研究。目前，B型套筒全自動焊接技術已在西氣東輸?shù)裙芫�上應用。
3.3 非焊接修復方法
目前，國內外常用的非焊接修復方法主要有鋼質環氧套筒和復合材料補強。由于鋼質環氧套筒兩端并未與管道本體焊接在一起，其承受軸向應力及彎曲載荷的能力尚需要進一步驗證，因此，目前國內外大部分標準都不推薦使用鋼質環氧套筒修復環焊縫缺陷。近期，有研究報道，鋼質環氧套筒能有效承擔內壓載荷并分擔76%～84%的彎矩，改善缺陷處的應力集中，可使環焊縫未熔合缺陷的環向及軸向應力明顯下降，具備修復環焊縫缺陷的理論可行性。復合材料因其彈性模量較低，軸向抗載荷能力更弱，但復合材料補強具有施工方便、無需焊接、適用性強和耐腐蝕等優點，可用于環焊縫質量評價結果為可接受的體積型缺陷的修復補強。
4 結束語
油氣管道環焊縫失效問題，已成為影響管道安全運行的關鍵因素之一。結合近年來環焊縫失效事故案例和國內管道運行實際情況，對環焊縫缺陷檢測、質量評價和缺陷修復方法進行分析，形成以下結論與建議：
(1)各種無損檢測方法對環焊縫內部缺陷的檢出率和有效性存在較大差異，基于PAUT和TOFD目前的現場檢測水平和對缺陷的識別判定能力，其檢測結果僅作為缺陷定級的參考和環焊縫質量評估的依據，以免造成過度返修。
(2)環焊縫的載荷條件、缺陷特征和強度匹配特性等均較復雜，質量評價所需的基本參數較多，應盡可能選擇合適的評價方法，提高評價的準確性，在保障安全的前提下避免不必要的修復。
(3)國內外標準對環焊縫缺陷修復方法的選擇普遍比較保守，B型套筒作為優選的修復方法，在修復高鋼級管道時存在焊接質量控制難度大等問題，應加強B型套筒材質、焊接技術、無損檢測等方面的技術攻關，系統驗證非焊接修復方法承受軸向應力及彎曲載荷的能力，研發新型修復方法，為環焊縫缺陷修復提供技術支撐。
