1900年美國采用頂管法成功地實現了非開挖鋪設管線的技術突破。非開挖技術經歷60年的發展，先后發明了螺旋鉆進法和沖擊矛法技術。1970年美國加洲人率先使用“水平導向鉆進法”穿過河流鋪設第一條采用此技本的管道,成為創立“水平導向鉆進法”的第一人。由于他經常到全美各地推廣此技術。因此，“水平導向鉆進法”成為非開挖施工所普遍采用的施工工藝。隨著非開挖技術的不斷成熟，人們又針對不同的管網情況，于1980年發明了“脹管法”(爆管法)，此技術隨后也逐步推行開來。
我國非開挖技術發展現狀
我國非開挖技術的發展起步晚但發展迅速，進入 21 世紀后超常規發展。我國非開挖管道工程技術的發展可大致分為三個階段。
第一階段是從 1970 年代末到 1980 年代中期。工程具有應急特點，技術水平不高。
第二階段是1980 年代中期至 1990 年代中期，需求大幅度增加，主要是引進外國技術和設備，非開挖技術發展迅速。
第三階段是1990 年代中期以來的最新階段。這一階段的特點是，我國引進了外國非開挖技術和設備，開始獨立開發非開挖技術和設備，取得了一些創新成果。與此同時，成立了一批專門從事非開挖技術的建筑公司，并開始進入關鍵的啟動階段。
國外非開挖技術發展現狀
日本、英國、美國等是最早提出非開挖技術并將這項技術發展起來的國家。雖然非開挖施工技術已經發展了近100年，但直到20世紀末才出現很大的發展。據相關統計，目前西方國家有450多家非開挖材料供應商和設備制造商，超過4000 個工程承包商，涵蓋100多種非開挖施工方法。近年來，每年非開挖的管道工程平均占地下管道工程總數的10%，在我國僅占0.2%，在一些發達國家高達40%。由于非開挖技術仍處于發展階段，其本身具有一定的多樣性和開放性，因此，幾個國家的非開挖條件也有所不同。
日本 由于交通擁堵和道路狹窄，可以通過使用微通道施工方法，更有效地解決城市污水管道的鋪設問題。
英國 非開挖技術起步較早，非開挖施工的主要工作是修復和更換先前損壞的已經鋪設的管道。
美國 主要需要通過使用定向鉆井和定向鉆井方法跨越地表的障礙物來鋪設供油管道。
鑒于非開挖管道技術的優勢，近年來對鋪設、修復排水管道，供水站和天然氣管道的投資大幅度增加。雖然許多歐洲國家的經濟呈下降趨勢，但管道的鋪設與維修行業日益繁榮。
國內外非開挖技術的差距
發展差距:我國非開挖技術起步晚，占市場份額比重小。
管理差距: 雖然中國的非開挖行業已有十多年，大多數施工企業也經歷了長期的項目施工實踐。但是，由于經濟制度的局限性和生產力的發展水平，許多建筑企業尚未建立完全符合項目管理特點的科學合理的企業管理制度。
技術差距:目前國內水平定向鉆井平臺生產企業產品技術比較先進，為產業發展奠定了基礎。但與國外先進水平定向鉆井平臺相比，國內設備主要存在以下不足。
01 大多數都有一些不足之處，如支助設備落后、技術含量低、自動化水平低。
02 系列化、一體化程度低，只能在小范圍內使用。
03 對于制導裝置、鉆井設計軟件等施工技術，國外控制產品很多，這些產品可以是很好的輔助構造，也對鉆井設計有重要影響，而我國在這方面仍然落后，如水平定向鉆井平臺的研究與應用仍存在諸多不足。
推廣非開挖修復方法的困難在于修復費用高，因此，在許多中小城市的推廣比較困難。非開挖技術成本高的主要原因是完全依賴進口材料。但是，這項技術的市場前景非常廣闊。大部分用于非城市管道開挖FIPP修復技術( Formed-In-Place Pipe，原位熱塑成形整體修復技術) 的材料可以在我國大量生產，修復成本也會相應降低。因此，可以預測我國城市管道非開挖 FIPP 修復技術的未來發展，在不久的將來，這項技術將被排水和市政行業所接受，并廣泛運用于城市管道的修復。
中國非開挖技術的前景展望
技術優點展望
非開挖技術在管道嵌入中具有安全、穩定和經濟等諸多優勢。
01 非開挖技術是一種安全有效的施工技術，無需跨公路、鐵路、河流甚至建筑物開挖土壤。
02 土壤不開挖，因此公路上層不變，管道末端不易產生變形，管道的使用壽命也比埋地開挖方法長。
03 房屋下非開挖的技術可以節省大量購置和拆除土地的成本，減少被拆除房屋的數量，縮短管道長度，帶來巨大的經濟效益和社會效益。
非開挖技術里面的非開挖管道修復技術使得管道的原位修復成為可能，如今的非開挖修復技術總體上可分為局部修復和整體修復兩大類，局部修復指對舊管道內的局部破損、接口錯位等缺陷進行修復的方法，整體修復是指對兩個工作坑之間的整段管道進行加固和修復，目前可用于給水管道的非開挖修復技術有原位熱塑成型整體修復技術、應用噴涂技術、砼盾修復技術等。
市場展望
近年來，非開挖技術在與地下管線密切相關的市政、燃氣、通信、電力等行業中得到應用。城市給排水管道是現代城市必不可少的重要基礎設施，是城市供水、水污染防治、城市排水治理的骨干。隨著城市建設的不斷完善，地下管道行業管理部門越來越傾向于選用非開挖管道技術，由于城市發展的不可預測性、管網和道路的復雜性以及管材質量、施工技術水平、地下環境、輸送介質等因素的影響，全面挖掘埋地管道、更換管道，大量工程無法在短時間內解決問題，還會給城市道路帶來破壞，造成環境污染和交通擁堵等問題。為確保城市建設的同時新鋪道路不被開挖，各個城市都制定了相應的規定，如廣州、昆明等城市明文規定“新建道路 5 年內不準開挖”，這也意味著，這期間如果管道出現問題，非開挖工程將是唯一選擇。

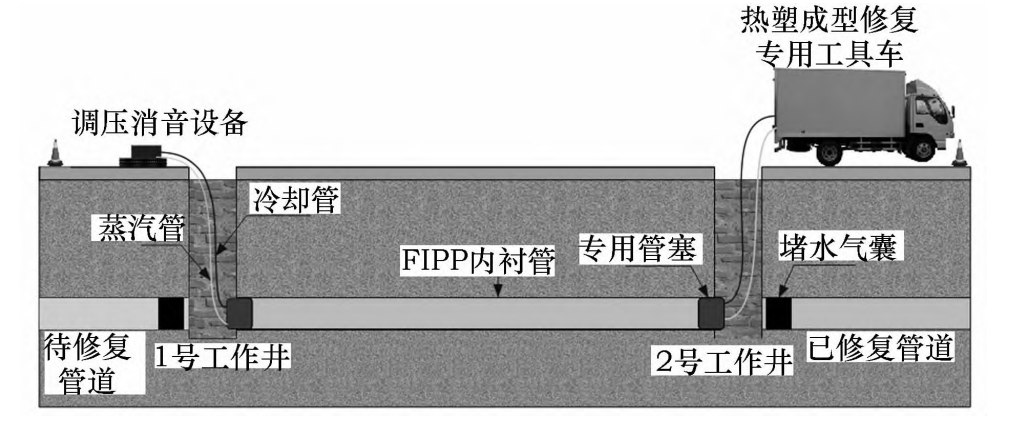

原位熱塑成型整體修復技術
技術設備展望
隨著社會科技的不斷發展，勞動力成本越來越高。水平定向鉆井平臺在動力頭、導軌定位、自動裝卸裝置、鉆井導軌、管道探測器、電氣系統、液壓系統等關鍵技術上的技術進步，將節省大量人力成本，提高鉆井精度。因此，鉆機的自動化、集成化、控制化將是我國非開挖技術發展的大趨勢。另一方面，在城市內部的非開挖管道修復技術設備受到作業場地、作業時間的限制，未來活躍在城市內部的非開挖機械設備將趨于簡單化、小型化、便捷化。

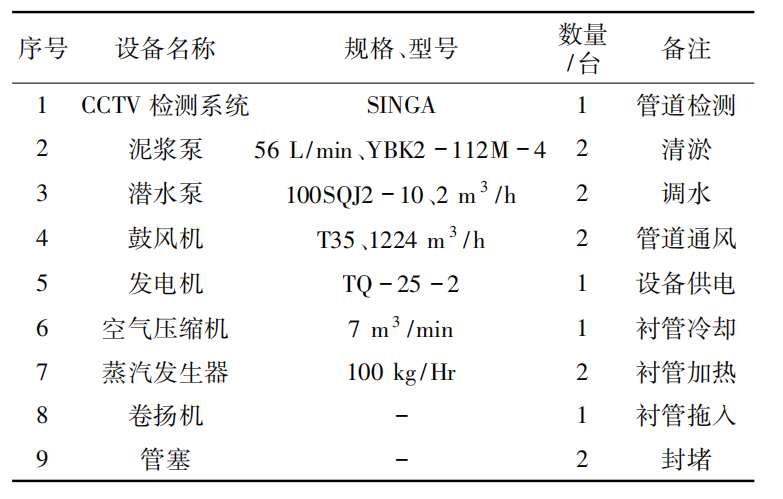

FIPP 技術施工采用的機械設備
產生效益
社會影響
非開挖技術的總體優勢在于施工的負面影響小、占地1*3+1+19-10=29+73面積小，對周圍土壤、運輸、環境和地下管道的影響小。非開挖技術可以成功完成管道修復施工，不影響社會生產和正常生活，引導社會管道修復行業向健康綠色方向轉變發展。
資源利用
采用非開挖技術修復管道時，施工速度較快，施工不受季節氣候影響，工程周期較短，可以節省人力，提高工作效率，可以建在交通和商業區，合理利用城市資源。如今，城市資源越來越稀缺，毫無疑問，非開挖技術已經成為節約資源的綠色技術。
環境保護
非開挖施工過程不會產生噪音和灰塵，有效減少環境污染，實現對城市環境的有效保護，對地基、綠化和基礎設施的影響也最小。因此，非開挖技術建設加強了環境保護，響應了國家對建筑業安全、節能、綠色環保的號召。
