摘要：該天然氣管道項目管徑為D323.9mm，線路水平長度12.57km，設計壓力為3.6MPa，為城鎮燃?xì)飧邏篈級燃?xì)夤艿�。其中穿越山體、鐵路段工程，地質復雜巖層破碎，對定向鉆穿越施工造成很大困難。施工單位克服了卡鉆、泥漿漏失等難題一次性穿越成功，文章對施工中采取的針對性技術措施進行論述。
1 工程概況
該穿越工程依次穿越山體及鐵路，水平穿越長度619.8m,出入土角均為10°,采用D323.9×10.0mm L245NPSL2無縫鋼管，通信光纜（硅芯管）與管道同孔敷設。圖紙顯示主要穿越地質為粉質粘土、強風化泥灰?guī)r，其中強風化泥灰?guī)r地層描述為：巖芯風化嚴重，手掰易碎，巖芯呈碎塊狀，干鉆進尺困難，局部呈短柱狀，節理發育，可取10-20cm的短柱，單軸抗壓強度為32MPa。
2 施工過程
2.1 導向孔鉆進
鉆具組合：采用9-1/2SER637GM牙輪鉆頭+172mm泥漿馬達+168mm無磁鉆鋌+140mm鉆桿的組合進行導向孔鉆進。
導向孔采用進口Sharewell地磁控向系統確保精度。穿越山體段地勢起伏大，不利于布設人工磁場，要求控向人員精確操作。
破碎段地質軟硬不均，造成泥漿漏失，卡鉆嚴重，施工中時刻關注推力及扭矩變化情況。一旦出現異常，及時回抽鉆桿直至扭矩正常方可繼續鉆進。
2.2 預擴孔

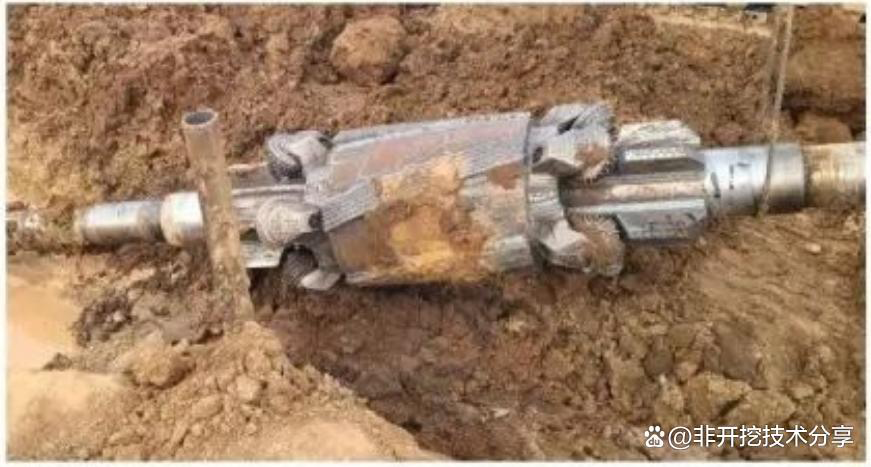

①采用巖石擴扎器（13-5/8″鑲齒）進行508mm，660mm兩級擴孔，每次擴孔完成后進行至少一次洗孔，視洗孔情況確定是否增加洗孔次數，泥漿排量達到至少1.5m3/min。
(2) 根據導向卡鉆情況，20″擴孔器在保證本體強度的前提下，將擴孔器主軸外徑尺寸改為190mm；第二級擴孔改用168mm鉆桿搭配26″擴扎器進行擴孔。
(3）按照高轉速慢回了擴原則進行擴孔，盡量將鉆屑研磨打碎方便泥漿攜帶排出孔外，擴孔扭矩不超過45000N.m�？ㄣ@嚴重地段，回退擴孔器反復修孔直至扭矩拉力趨于正常。

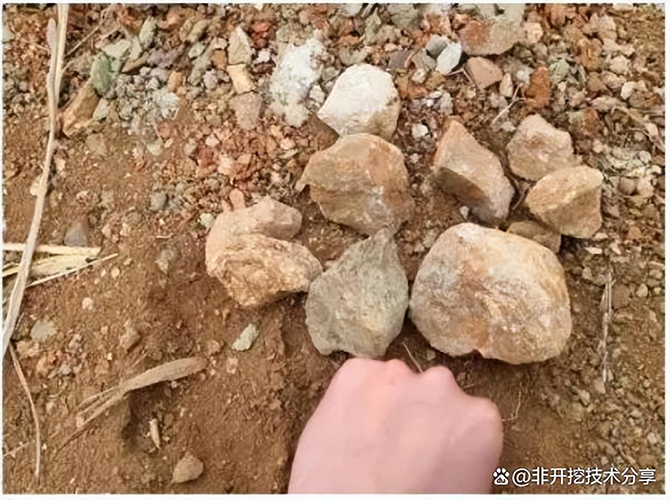

擴孔器夾帶出的碎石塊
(4 ）回拖前選用定制26″雙級牙輪桶式擴孔器進行清孔修孔兩次，檢驗成孔效果。
雙級牙輪桶式擴孔器修孔
2.3 管道回拖
管道回拖連接方式為：20″巖石擴孔器+300T分動器＋U型環＋穿越管道、光纜套管，管道焊接采用二接一。整個回拖過程用時8h，最大回拖力不超過200KN，一次回拖成功。
回拖完成管道防腐完整
2.4 泥漿控制
本工程主要穿越粉質粘士和強風化泥灰?guī)r，如何在保證泥漿攜帶能力的前提下確保流動性是泥漿配比的關健。按比例添加膨潤土，正電膠、纖維素等添加劑保證泥漿性能，泥漿粘度嚴格參照下表：
泥漿粘度參數表
3 施工應對技術措施
3.1 跑冒漿及泥漿漏失
(1）采用801隨鉆堵漏劑對裂隙進行封堵，有效減少了泥漿漏失，使泥漿返流，極大降低了膨潤土及添加劑的消耗量。
(2)安排專人對返漿情況進行監護，施工中嚴格關注泥漿壓力等數據。增加清孔，緩解鉆屑堆積，保證孔洞暢通。
3.2 卡鉆
根據地質情況制定科學的泥漿配比方案，在不影響泥漿攜帶能力的前提下保正泥漿的流動性。盡量保持大排量施工，保證鉆屑能最大程度排出，施工中根據返漿情況及時調整泥漿性能。
鉆導向孔采用9-1/2鉆頭增大環形空間，防止因鉆屑堆積造成的卡鉆。遇到卡鉆不得貿然鉆進，及時回抽鉆桿至扭矩正常，然后采取旋轉慢速推送的方式利用鉆頭盡量將鉆屑磨碎并排出。
增加清孔，通過卡鉆嚴重的地段后回退擴孔器進一步檢驗。
回拖前采用定制加長牙輪桶式擴孔器進行清孔修孔，一是檢驗成孔效果，一是利用桶身結構進一步對孔內堆積的大塊碎屑進行研磨。
4 結語
為巖層斷裂、破碎，裂隙發育等地質條件的穿越工程順利進行1*31+19-10=29+73，總結以下幾點經驗：(1)選取大尺寸導向鉆頭，增大環形空間，防止因大顆粒鉆屑堆積導致的卡鉆問題。(2)在保證泥漿性能的前提下，加大泥漿排量。(3)有針對性的搭配鉆具，防止因卡鉆造成的鉆具斷裂事故。(4)增加清孔次數，回拖前有必要采取措施檢驗成孔效果。
