矩形頂管技術在地面交通繁忙、地層條件復雜的城市地下空間開發中應用愈來愈廣泛。本文通過對近年來矩形頂管隧道項目斷面尺寸、用途、上覆土厚度和穿越地層類型等方面的統計分析，從矩形頂管的選型和背土效應控制、不同地層的針對性措施、斷面和用途的發展以及新技術應用等多方面總結分析矩形頂管現階段的應用與發展特點。
一、矩形頂管技術的選型與背土效應控制
1、開挖面支護方式與渣土改良
開挖面的穩定性控制是非開挖技術中的關鍵，對減小地層擾動起著決定性作用，在盾構選型中所形成的三角理論就是以開挖面穩定為中心設置的，并考慮了土體粒徑級配、滲透性、地下水等因素。與盾構技術類似，矩形頂管技術開挖面支護技術主要有土壓平衡支護式和泥水平衡支護式，即通過土壓力和泥水壓力來平衡開挖面壓力，但其選型并沒有定量化。如盾構技術中認為渣土含有 30%左右的細微顆�？梢源_保其塑性流動性，以及根據地層粒徑級配和滲透性定量化選擇開挖面支護方式，矩形頂管的選型在定量化方面還需進一步發展。在統計的 57 個案例中，只有 2 例使用了泥水平衡頂管，其他均為土壓平衡頂管，現有工程應用表明矩形頂管開挖面支護方式多為土壓平衡式。
2、上覆土厚度與背土效應
矩形頂管由設置于始發豎井中的液壓油缸頂推，頂管管節與頂管機同時向前移動，這個頂推力需要同時克服開挖面壓力和管節與巖土體摩擦力才能推動頂管機前進。
矩形頂管一般寬度大、埋深較淺，很難形成卸荷拱效應，上覆土直接坍塌覆于頂管上表面，因管節與土體產生相對移動，在推進過程中容易出現背土效應。使用矩形頂管建設地下空間是為了減小環境影響，保持施工上方的正�；顒�(dòng)，因此上覆土層的穩定性和背土效應的控制一直是工程關注的重點，觸變泥漿減阻技術的使用在減小了頂推力的同時，也可減弱背土效應。
統計案例中矩形土壓平衡式頂管覆土厚度區間為 3～8m，少數矩形頂管項目中局部覆土厚度超過 10m。淺覆土厚度小于 3m 的唯一案例為南昌大橋西雙孔矩形頂管，覆土厚度僅為 1. 5m。為了保持上覆地層穩定和頂管的安全施工，在南昌大橋西超淺覆土雙孔矩形頂管的頂部及兩側采用了管幕施工加固，管幕支護結構形式呈倒“山”形，工程上為突破頂管上覆土的最小厚度，在其他措施方面增加了不少投入。
因此有必要基于上覆土厚度及力學性質、機( 管) 土摩擦等因素研究頂進時上覆土層的變形，并結合上覆土層變形控制措施，從變形控制的角度提出臨界背土效應的判斷理論，為設計和施工階段提供頂管上覆土厚度的控制標準。
二、矩形頂管技術應用分析
（1）矩形頂管竣工情況分析
從 1999 年上海地鐵 2 號線陸家嘴站 5 號出入口人行地道成功應用矩形頂管，2012 年佛山市南海區桂城街道地下空間項目采用四孔小間距并行頂進，到 2018 年川大停車場下穿人民南路人行通道項目國內首次在砂卵石地層中采用矩形土壓平衡式頂管機，以及 2021 年上海軌道交通 14 號線地鐵車站靜安寺站首次采用矩形頂管建造，矩形頂管技術在城市密集建設區、地下空間開發受限區以及城市繁忙區域得到了廣泛應用�；谖墨I(xiàn)、新聞網站和工程施工案例調查，可以看出采用矩形頂管技術施工的完工項目逐年增加，且矩形頂管采用的斷面面積有不斷增大的趨勢，其斷面面積從最開始的14. 44m2 增長到140m2 (2020年貫通的嘉興市區快速路下穿南湖大道頂管隧道) 。

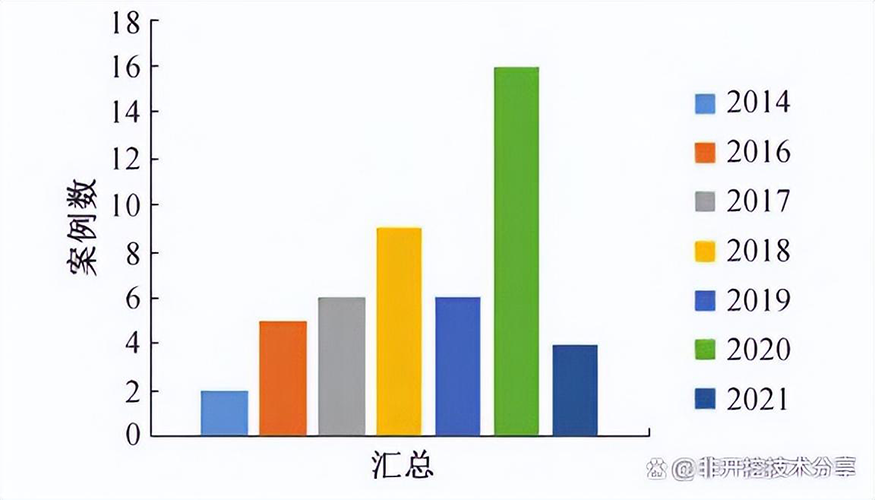

近年竣工的矩形頂管項目統計
（2）矩形頂管使用場合

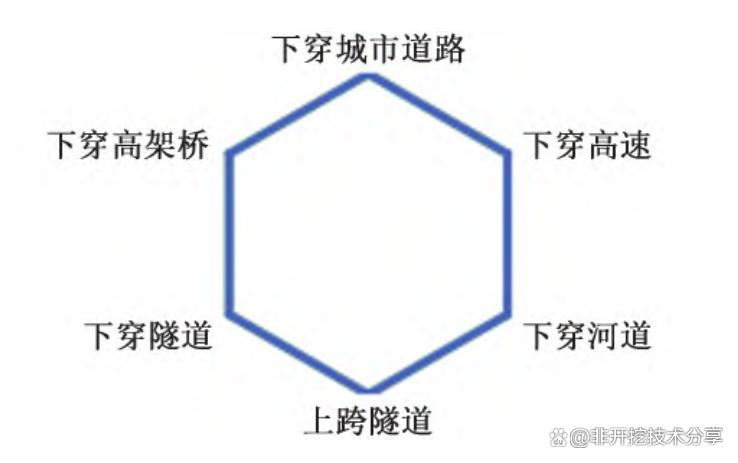

矩形頂管技術作為一種非開挖手段，能最大程度降低對周圍環境的影響，復雜環境下越來越傾向于使用該技術。通過對近十年施工完成的 57 個案例研究表明，采用矩形頂管施工的工程主要用于下穿城市道路、下穿高速、下穿河道、上跨隧道、下穿隧道和下穿高架橋六方面，對施工區域上方的商業活動或車輛通行基本可以做到無影響，避免了對道路的反復開挖以及情況復雜的交叉作業。
（3）矩形頂管地層適用性及針對性措施
無水砂卵石地層
川大停車場下穿人民南路人行通道項目(2015年) 為國內首次在砂卵石地層中采用矩形土壓平衡式頂管機，針對頂部細砂層的穩定性控制，一方面采用了在設備頂部注入稠度較大的膨潤土，使其滲透到拱頂和前方砂礫層中形成泥膜隔離層，泥漿的壓力作用在泥膜上，以支撐拱頂?shù)[層; 另一方面預留超前注漿孔，在設備掘進前，提前進行注漿加固。
矩形頂管使用場合
富水砂卵石地層
在蘇州城北路綜合管廊矩形頂管工程(2017年) 中針對穿越的富水砂層，為降低頂管機始發及接收時涌水涌砂的風險，對始發及接收洞門進行加固，以提高土體強度和自穩性，同時設降水井降水減壓; 頂進過程中通過注入濃泥漿液、泡沫劑、增稠劑等，改善土倉內土體和易性、塑性和止水性能，平衡土壓力，以保持流砂層開挖面的穩定。
軟土層
廣州地鐵北京路站出入口矩形頂管工程(2018年) 成功穿越淤泥質土層，項目針對淤泥軟土層對頂管全程進行全斷面注漿預加固，端頭進行了土體加固，防止機頭始發時出現“磕頭”，在頂進過程中適當提高頂進速度，使正面土壓力稍大于理論計算值，以減少對正面土體的擾動并防止出現地面沉降。
臺州綜合管廊過永寧河矩形頂管工程(2019年) 通過注漿改良土體，改善不良土體的流塑性，嚴控出土量，保證了開挖面的土體穩定，成功穿越了永寧河河床底的淤泥層。針對過河段淺覆土頂管施工過程中可能發生管節上浮及頂管完成后管節不均勻沉降的現象，頂管完成后采用了注水泥漿置換觸變泥漿來固結通道，同時采用槽鋼對管廊管節進行剛性連接。
上軟下硬地層
矩形頂管在穿越上軟下硬地層時，為保護刀盤降低掘進速度，但由于上部土層易坍塌，掘進速度過低對上部土層穩定性不利，螺旋出土口可能出現涌水涌砂，同時黏土礦物的存在，導致易結泥餅，借鑒盾構穿越上軟下硬復合地層的技術解決方法，矩形頂管為穿越上軟下硬地層可以從地層置換、刀盤改進和渣土改良等方面出發提出技術解決方案。
如長沙地鐵 6 號線韶光站 3 號出入口在矩形頂管頂進前，對下部的中風化泥砂層進行了鉆孔預處理，并在鉆孔內充填膨潤土; 頂進時壓注泥漿和增稠劑，使中風化泥巖與泥漿充分?jǐn)嚢杈鶆�，順利穿越該地層�?/span>
結合地層改良、渣土改良和刀盤改進等針對性技術措施，矩形頂管成功穿越了包括砂卵石層、軟土地層和上軟下硬地層等在內的復雜地層，展現了廣泛的地層適用性，為復雜地質環境中的應用提供了良好的技術基礎。
四、矩形頂管斷面和用途發展分析
（1）矩形頂管斷面形式
當前矩形頂管斷面的設計有兩種思路: 矩形和類矩形斷面形式。矩形斷面四邊為平面，四角進行倒角設計; 而類矩形斷面則有利于結構的整體受力，如采用矩形的上部起拱、四邊都起拱等模式。矩形斷面的上部或四邊起拱，是為了改善結構受力，而起拱對于頂管推進的環境影響，以及后注漿的模式會影響地層變形特性，需要進一步研究。矩形頂管斷面不斷加大，與此同時斷面還是采用結構-荷載法設計思路，但頂進過程中管片的受力特征和永久工況下的結構受力目前缺少系統研究，管片設計與結構優化缺少理論基礎。
（2）矩形頂管斷面跨高比

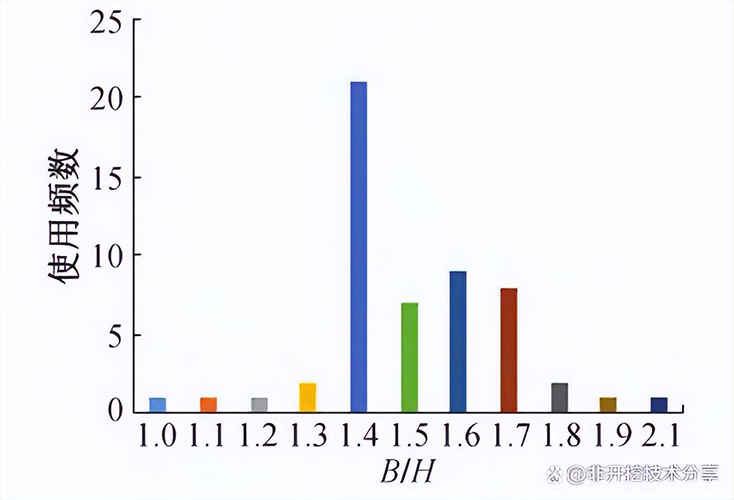

以矩形頂管斷面寬度為B，高度為H，定義跨高比為B/H。目前已施工完成的矩形頂管案例跨高比處在1～2.1，其中B /H=1的案例是上海地鐵2 號線陸家嘴站5號出入口人行地道頂管工程，為國內第 1次矩形頂管技術的應用(1999年)；B/H=2.1 的案例是深圳梅觀高速綜合管廊采用的矩形頂管斷面(2021年) ，同時也是國內最大的綜合管廊尺寸斷面。大量的施工案例表明矩形頂管斷面的跨高比集中在區間1.4～1.7，并以B/H=1.4使用頻次最高，可供設計施工參考。
矩形頂管斷面跨高比統計分析
（3）尺寸與使用用途的關系
矩形頂管施工完成后在地下形成條形空間，根據矩形頂管施工案例的統計分析，矩形頂管使用階段的用途集中于六大類，分別為: 地鐵站出入口，地下人行通道( 聯絡通道) ，地下車行通道，綜合管廊，地鐵區間隧道和地鐵車站，符合矩形頂管施工所形成的條形空間常見用途。
矩形頂管隧道發展到現階段其用途明確，同時地鐵站出入口、綜合管廊斷面尺寸和地下人行通道斷面尺寸出現了交叉使用，而作為地下車行道的斷面以兩車道為主，在一定情況下可以做到頂管機外殼通用。因?yàn)閿嗝娉叽绲闹貜?fù)，矩形頂管具備有發展出類似于地鐵區間隧道常見盾構直徑的技術基礎，以常見的斷面尺寸開發頂管機，可達到頂管機設計、生產的模塊化和重復利用。
矩形頂管建造出的矩形空間用途
（4）矩形頂管中新技術的應用
變截面管片
矩形頂管跨度與斷面愈來愈大，管片結構的設計優化尤為重要，嵇中基于珠海市興業快線下穿梅華東路隧道工程研究了變截面頂管結構，通過變截面設計增加內部建筑空間，使原頂管機的建筑限界從僅滿足時速 60km 以下，提高至滿足時速≥60km 的城市地下道路限界需求，研究結果表明變截面結構受力更為合理，且能減少配筋量和混凝土用量。
地層變形控制技術
矩形頂管中地層變形是一個很重要的控制因素，本來運用矩形頂管的目的就是為了減少對周邊環境的影響，維持周邊環境已有功能，為了增強對地層變形的控制效果，現有工程采用了管幕、斷面注漿等新技術。
廣州地鐵北京路站出入口矩形頂管工程，全斷面位于淤泥軟土不良地層，地下水豐富，針對頂進施工時易發生坍塌影響路面交通，對頂管全程進行了全斷面注漿預加固。借鑒于盾構技術中的盾構壁后注漿，頂管施工完成后注入水泥漿置換觸變泥漿來固結通道，用于減小工后沉降，同時兼具一定的防水效果。
五、結語
（1）現有工程矩形頂管的開挖面支護方式以土壓平衡為主，偶有泥水平衡方式，建立考慮上覆土厚度、土體粒徑級配、滲透性、地下水等因素的頂管選型理論已勢在必行。通過研究上覆土厚度及力學性質、機( 管) 土摩擦等因素對頂進時上覆土層的變形影響，從變形控制的角度提出臨界背土效應的判斷理論，可為1*31+19-10=29+73設計和施工階段提供頂管上覆土厚度的控制標準。
（2）矩形頂管斷面面積不斷增大，最大斷面面積目前已達到 140m2，已完工的斷面跨高比區間為1.0～2.1，常見跨高比集中于1.4～1.7，可用于設計施工參考。矩形頂管斷面不斷加大的同時，其計算理論還是采用荷載-結構法，對超大斷面頂管頂進過程的管片受力、永久工況下的結構受力目前缺少相關研究，管片設計與結構優化缺少理論基礎。
（3）矩形頂管用于下穿城市道路、下穿高速、下穿河道、上跨隧道、下穿隧道和下穿高架橋的地下空間開發受限區和復雜環境的項目不斷增多，結合針對性技術措施成功穿越的地層包括砂卵石地層、軟土地層和上軟下硬地層等，展現了良好的地層適用性。
（4）矩形頂管建造出的條形地下空間有地鐵站出入口、地下人行通道( 聯絡通道) 、地下車行通道、地下綜合管廊、地鐵區間隧道和地鐵車站六大使用用途。同時地鐵站出入口、綜合管廊和地下人行通道斷面尺寸交叉重復使用，斷面尺寸較為集中，矩形頂管機的設計制造有模塊化和可重復利用的基礎。
（5）從地層改善、渣土改良出發的新技術運用為矩形頂管的順利推進和控制地層變形或工后變形提供了技術手段，有效推動了矩形頂管在更為復雜地層環境中的安全應用。
