近年來,城市核心區地下淺層空間的各類市政管道腐蝕老化嚴重,瀕臨甚至超過設計年限的問題突出,管道錯臺、滲漏、破損、異物侵入等病害高發,是污水外溢、水體污染、城市大雨內澇、湖泊“ 黑水”、管道爆裂、路面坍塌等問題和事故的根源。隨著城市管網系統接近全面更新時期,受損管道的修復、更新問題亟需解決。
目前國內外學者針對管道的修復問題,主要提出了以下三種技術:明挖法、非開挖修復技術、非開挖更新技術。通過開挖的方式對管道進行更換,具有施工工效高,地層適應性與經濟性好的特點;現有的管道非開挖修復技術,應用較為廣泛的有 UVCIPP 法、螺旋纏繞法、內襯法等,該技術可以在非開挖的前提下對破損管道進行修復,具有施工速度快,對環境影響小的優勢;現有的非開挖更新技術可供選擇的并不多, 具有代表性的就是碎(裂)管法,該法以機械擴張頭為主要設備將原管道擠碎或割裂,隨后拉入新管道。
盡管當前可供選擇的管道修復更新方式很多,卻仍存在著不同程度的局限性。隨著時代的進步,利用明挖法進行管道的更新修復已較難滿足城市核心區的諸多要求;非開挖修復技術均是在管道內襯上“做文章” ,這些修復方法會不同程度的降低管徑,減小過水?dāng)嗝?修復前還需要清淤、排水等大量繁瑣的預處理工作。修復后的管道只是內襯得到了加強,各類修復材料也以化學材料為主,這些新材料在力學性能、防腐耐久方面缺乏長時間的檢驗,并且該技術針對破損管道的錯臺問題也是捉襟見肘;碎(裂) 管法雖然能夠?qū)εf管道進行全結構更新,但主要適用于小直徑脆性管道,目前已有的應用案例多集中在直徑 300mm 左右,該法在擴容尺度方面也嚴重依賴周圍土質情況,且管道碎片留存在土體會造成較多不利影響。
基于此,本文依托現代全斷面掘進機技術的發展,提出了管道原位破除更新工法, 即 PBR工法( Pipeline In-situ Break-and-replace Method ) , 利用機械化非開挖的方式實現了老舊管道的原位更新、擴容更新,并對PBR工法及其配套設備進行了刀盤試驗和工程應用實踐。
PBR 工法是利用專用管道更新掘進機,對舊管道原位破除的同時,采用頂進的方式更換新管道,實現管道全結構更換(圖 1) 。管道更新掘進機的刀具、刀盤經特殊設計和加工制造可以對鋼筋混凝土管道、各類無筋脆性管道以及斷面擴徑范圍的巖石、土體進行切削,并利用泥水(或土壓) 平衡保持掘進面土層穩定,控制地表變形。切碎的管道碎渣以及斷面擴容所超挖的巖土可以通過水平運輸裝置或泥水循環方式從工作井排出。
此外,PBR 工法可根據工程需要,設計超前保通裝置,該裝置可在既有管道內移動并與管道密貼,裝置中間設計了可供管道內水流通過的孔道,可使運營管道中的污水從盾體中通過,實現原有管道的不斷流施工,并且超前保通裝置還能為掘進面保壓提供密封,隔離泥水倉和污水倉,實現泥水污水分流。

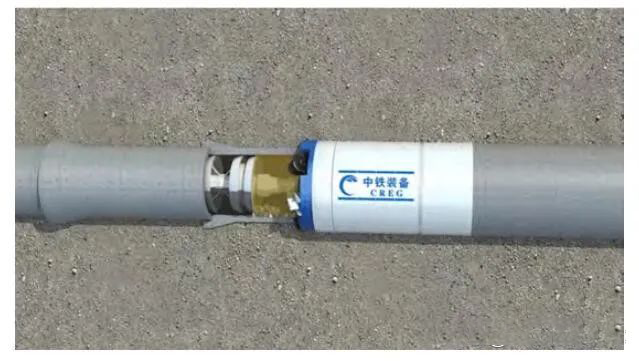

圖 1 原位破除更新工法工作原理
2.基于 PBR 工法的專用設備研制
PBR 工法是土木-機械高度結合的管道更新機械化施工工法�；� PBR 工法理念,設計和制造出性能、功能均滿足工法需要的專用掘進機設備是PBR 工法研究過程的關鍵環節。
2. 1 管道更新掘進機
基于PBR工法研發的管道更新掘進機 ( 圖2) ,由中鐵工程裝備集團有限公司設計 和制造。設備主機總長為2685mm,主機重為10t,開挖直徑 為1480mm, 可用于鋼 筋混凝土預制管道DN1000 更換為DN1200 的管道原位更新工程。中鐵裝備研制的管道更新掘進機由刀盤、盾體、驅動、泥水環流系統、電氣系統、液壓系統、導向系統和始發裝置等主要部分組成。刀盤為面板式,配置了滾刀、切刀、魚尾刀。
本文研發的管道更新掘進機主要特色為:
(1)刀盤。螺旋齒形滾刀由多道左旋或右旋條齒形刀組成,能夠擠破混凝土并切斷鋼筋,針對管道薄壁結構布置刀具,其設計極具辨識度和顯著特色;
(2)頂推裝置。頂推裝置采用增程式油缸設計,通過換步頂進,可以有限縮短油缸的長度,減少設備布置空間,降低工作井尺寸從而降低造價;
(3)保通器。保通器由多道橡膠唇形密封組成,試驗檢驗可以保壓 2. 0Bar 以上。能夠有效封堵掘進面前 5 m 的污水,將掘進面泥水倉和前方污水隔離,實現掘進中管道正常運行。

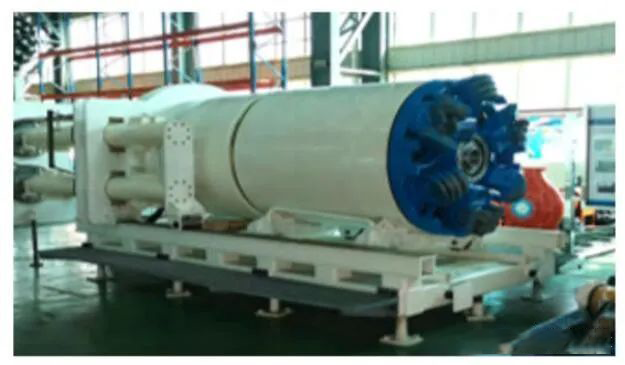

圖 2 管道更新掘進機樣機
2. 2 刀盤研制
管道更新掘進機的設計研制過程中,首先要解決是鋼筋混凝土管道的切削問題。預制排水三級管鋼筋多采用冷軋帶肋鋼筋,屈服強度高,鋼筋直徑通常也在 5 mm 以上,混凝土強度在 C40 以上。如何有效的切斷鋼筋,并將鋼筋切斷長度控制在合理范圍,同時避免鋼筋纏繞刀盤,防止扭矩的激增造成卡機是關鍵問題之一,刀盤的設計需要保證鋼筋的破壞形式滿足要求,還需要保證混凝土粉碎程度滿足排渣設計要求。
鋼筋混凝土管道切削破壞形式和碎斷形態和刀盤設計有直接關系,同時和刀盤轉速、扭矩、推進速度等掘進參數也有關聯。為探究掘進參數變化對管節切削效果影響,分析了刀盤推進速度控制為24 mm / min、轉速控制為 1 r / min 時,推力和扭矩的變化如圖 3 所示�？梢钥闯�:刀盤切削鋼砼管節推力為 500 ~ 700 kN,扭矩為 6 ~ 8 kN· m,且推力與扭矩的波動變化小。

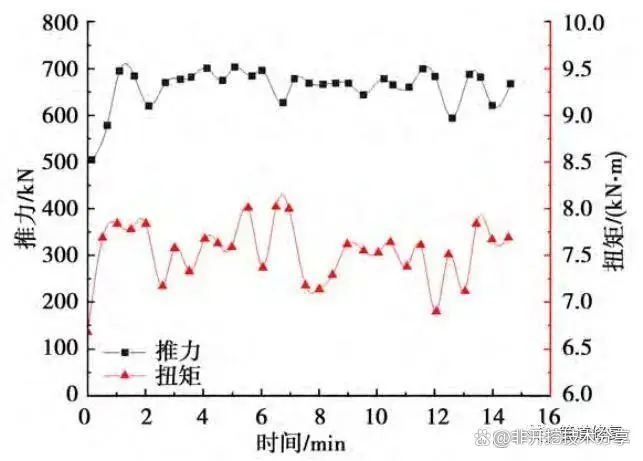

圖 3 推力和扭矩隨時間變化曲線
經過大量工廠試驗,確保管道更新機具備對鋼筋混凝土管道的切削能力后,為進一步的檢驗和探索 PBR 工法實際應用情況,驗證土層中實際切削效果和泥水循環對鋼筋混凝土渣土的攜帶效果以及設備整機各系統的運行情況,通過構建模擬場地,開展了試驗段工程研究。
3. 1 試驗段工程概況

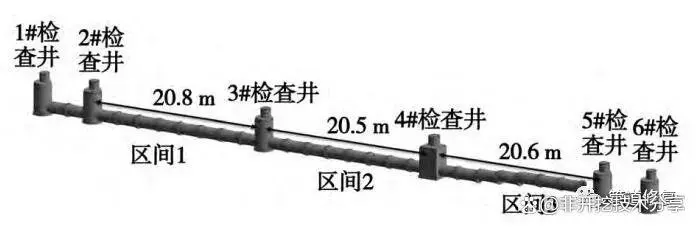

試驗段工程位于河南鄭州,試驗段更新前的原管道由 3 個區間 2 個檢查井組成(圖 4) ,每個區間長度約 20 m,總長 60 m,管道埋深 3 m,土層以粉砂為主。管道為 DN1000 的預制鋼筋混凝土承插式三級管。試驗段區間 1 為砂石基礎,區間 2 為素砼基 礎, 區 間 3 為 錯 臺 工 況, 錯 臺 高 度 分 別 為200 mm、 400 mm、 600 mm。更 新 后 的 管 道 為DN1200 柔 性 B 類 鋼 承 口 預 制 鋼 筋 混 凝 土 三 級管(圖 5) 。
圖 4 更新前的管道
圖 5 更新后的管道
3. 2 施工關鍵技術
PBR 工法施工的主要步驟為:工作井施工—設備安裝—設備始發 ( 圖 6) —破管掘進 ( 管節安裝) —設備接收。管道破除施工不同于普通地層的掘進施工,設備面臨的是對既有構筑物的破除掘進施工,既要切削老舊管道,又要通過中間檢查井。對施工掘進參數的控制,姿態控制、地表變形控制要求較高。管道破除更新的施工關鍵點在于:

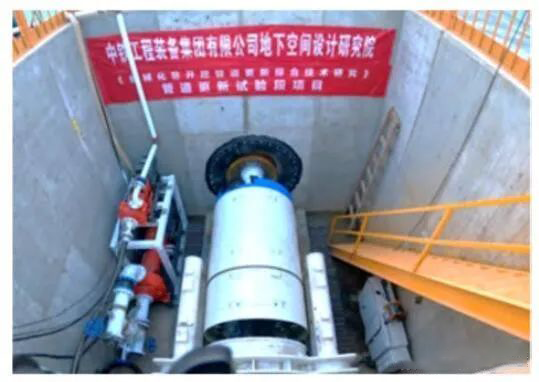

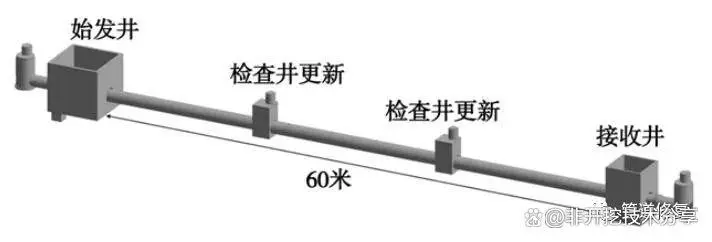

圖 6 設備始發
(1)掘進參數控制。管道更新掘進面臨的工況較為復雜,既有鋼筋混凝土管道,又有砂土層,掌子面有軟有硬,屬復合土層。合理控制推力、掘進速度和轉速之間的關系,可以保證鋼筋和混凝土的碎塊、碎段的大小和長度,從而降低泥水循環的堵管風險。通過收集排除的渣土,發現排除混凝土碎渣可控制在 10 mm 以下,鋼筋在 5 cm 左右的占比較大, 同時還收集到了切碎的舊管道的密封條(圖 7—9) 。

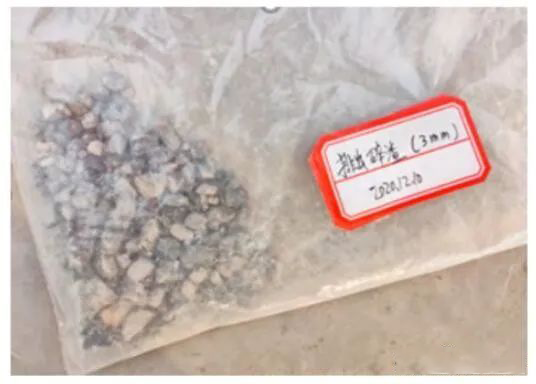

圖 7 排出混凝土渣粒
圖 8 排出鋼筋
圖 9 排出膠圈
(2)線路姿態控制。掘進過程中因為管節切削接近接口處時,管段剩余長度變少,掘進過程中極易造成方向線路的突變,加上試驗段區間 3 設置為錯臺的工況,偏心切削對于掘進線路的影響也很大。掘進時對線路姿態的控制是關鍵所在。還需要注意的是,試驗段工程涉及兩座檢查井,設備需要空推過井,設備線路必須控制在 3 cm 以下才能保證過井順利。
(3)地表變形控制。設備采用泥水平衡控制掘進面穩定,但設備掘進面較小,土質為砂土,屬于較難控制的不良地質,加上軟硬兼有的土層狀況需要格外留意地表的變化情況,管道更新施工期間,應該注意加強掘進中的地表監測,通過沉降量的變化,及時調整掘進參數、改變控制策略。
3. 3 施工參數分析
為探究施工過程中的掘進參數變化規律,采集施工時扭矩、推力隨時間的變化,如圖 10、11 所示。正常掘進時,刀盤轉速控制在2.5r/min,推進速度維持在20mm/min左右, 刀盤推力為750~1050 kN,扭矩為7~22kN·m�？梢钥闯鼍蜻M(jìn)參數選取合理時,掘進過程中推力及扭矩波動較小,掘進過程較為穩定。

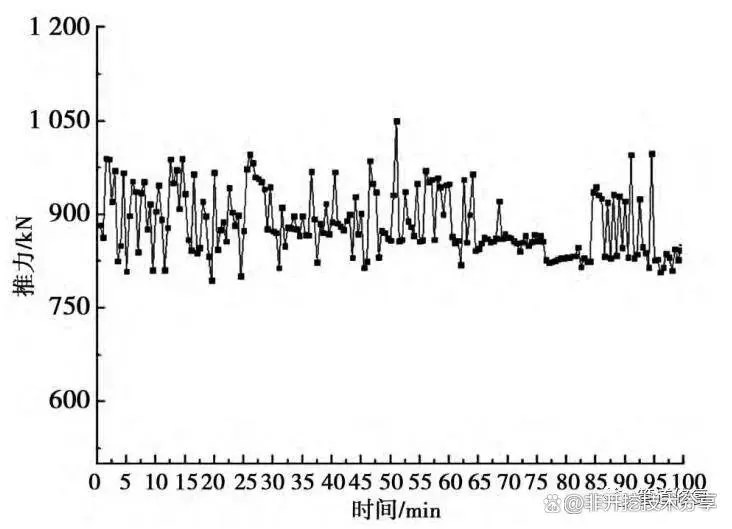

圖 10 推力隨時間變化曲線

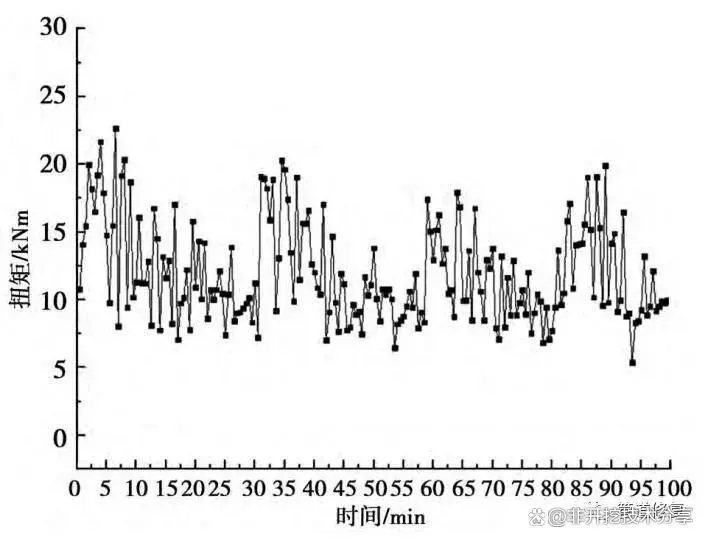

圖 11 扭矩隨時間變化曲線
(1)管道破除更新法具有機械化、非開挖的特點,相較傳統明挖法“開膛破肚” 式的修復更新,具有綠色環保、安全高效的優勢,社會效益優勢顯著。
(2)管道更新專用設備研制成功,并通過大量刀盤試驗的驗證,表明管道更新機具備鋼筋混凝土管道破碎能力。
(3)試驗段工程的成功貫通,表明 PBR 工法具有可實施性,同時也進一步證明了管道更新機的可靠性和穩定性。
