機械頂管施工由于機頭和其后的管道始終處于運動狀態，不能通過“在管道內設置測站”的方法測定機頭的準確位置，必須有一條平行(或重合)于管道中心線且不受機頭及管道運動影響的標志線(也稱“方向線”)，施工人員可以通過此標志線，隨時確定機頭的位置，指引頂管機掘進,確保管道實際中心線與設計中心線重合或偏差在允許的范圍內，因此，測量工作的關鍵就是設置這條標志線。
激光束是最好的方向線。把管道設計中線投影到頂管坑內，在中線上安置激光經緯儀，使激光束位于管道中線所在的鉛垂面內；設置激光經緯儀豎直角，使激光束坡度與管道設計坡度一致，激光束與管道設計中心線平行，這樣就完成了頂管機賴以定位的方向線。
機械頂管施工測量的主要工作是:
將地表中線投影到頂管坑內；
用坑內中線控制激光經緯儀的安裝和調試；
使用激光束指引頂管機沿設計軌道頂進。
本文重點討論直線機械頂管的施工測量方法。
1、中線點加密
頂管坑內的中線是施工控制基準線,它是通過投影得到的。投影前,必須在地面上高精度加密或放樣適當?shù)闹芯�點、放樣頂管坑及接收坑“十字中線”。當頂管坑與接收坑不通視時，采用“三角形法”或“不定向?qū)Ь�法”測量頂管坑到接收坑的方向與已知邊的夾角，然后再加密中線點。
1.1 內插法
經緯儀安置在頂管坑中心0點，盤左后視接收坑中心P點，用內插法在距0點約20m的地方標定中線點Ⅰ；倒鏡在另外一側,距0點約20m的地方標定中線點Ⅱ′，盤右后視P點,倒鏡標定Ⅱ″點。若Ⅱ′點與Ⅱ″點不重合，取兩者連線中點作為Ⅱ點。通過0、Ⅰ、Ⅱ三點放樣頂管坑十字中線。
1.2 三角形法

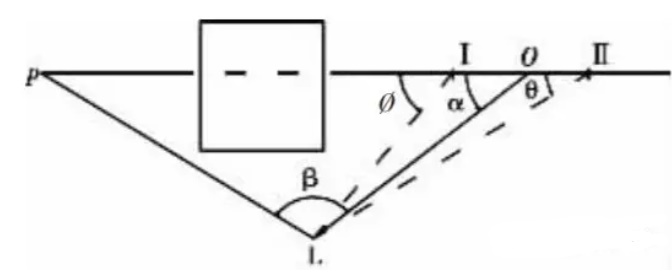

如圖1所示，0、P兩點不通視,在可以同時看到0、P兩點的地方設置一點L，L點安置全站儀，方向法測量∠0LP,測量邊長0L、0P。解△0LP，計算出∠P0L。
圖1三角形法加密中線點示意圖
0點安置儀器，后視L點撥角α=∠P0L，定出中線點Ⅰ、Ⅱ。精確丈量0點到Ⅰ、Ⅱ兩點的水平距離，通過解算△LPⅠ或△LPⅡ求出φ角或θ角。當0點被挖掉后，可通過測量φ角或θ角檢查中線方向。
1.3 不定向?qū)Ь�法
當不能用“三角形法”解決實際問題時，在0、P兩點間布設“不定向?qū)Ь�”。假設0點坐標為(300,500)；01邊方位角為0°。測量1、2、...、n點的導線邊夾角及01、12、...、nP邊長。計算出P點坐標,然后計算0P方位角，從而計算出0P方向與01邊夾角α。以后的測量工作同“三角形法”。
不定向?qū)Ь�布置原則：點盡量少、邊長相等、導線點均勻分布在線的兩側。
導線測量技術要求：測角用2″經緯儀,方向觀測法,兩測回。一測回兩倍照準差≤18″、方向值兩測回較差≤12″。
距離測量用2+2×10-6及以上級別測距儀，觀測次數為“1次往測”、兩測回(“測回”是指：照準目標1次，讀數2～4次的過程)。
不定向?qū)Ь�平差：0、P兩點一般由工程平面控制網放樣或測繪單位直接標定得到，所以0、P兩點的坐標差一般是已知的。
導線測量得到的坐標差與已知坐標差進行比較得到坐標差閉合差。通過近似平差，當相對閉合差滿足一級復合導線精度要求時，認為導線測量合格，再根據邊長比例分配坐標差閉合差，計算得到α角。
