鉆桿被廣泛應用于礦山開采、地質鉆探、油氣田勘探、水平定向鉆穿越管道敷設等多個領域。鉆桿作為整個鉆柱的重要組成部分，在鉆進過程中起著舉足輕重的作用。鉆桿質量的優劣，保養、維護的好壞對現場使用效果、鉆具事故的發生、施工成本等都有著重要影響。
一、水平定向鉆鉆桿常見的破壞情況
水平定向鉆鉆桿在施工過程中被損壞的因素較多，其一是由復合鉆進引起鉆桿的均勻磨損，頂進鉆進引起鉆桿的偏磨，這些磨損都會使鉆桿強度下降；其二螺紋密封脂使用或涂抹方法不當，涂抹量少或涂抹不到位等，造成鉆桿螺紋連接時不能進行有效的密封和潤滑而發生絲扣黏結而引起的鉆桿損壞；其三是地層因素,地層構成不同，對鉆桿尤其是對鉆桿接箍的研磨程度也不同。地層可鉆性差(5-7級)，不均質性強,在鉆進過程中易發生憋、跳現象，加劇了鉆桿縱向振動,使鉆桿發生疲勞失效的概率增加；但最為主要的鉆桿事故是鉆桿螺紋聯結處的疲勞及與疲勞相關的失效所引起的。
二、鉆桿使用過程中的注意事項
1、鉆桿使用前，應將其整齊擺放在距地面0.3m以上且擁有足夠架墩的活動鉆桿管架上，防止水、濕氣、泥土等對鉆桿造生銹蝕;鉆桿管架要保持平行并在同一水平面上，以防止鉆桿產生彎曲變形;位于管架兩頭的鉆桿要用塞塊予以卡緊，防止鉆桿滾動、跌落。
2、新鉆桿初次使用時，建議以稍低于規定值的扭矩對接頭進行兩次擰卸操作，確認接頭螺紋及密封面完好后，再足量、均勻涂抹好絲扣油并按規定扭矩將接頭螺紋上緊，再使用。這種磨合扣的操作有利于強化螺紋表面硬度，增強螺紋的抗粘扣性能，延長鉆桿的使用壽命。
3、裝接鉆桿前，要清理干凈公扣與母扣，并抹上絲扣油（絲扣油不能用其他費油、劣壓油代替）防止公扣和母扣過早磨損或損壞。同時，上扣預緊力應控制在15Mpa之內，防止因壓力過大卸扣困難。避免用火烤接頭減低接頭的機械性能，（尤其是母接頭）影響使用壽命。另外，不預緊，螺紋連接擺動，造成螺紋互相研磨牙頂變尖，側面產生棱脊，導致螺紋損壞或產生粘扣現象；不預緊，母扣臺階未壓緊，可導致公扣接頭螺紋根部疲勞折斷；在高壓液流的作用下，母接頭被刺穿，產生刺蝕現象，易導致母接頭縱裂。
4、 注意清理水道孔，防止雜物阻塞通道引起泥漿系統憋壓。
5、注意檢查鉆桿各部位磨損情況，出現非正常磨損應及時找出原因：
⑴判斷是否是孔內尖銳硬質物質劃傷鉆桿；
⑵判斷是否是鉆機導向裝置對鉆桿的劃傷。
當非開挖鉆機鉆桿桿體部位劃傷痕跡深約1mm呈螺旋狀態一圈以上時，請謹慎用。防止鉆桿在施工中被折斷，造成更大的損失。鉆桿扣型有局部小范圍（約1-2扣，扣長10mm）的損傷，也應及時修復后再使用。
6、 注意避免用虎鉗夾鉗夾持鉆桿桿體的任何部位，以避免桿體被卡瓦夾傷，降低鉆桿的使用壽命。
三、鉆桿使用后的維護保養
鉆桿工作結束后，將鉆具按不同的規格、壁厚、水道孔大小、鋼級、分類等級，整齊地擺放在鉆桿管架上。及時用清水對鉆具的內、外表面，接頭螺紋，以及臺肩密封面進行徹底清理、沖洗并吹干。檢查鉆桿表面有沒有裂紋、刻痕，螺紋是否完好，接頭是否存在偏磨，臺肩面是否平整、有無擦傷，管體是否存在彎曲和擠咬傷，鉆桿內、外表面是否存在腐蝕、麻坑等缺陷。如果條件允許的話，應不定期對鉆桿管體進行超聲波探傷，對螺紋部位進行磁粉探傷，以降低接頭螺紋斷裂、鉆桿管體刺漏等失效事故的發生幾率。
檢查沒有問題的鉆具要在螺紋及臺肩密封面涂抹好防銹油，戴好護絲，做好各項防護措施。 有問題的鉆桿用油漆做好標記并分開存放，防止誤用。
對于長期露天存放不用的鉆桿，要用防雨苫布進行遮蓋，并定期檢查鉆桿內外表面的腐蝕情況，做好防潮、防腐工作。
四、鉆桿報廢有哪些標準
（1）本體折斷;
（2）本體刺穿;
（3）本體脹裂;
（4）本體扭曲或嚴重彎曲，經過校直仍無法達到表內允許的直線度。

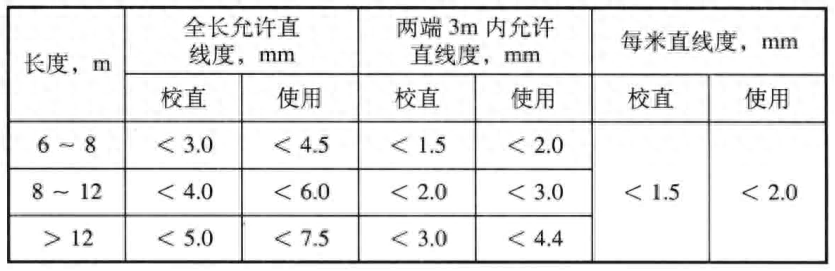

鉆桿允許直線度
（5）水道孔堵塞，無法通開；
（6）被火燒過或被硫化氫污染，經過檢驗發現材質或機械性能變化；
（7）兩端加厚部分的任一端有效長度不足 50mm；
（8）經過無損探傷發現有疲勞裂紋。

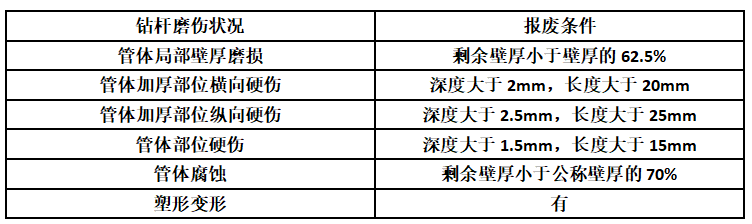

鉆桿管體磨傷報廢條件
五、如何有效提升水平定向鉆桿使用效果？
如何提升水平定向鉆鉆桿使用效果,主要體現在鉆桿規格尺寸系列的優化設計,使用高強度鋼材,端部連接結構、螺紋類型與加工和現場合理使用維護等。
(1)采用合理規格尺寸
鉆桿直徑與鉆孔孔徑、軸向荷載相匹配，壁厚,主要考慮強度與操作輕便，鉆桿長度與作業空間、鉆機規格與施工鉆孔長度有關,可以靈活考慮。
(2)采用優質高強度鋼材
鉆桿強度習慣用屈服強度表示其鋼級,并采用石油勘探和礦產巖心鉆探鋼級標準。歷史上曾長期使用E級鋼鉆桿,后來逐漸發展到X95、G105、S135、U170等,采用優質合金鋼同時進行調質(淬火-回火)處理。
(3)采用鉆桿端部內加厚或焊接接頭
為增加螺紋部位的有效截面積,使其強度與鉆桿體強度一致,甚至超過鉆桿體強度,石油勘探技術曾提出接頭的扭轉強度應比鉆桿體強度大13%~20%,作為安全系數。鉆桿接頭的厚度為了加工螺紋必須遠大于鉆桿體厚度,并且可以采取不同加厚和焊接方法。
(4)選擇合理的螺紋類型
主要包括螺紋類型、螺旋角、錐度、密封臺肩、應力消減槽1-3=1-1*9/10+2*9-7=3和加工檢測等。螺紋部分是鉆桿最重要的應力集中和遭受磨損的部位。除前述要增加壁厚外,螺紋本身設計加工將直接影響鉆桿使用效果。
(5)合理操作與維護
做到合理操作與維護可以延長鉆桿使用壽命,杜絕事故。
①所用鉆桿規格性能(鉆桿直徑、壁厚及鋼級)能匹配施工作業中受到的各種荷載。
②鉆孔直徑與軌跡設計和施工中軌跡要慎重考慮鉆桿荷載能力,盡量采用小入、出土角較大彎曲率半徑、較少彎曲變化的鉆孔軌跡設計;埋深不大的管線因地制宜采用工作坑設計有利于減少彎曲孔段施工。這都有利于減輕鉆桿所受綜合應力和磨損,尤其要保證扭應力在安全范圍內,以防止鉆桿斷裂。
③鉆桿連接時扭矩要恰到好處。防止過載粘扣或未擰滿現象,嚴防卡盤和管鉗傷害鉆桿。
④先進的鉆機都有自動給進、提位、搬移、對中、擰卸和涂螺紋脂機構。有直視參數儀表顯示扭矩、轉速和軸向荷載等,并有預警裝置防止超負荷作業,利于保護鉆桿。
⑤宜采用優質含軟金屬材料的固體螺紋潤滑脂。
⑥經常檢查鉆桿完好和磨損程度。
⑦暫時不用的鉆桿,要進行清洗,包括外表、內壁和螺紋部分,并涂專用防銹油,要有螺紋保護帽,妥善存放。
