本文以茅洲河干管完善為例，對市政頂管施工過程中出現的機頭遇障礙物導致刀盤無法正常工作、地面沉降、頂管機通過不穩定砂層出現線位偏移等較大的質量管控風險制定專項預案，以便于頂管實施頂進質量滿足設計要求。
一、工程地質概述
施工場地臨近茅洲河，地勢較為舒緩，屬低丘、臺地為主，地勢舒緩起伏變化較小。場地范圍內地下水位整體埋藏深度較淺。受茅洲河水位影響，場地地上水位較高，埋深0.5~3.4m，平均1.41 m。場地地下水位季節變化幅度1.5~3.0m。
茅洲河地質從上往下依次為素填土，粉(砂)質黏土，中粗砂，礫砂，殘積土等。
二、掘進設備選用
1、選型原則
（1）掘進機機型和功能必須滿足人員安全、質量、工期、地質、施工條件和環境等要求；
（2）掘進機的選用應根據不同的地質條件進行選擇，其性能與工程地質、水文地質條件相適應；
（3）掘進機要安全可靠、技術先進、經濟性相統一，在安全可靠的情況下，考慮技術先進性和經濟合理。
2、選型依據條件
掘進機選型的依據主要為開挖面土質、地下水位、障礙物、設計線路、長度、工期、環境、經濟性等。
（1）地層滲透系數
當?shù)貙拥臐B透系數小于10⁻⁷m/s時，可選用土壓平衡式掘進機；當?shù)貙拥臐B透系數在10⁻⁷~10⁻⁴m/s 之間時，可選用土壓平衡式掘進機或泥水式平衡式掘進機；當?shù)貙拥臐B透系數大于10⁻⁴m/s時，宜選用泥水平衡式掘進機。本區間砂土層滲透系數屬強透水層。
（2）地層顆粒級配
當巖土中粉粒和黏粒的總量達到40%以上時通常會選用土壓平衡式掘進機，相反的情況則選擇泥水平衡式掘進機，粉粒的絕對大小通常以0.075mm為界。
本區間地層中粗砂含量約為75%，粉質黏土含量約為18%。

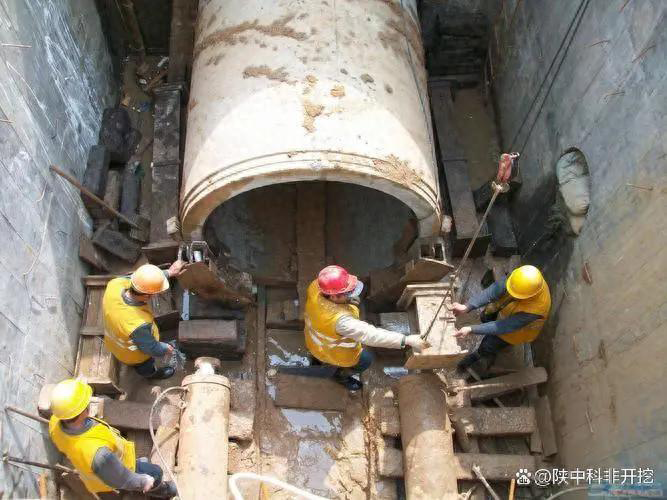

頂管施工現場參考畫面
3、掘進機的設計要求
（1）基本功能要求
具有掘進系統、泥漿循環系統、注漿系統、動力系統、操控系統、觀測變相系統等基本功能。
（2）對長距離在細中砂地層中掘進的適應性
具備完成平衡掌子面水壓平衡的能力，技術成熟，穩定性高；刀盤、刀具、泥漿管路的高耐磨性；刀盤以及刀具應根據土質合理的進行設計，刀盤開口率滿足施工需求，開口位置的合理性；在高水壓狀態下的防水密封性能；具有較高的掘進速度指標、良好的泥水輸送和處理能力。
（3）準確的方向控制
掘進導向系統應具有較高的精度，能夠保證掘進方向按照設計好的線路進行。
（4）環境保護
掘進施工應充分考慮對周邊及地表、地下環境的保護，掘進時應做好地面沉降位移檢測，確保地面沉降滿足設計要求，出現特殊情況時應及時采取措施；同時應避免較大的噪音、震動對周邊環境的影響，所使用的輔助材料不能對周邊環境造成污染。
4、確定掘進機類型
依據滲透系數及地層顆粒級配需求應與選擇泥水掘進機相適應。
（1）普通泥水平衡頂管機
該機型可以在中粗砂層，局部存在素填土、粉細砂、粉質黏土、淤泥質土等常見土層中順利頂進,若遇到特殊地質，如雜填土(含有大量建筑垃圾)巖層等，將會導致刀盤卡住，無法繼續施工，同時要將機頭取出，嚴重延誤工期，增加施工成本。
（2）巖石頂管機
本工程選用機型巖石頂管機機頭為滾刀式機頭，具有二次破碎倉，在遇到巖層等特殊地質時，可將所遇障礙物進行破碎，大大減少頂進過程中刀盤卡住的現象，巖石機頭較比普通泥水平衡頂管機成本較高，遇特殊地質可以減少施工工期。
三、工藝流程
（1）為了防止初始掘進過程中地下水、泥土及循環泥漿從機器外殼和洞門的間隙處流失，以及掘進尾通過洞門后注漿漿液的流失，造成出洞時掘進機因自重而下沉，在初始掘進時需在洞門安裝臨時密封裝置，洞門密封裝置由短套筒、加勁板、翻板及一道簾布橡膠板組成。短套筒的封板上預留注漿孔。密封短套筒分塊加工安裝，采用手拉葫蘆配合吊車吊裝固定就位，焊接短套筒封板及加勁板與預埋鋼環前端面一周，焊接要求連續、不漏水。
（2）采用M20螺栓將簾布橡膠板固定于短套筒外部，在機器開始掘進后，簾布橡膠板向掘進方向外翻，起到密封作用。在機器尾全部進入密封環后第一道簾布壓緊到頂管上，起到密封作用，保證洞門無漿液流出。在軟土層中頂進混凝土管時，混凝土管有漂移可能，為準確控制頂進精準度，可將前2~3節管與頂管機機頭聯成一體。
初始頂進階段，由于地下土質情況不明確，頂進時管道四周的摩擦阻力可能小于機頭正面的水土壓力，連接新管道之前，已頂進的部分在主推千斤頂在退回前必須與井壁進行固定，以防止因管道水土壓力過大發生后退現象，使得洞口止水裝置易出現損傷。因此在主推千斤頂退回前，將混凝土管與始發井壁相連，直至混凝土管外壁摩阻力大于掘進機正面水土壓力為止，以防止頂進管道后退。
四、頂進過程控制
1、掘進速度
掘進以勻速、安全為原則，泥水平衡式掘進速度除取決于自身的掘進能力(總推力與扭矩)外，還與環流系統的能力有關，環流系統的運行速度不能小于掘進速度，否則會導致掘進過程中泥渣、塊石等進入泥水倉后，不能有效的通過泥漿管輸送至泥漿池中，導致泥水倉堵塞和泥漿管堵塞，泥水倉壓力產生瞬間高壓，對掘進機頭附近原土體產生擾動，泥水不平衡后造成地面塌陷風險。本工程穿越建構筑物段的掘進速度均控制在15~25mm/min左右。
2、掘削量的控制
當發現掘削量過大時，降低頂進速度，對泥水密度、黏度和切口水壓進行檢查，同時利用勘探設備檢查土體坍塌狀況，若土體坍塌過大，可降低切口水壓，增加泥水密度，降低頂進速率，確保開挖面的穩定性。
3、泥漿控制
在掘進過程中，刀盤面表層會形成一層泥漿，需要注意新舊泥漿交替時，形成泥漿的厚度應滿足要求，以便刀盤進行切削。根據泥漿注入壓力以及千斤頂頂力控制泥漿注入速度，水倉壓力要穩定在0.08~0.1MPa 之間，泥漿黏度大于25s，頂力增大掘進速度降低時，需及時增加泥漿注入率，以保證泥水平衡，保證掘進順利進行，一般情況下，泥漿的比重控制在1.05~1.3。
4、扭轉控制
在管內設備及管道安裝時，易造成管道受力不均造成管道扭轉現象，為保證管道平衡，本工程主要措施有:
（1）增加相應配重塊
在設備或者管材內部的另外一側進行配重處理，達到兩側重量相同的效果，保證掘進過程中左右平衡，減小因人為造成的不利扭轉風險。掘進過程中，外部配備壓鐵單塊或者鉛塊，根據管道扭轉監測系統反饋數據，若發現管道扭轉，立即減慢掘進速度并在管道單側增加配重塊進行扭轉糾正，壓鐵或鉛塊單塊重量宜為30kg。
（2）增加設備抗扭力
在掘進機機頭設置抗扭轉翼板，掘進機若發生扭轉，則將左右兩只抗扭轉翼板向外推出伸入周邊土層，扭轉翼板深入度越大，抗扭力矩就越大，在掘進機達到平衡時將兩側翼板收回。

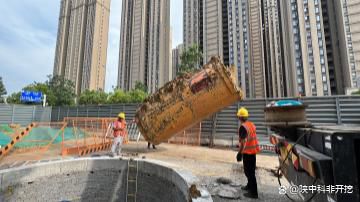

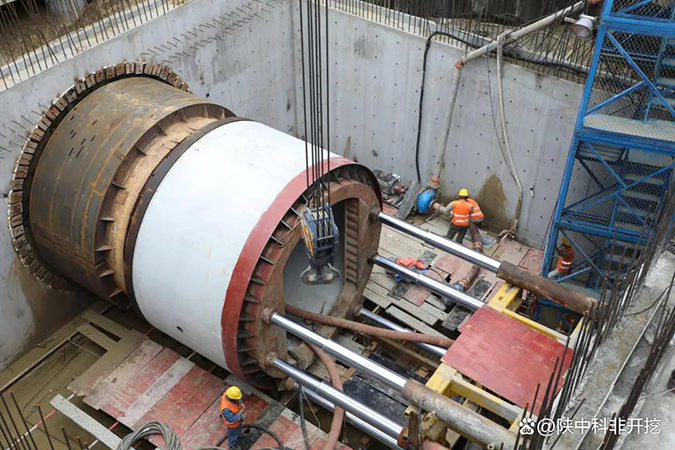

頂管施工現場參考畫面
5、地面沉降因素及控制措施
引發地面沉降因素：
（1）造成地面較大沉降的主要原因?yàn)?/span>掘進工作面的坍塌，坍塌造成出土量增加，遠大于管道體積管道上方土體松動，導致地面沉降；
（2）掘進工作面取土量過大或較少，推進壓力與前方土體壓力不平衡，地面發生隆起或沉降；
（3）掘進機設計時，為了減少管道周圍摩擦阻力，降低主千斤頂頂力，掘進機機頭外徑一般>管道外徑10~20mm。因此，掘進時管道會與周邊土體產生一定程度的空隙，可能導致土體坍塌；
（4）管道頂進過程中，在管道周圍注入觸變泥漿以降低摩擦阻力，在施工完成后，停止注漿，觸變泥漿含泥率降低，周圍土體坍塌，致使地面出現微小沉降。
控制措施：根據引發地面沉降因素，本工程制定了以下控制措施。
（1）控制頂進速度。初始頂進速度控制在1~2mm/min，過程中頂進速度控制在0~20mm/min，出土量控制在98%~105%；
（2）控制出土量。頂進出土?xí)r要時刻保持等體積置換，保持出土體積與頂入管道體積保持一致，當出土體積大于頂入管道體積時，地面易發生沉降，反之，地面易發生隆起；
（3）每3根管道設置1根帶有注漿孔管道，頂進過程中邊頂邊進行壓漿，中間管道及時進行補漿，消除管道與土體間的空隙，同時也可以減少管道的摩擦阻力。
在頂管施工結束時，對泥漿系統中的漿液進行置換，本工程置換漿液為水泥砂漿。
五、結語
泥水平衡式頂管施工設備做好選型并通過施工過程質量控制有效地提高了頂管施工質量，通過分析大量的測量監測數據，地面結構物的沉降幾乎為零，為工程的順利推進打下了堅實的基礎。
