回拖受阻現象及危害
管道回拖施工中，受各方面阻力(如管道與孔壁摩擦力、管道拖拉頭管端阻力、管道彎曲段與孔壁的附加阻力等)的影響，施工難以順利開展，即為回拖受阻�；赝鲜茏钑�(huì)導致水平定向鉆穿越失敗，甚至?xí)霈F(xiàn)管道難以回退的問題，造成嚴重的經濟損失。

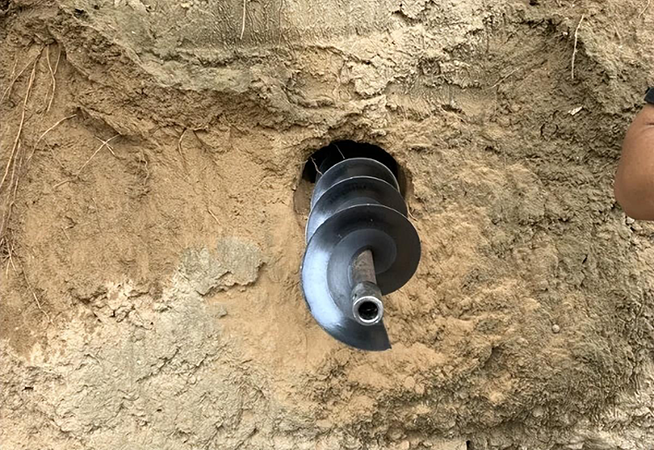

水平定向鉆回拖成功鉆頭出土
原因分析
（1）地層地質條件不良，如弱膠結的中粗砂層、卵礫石層等，這些地層結構松散，成孔穩定性差，極易造成較大的回拖阻力，致使回拖閑難。
（2）擴孔級差過大、擴孔次數過少、終孔直徑不足、孔道成孔質量不良等，影響正�；赝鲜┕�，造成回拖受阻。
（3）擴孔階段洗孔次數過多，導致穿越軌跡不能平滑過渡，孔道存在臺階，增加了回拖阻力，甚至導致回拖失敗。
（4）回拖管道的配置、管道吊裝位置、發送溝的長短等，都會影響管道的回拖施工。
防治措施
（1）采用夯管錘助力，解決回拖受阻問題。
（2）采用推管機助力，將推管機與地錨裝置固定連接，通過后方推力助力回拖施工。
（3）當回拖過程中出現鉆具與回拖管道脫離的情況時，采用滑輪組加夯管錘進行搶險，利用多組卷?yè)P(yáng)機并聯提供拉力，并通過滑輪組多級增力，將孔道內的管道全部拖出。搶險過程中可使用夯管錘助拉。
（4）推管機反向回拖搶險，利用油缸提供的推力為管道脫離助力。
（5）采用鋼絞線傳力的液壓搶險拉力機，以液壓油為動力，使前夾持器和后夾持器進行荷載轉換，實現管道牽引脫出。
孔壁失穩現象及危害
水平定向鉆鉆孔形成過程中及形成后，孔道孔壁受各種因素影響導致結構失穩，造成的孔道縮徑、孔壁坍塌現象，即為孔壁失穩。孔壁失穩會導致孔道堵塞甚至還會造成地表塌陷，管道回拖敷設施工無法持續進行，導致施工周期延長、項目成本增加、效益減少。

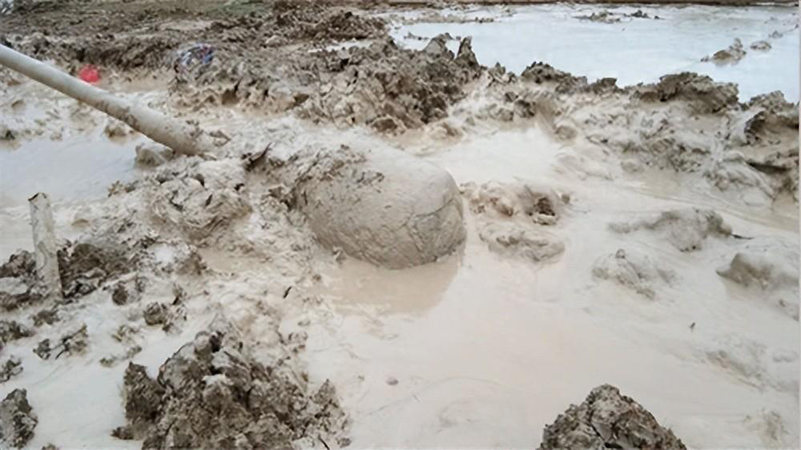

水平定向鉆施工現場
原因分析
（1）受地質因素影響導致發生孔壁失穩現象。當穿越地層存在黏土礦物(如蒙脫石、伊利石、高嶺石等)時，礦物的吸水膨脹與分散性質導致孔壁強度降低，從而發生失穩現象：當穿越土體因地質構造運動導致結構本身的聯結性較差時，也會出現孔壁不穩定問題。
（2）泥漿在鉆進施工中主要起到維持孔壁穩定的作用，而泥漿壓力過低或過高也會引起孔壁失穩。壓力過低時，泥漿對孔壁作用的徑向應力遠小于孔壁原始存在的切向應力，孔壁土體為脆性性質時易出現孔壁坍塌，孔壁土體為塑性性質時會引起孔道縮徑。壓力過高時，在泥漿的徑向壓力下，易導致孔壁裂隙形成與發展，造成孔壁失穩破壞、泥漿外溢。
（3）泥漿流速過快易形成紊流，對孔道孔壁的沖刷作用大，會造成孔壁失穩。
（4）外界的各種擾動影響因素。
防治措施
（1）前期對穿越區域地層進行詳細調查分析，了解地層性質、成因及構造類型，考慮泥漿對不同地層的適配性，避免地質因素引發失穩狀況。若地層自身結構性較差，可進行土體改良施工(如注漿等)，改善穿越土體的整體性。
（2）工程施工前，根據地層特性參數進行泥漿試驗，確定合理的泥漿配比參數。鉆進施工中，調整泥漿配比，控制泥漿壓力，使孔壁周?chē)馏w等的應力狀態始終與原始應力狀態一致或接近。
（3）使用不分散低固相泥漿作為鉆孔液，其固相含量低、表現黏度低，對穩定孔壁有利。
（4）施工中控制泥漿流速，使泥漿處于層流狀態，不發生不規則紊流現象，降低對孔壁的沖刷作用。
管道起伏原因分析
（1）頂進過程中，前端遇到障礙物，阻力增大，此時如果未能及時清除障礙物，繼續施工會導致出現軸線偏差及起伏；
（2）導向桿的方向是通過頭部的信號發射碳棒將參數發回至地面接收裝置來進行控制的，而無線信號存在一定誤差，特別是在信號干擾強，例如變壓器、高壓線附近，管道軸線控制易出現偏差，導致管道出現起伏；
（3）導向、頂進穿越淤泥質、砂層地質時，導向、頂進會出現起伏，例如淤泥質土，導向桿易下沉；砂層地質，頂拉阻力大，鉆頭上方的砂沉淀在鉆頭下方，頂拉時易出現上翹；
（4）頂進時前端地質復雜，管道在兩種地質分界面頂進時，易出現起伏。

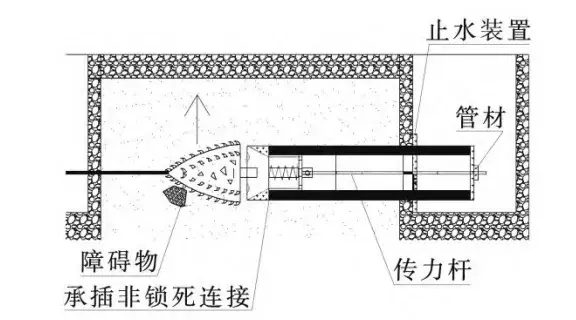

頂拉管遇到障礙物
防治措施
（1）遇到障礙物時，應采用精確插打鋼板樁、開挖等方式清除障礙物；
（2）導向桿起伏屬于常見的質量問題，施工點附近信號干擾大時，應勤量測、勤調整；
（3）施工前應仔細調查管道通過地帶的地質情況，研判可能出現的起伏問題，如果易造成起伏，導向桿及頂進時均應采取措施；
（4）按不同地質條件配制適宜的泥漿，并采取同步注漿的方式，及時足量注人泥漿。通過泥漿懸浮粉砂，避免粉砂沉淀；
（5）對于容易出現管道起伏的地質，在頂拉過程中，可優先施加拉力，將導向桿拉緊繃直，具備一定抗壓能力后，再施加扭力旋轉前進。
道路塌陷原因分析
（1）地質較差，水土流失；
（2）原狀土體本身存在空隙，管道行進過程中摩擦土體產生擾動，造成土體移動，空隙向上延伸導致地面沉降；
（3）管道接口不嚴密導致水土流失過多，土層損失后引起地面沉降，并且管道接口滲漏也會造成泥漿流失，減阻作用大大降低，對土體擾動加劇，也可能導致地面沉降；
（4）為降低頂拉阻力，通常機頭直徑相較管徑大9cm左右，頂拉進洞過程中會出現環形擾動，若洞口土體未加固或加固不足，洞口止水措施未實施或?qū)嵤┪催_(dá)到要求，會導致大量水土通過管與井之間的空隙涌出，造成水土流失，地面沉降；
（5）鉆頭位置未注漿，或注漿壓力明顯小于鉆頭上方的土壓力。

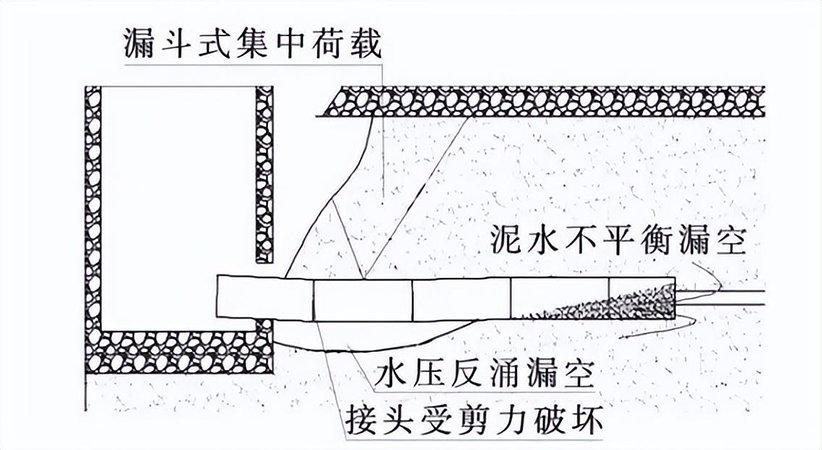

洞口位置道路塌空
防治措施
（1）施工時盡量采取小幅度的糾偏，控制頂拉速度，減少旋轉擾動原有土層，降低土層移動引起沉降；
（2）嚴格控制管道接口的密封質量，防止?jié)B漏；
（3）在頂拉過程中，應及時足量注人符合技術標準的觸變泥漿，在管道與原狀土之間形成潤滑、牢固的環套。當進出洞口位置位于透水層(如砂層)時，必須在井外注漿或施打止水樁；
（4）機頭進洞時用環向鋼筋及土工布，將管壁外側環形空隙填補止水；
（5）鉆機設置泥漿壓力測量裝置，保持注漿壓力與前端土體壓力的平衡。應根據地下水位、地質情況計算主動土壓力，設置泥漿壓力，根據現場實際控制經驗,普通地質鉆機自帶的泥漿泵動力為2檔，粉細砂層的泥漿泵動力應達到 3~4 檔。
隨著我國城鎮居民及現代制造企業對天然氣能源的需求越來越大，以及國家“雙碳”目標和“十四五”現代能源體系規劃的提出，燃?xì)夤艿拦こ探ㄔO(shè)規模將會進一步擴大，水平定向鉆技術作為管道穿越工程常見的施工工藝，在工程中的應用將會越來越廣泛。
