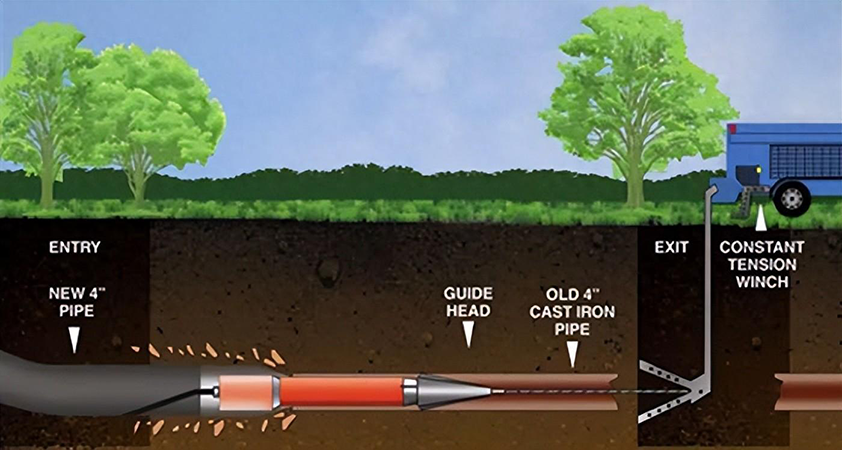

非開挖技術因其無需大面積開挖、減少地表和地下其他管線破壞、降低成本和提高施工效率等的優勢，逐漸成為地下管線工程的首選，備受行業關注和重視。
管線探測、管道檢測、管道清洗與預處理等技術，是決定非開挖修復施工成敗的關鍵因素。往往在實際工程實施過程中，由于輔助工作不到位，導致非開挖修復效果差，甚至導致施工失敗的案例事件時有發生。
本文將探討地下管線探測技術，分析其在實際應用中的挑戰和解決方案，綜合國內外廠家的先進經驗和實際案例，提供專業見解，助力行業從業者提升探測精度和施工質量。在后續章節中，我們還將介紹管道檢測、管道清洗與預處理、管道評價等關鍵技術，全面解析非開挖技術的各個環節，幫助行業同仁更好地應對實際工程中的各種挑戰。
管線探測
1、概述
地下管線探測是非開挖施工的重要前期工作，關系到工程的安全性和地下管網數據庫的建設。主要探測方法包括探地雷達法、管線探測儀法、示蹤法和真空抽吸法（點探法）等。其中，探地雷達法應用最為廣泛。通過地球物理方法探明施工場地的地下管線分布，包括平面位置、走向、埋深、規格、性質和材質等，可以避免施工時對既有管線的破壞。
2、應用

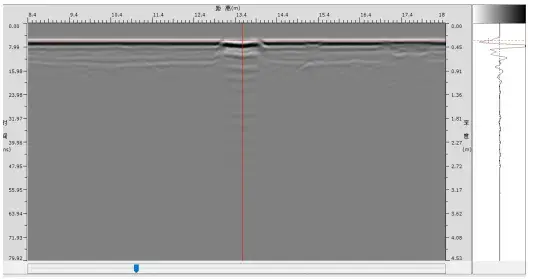

由于地下管線與周圍介質存在物性差異，物探技術可以有效探測埋深和平面位置。根據不同工作環境和管線屬性，選擇適應性強的物探方法是關鍵。當前有效的探測方法包括電磁法、淺層地震法、電法、磁法和紅外測溫法等。經過多年發展，電磁感應法成為地下金屬管線探測的最經濟、簡便和有效的方法，而探地雷達法則因其對金屬和非金屬管線均有效，成為主要手段。
3、國內外設備和技術
一、國內外設備和技術差異
國內地下管線探測儀器與國外相比，主要差異體現在以下幾個方面：
1.探地雷達：目前應用最廣，但在探測精度和深度上與國外先進技術仍有差距。這使得國內探地雷達在復雜地質條件下的探測效果不如國外產品。
2.點探法：通過真空挖掘機揭露地下管線，國內生產和應用較少，相關技術和設備主要依賴進口，而國外的真空挖掘機產品已經系列化和廣泛應用。
3.管線軌跡定位儀：用于檢測非開挖技術鋪設的地下管線軌跡，盡管國內市場前景廣闊，但技術水平與國外仍有差距，特別是在精度和智能化方面。
4.電子標識器：特別適用于塑料管道，具有廣闊市場空間，但國內起步較晚，技術積累和市場推廣尚需加強。。
二、國外典型產品
國外公司如意大利IDS公司、美國Radar公司、瑞典Impulse Radar公司和加拿大Sensors & Software公司，均擁有各具特色的先進探測設備。例如：
①意大利IDS公司的車載陣列式探地雷達，配備徠卡移動式激光掃描系統，提供完整的硬件和軟件解決方案。
②美國Radar公司的三頻探地雷達集成了10英寸高分辨率平板電腦、GPS定位、3D成像、谷歌地圖和探測報告功能。
③此外，瑞典Impulse Radar公司和加拿大Sensors & Software公司也推出了各自具有獨特優勢的探測產品。
這些先進設備的多樣化和高性能，為地下管線探測提供了更加精確和可靠的技術支持。
三、國內探測技術發展
國內在管線探測技術方面取得了顯著進展，多個研究機構和高校研發了先進的探測設備和方法，推動了技術的發展和應用。
1.管道漏失定位智能檢測球：清華大學合肥公共安全研究院自主研發的管道漏失定位智能檢測球，是一種安裝有聲音傳感器的球體，用于檢測供水管道內的泄漏點。智能球在管道內隨介質流動，當經過泄漏點時，傳感器能夠捕捉到極微小的泄漏噪音，并精確定位泄漏點，同時估算泄漏量的大小。

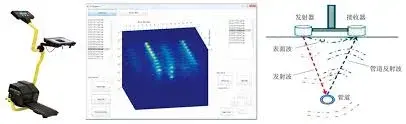

2.基于深度學習的探地雷達管線探測分析方法：鄭州大學研發了基于深度學習的探地雷達管線探測分析方法。通過候選區域的目標檢測與識別算法，搭建了基于Caffe深度學習框架的圖像檢測試驗平臺，建立了地下管線雷達探測數據集，實現了雷達圖像的自動識別與分析，顯著提高了探測的準確性和效率。
3. 電磁波探測法：國內在電磁波探測法方面也有所研發。該方法通過將交變電流加載到地下管線上，利用管線自身作為天線進行發射，同時在地面進行無線接收，探測地下管線的位置，包括水平位置和垂深，最終形成地下管線的三維軌跡。激勵發射和無線接收是該方法的核心技術，要求產生適合地層傳播的電信號并放大發射，配套高靈敏度的接收機和數據處理系統。
我國地下管線探測難點：復雜條件管線、非金屬管線、小口徑非金屬管道探測、大埋深管道探測、交叉重疊管線探測，以及水下管線探測等。國內的地下管線探測市場主要由各地方的測繪院或勘查院掌握。
隨著物聯網、5G、GPS定位技術、云計算和人工智能等數字化技術的迅猛發展，智能數字化管線探測已成為可能。這些技術特別適用于油氣田和長輸管道的野外環境，能夠大幅提高管線探測效率和管線管理水平。雖然數字化管線探測目前仍處于前沿技術階段，尚未得到充分重視和普及應用，但其前景廣闊。未來，數字化管線探測有望成為標準的管線探測作業方式。
國內從事管道探測技術研究與生產的主要單位包括：鄭州大學、徠卡測量系統公司、上海威脈科技有限公司、深圳市博銘維科技有限公司、上海賢嘉機械儀器設備有限公司、廣州迪升探測工程技術有限公司、保定金迪地下管線探測工程有限公司、上海雷迪機械儀器有限公司、廣州探霸儀器有限公司等。
總 結
地下管線探測技術是非開挖工程的基石，其精確性和可靠性直接決定了施工的安全和質量。盡管國內在探測技術方面已經取得了顯著進展，但與國際先進水平相比，仍有一定差距。通過引入先進設備、加強自主研發和推動數字化技術應用，我們有望逐步克服現有的技術難點，提高探測精度和效率。
本章詳細探討了各種探測方法及其應用場景和挑戰，綜合了國內外的先進經驗和實際案例，為從業者提供了全面的參考和指導。我們相信，通過不斷的技術創新和實踐積累，非開挖技術將在未來得到更廣泛的應用和發展。
