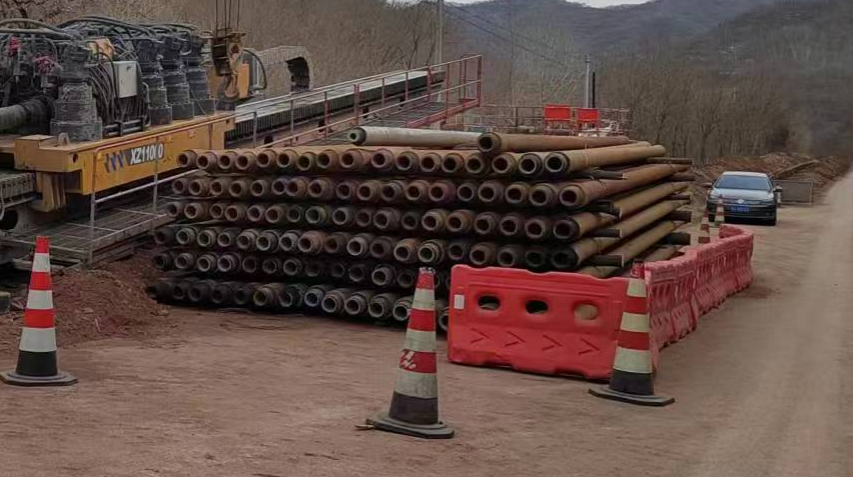

水平定向鉆施工過程中，孔內鉆桿承受著壓(導向孔鉆進時)、拉(回?cái)U(kuò)鉆進與拉管時)、彎、扭等多種荷載的綜合作用，是處在復雜的應力狀態下進行工作的，并經常和孔壁巖石、砂礫石摩擦損耗，使其強度降低，特別是在長距離、大口徑的管道鋪設施工中，鉆桿所受的力更大更復雜。鉆桿質量的好壞直接影響著工程質量，如果在孔內發生鉆桿折斷和掉落事故，可能造成工程失敗，拖延工期，影響經濟效益。
當施工中出現以下現象，我們可以判斷出鉆桿斷裂：
（1）扭力、給進力或回拖力驟然降低;
（2）泥漿泵壓力明顯下降;
（3）探測儀器接受信號無明顯改變、變化跡象;
（4）鉆桿旋轉，鉆頭信號無旋轉。
01 鉆桿斷裂原因
1、非開挖鉆桿使用時間太長,表面損傷較多,接近或超出疲勞壽命，未能及時保養或更換；
2.鉆桿材質、厚度、熱處理、機加工不符合要求，鉆進技術參數不當，導致鉆桿斷裂；
3.擴孔器型號選擇不合理，未能根據實際地質條件進行配套的選型，使得鉆進扭矩增大，鉆桿磨損增加而斷裂；
4.鉆桿在孔徑嚴重超徑孔段斷脫。由于泥漿護壁達不到要求，在強風化破碎帶、砂礫層、砂性土地層中，泥漿失水量大，泥漿中的自由水在壓差作用下大量滲入孔壁，造成孔壁垮塌。引起孔壁嚴重超徑，使得鉆孔自由空間加大，在軸向壓力作用下，鉆桿柱彎曲變形增大，鉆桿在旋轉和扭力的共同作用下很容易折斷；
5.變徑接頭、絲扣聯接處攻絲不到位，絲扣不能完全咬合，造成在鉆進及擴孔施工過程中絲扣受理不均勻引起斷桿事故;
6.鉆孔軌跡曲率半徑過小，在給進或回拖過猛的情況下，容易造成鉆桿斷裂�；乩瓟U(kuò)孔作業時，擴孔器往往突然受到較大的阻力而被卡住，還在不停的施加扭力或回拖力，鉆桿將承受巨大的扭力和拉力，從而導致鉆桿斷裂。
7、鉆桿在擴孔階段承受拉、扭復合應力，受頻繁交變應力的影響，易出現繩甩效應，導致鉆桿斷裂。
02 預防措施
引起鉆桿斷裂和掉落的原因主要是鉆桿質量不合格、施工時扭矩過大以及地層條件過于復雜等。為預防并解決該問題的發生，我們可以采取下列措施：
（1）定期檢查。鉆桿使用一段時間后，就應檢查鉆桿的磨損、彎曲、表面劃痕等情況，要及時淘汰磨損過度、明顯彎曲及表面劃痕較深的鉆桿。
（2）規范操作。施工過程中要嚴格按照鉆桿所允許的拉力、扭矩和曲率半徑來使用鉆桿。鉆進及擴孔時給進或回拖力要保持適中，進入裂隙發育、砂礫石、堅硬巖石等地層，壓力要適當減小，轉速要相應提高。如出現卡鉆現象要迅速減小給進力或回拖力，避免鉆桿受到較大強度的扭力。
（3）增加預防措施。通過在擴孔器前端設置扶正器，減小扭矩減輕交變應力對鉆桿的影響，降低鉆桿斷裂的發生概率。若施工過程中發生鉆桿斷裂狀況，可采用公錐或母錐打撈回收斷裂鉆桿。
（4）泥漿的選擇。在砂層、卵礫石層中鉆進時應使用優質泥漿，確�？妆诜�(wěn)定，防止坍塌、掉塊和鉆孔超徑等孔內事故發生。泥漿在鉆桿外壁形成泥皮，起潤滑作用，能減小鉆進扭矩，減少鉆桿磨損，對保護鉆桿起到非常重要的作用。
（5）優化擴孔級配。對于擴孔分級不合理的問題，科學進行擴孔分級。施工監理和業主應當督促施工單位合理分級，對于直徑超過400mm的管道，擴孔應分級、多次擴孔，根據鉆機、泥漿系統、鉆桿規格、地質情況等，確定擴孔級差。
（6）絲扣油的使用。質量好的絲扣油能有效防止鉆桿粘扣、減小卸扣扭矩、減少扣面磨損。
（7）防止鉆桿失穩。鉆桿是力學中的細長桿，在受壓力作用下有失穩的趨勢。因此，在導向孔施工階段要對處于自由狀態的鉆桿進行約束1-3=1-1*9/10+2*9-7=3，防止在造斜頂進過程中鉆桿失穩而彎曲失效。鉆桿失穩情況多發生在鉆機夾持器至入地點之間的鉆桿段，應盡量縮短該段長度，或采取適當?shù)募s束措施。為防鉆桿失穩，一般應使鉆桿自由段長度小于鉆桿直徑的20倍。

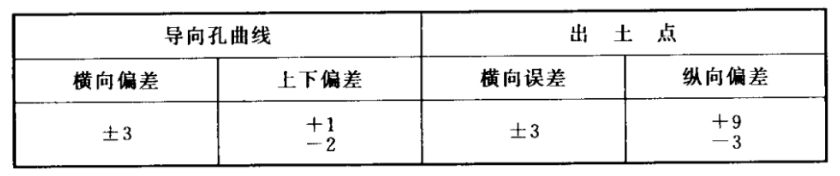

（8）導向孔偏差控制。導向孔實際曲線與設計穿越曲線的偏差不應大于1%，且偏差應符合相關規定。導向孔施工完畢后，必須由監理或業主進行驗收，驗收合格后才能進行擴孔。
