泥漿作為定向鉆工程的血液，除了起護壁作用外，還具有攜帶渣土、冷卻鉆頭、潤滑等功能，泥漿性能的好壞直接影響鉆進效率和生產安全。水平定向鉆技術廣泛應用于石油、天然氣管道鋪設、電力電纜、通信光纜埋設、給排水管線建設等領域，特別是在穿越河流、建筑物等障礙物時，能有效減少地面開挖，降低施工對環境和社會活動的干擾。
一、水平定向鉆泥漿的特點與指標要求
1、泥漿特點
水平定向鉆工程施工中泥漿的指標是變化的，不同的施工條件和底層環境對泥漿的要求不同，因此泥漿的現場配制方法和配方上可能有所不同。
1.1、流變性參數
在現場施工中,通常采用塑性流型進行泥漿的流變性描述,其參數一般包括粘度、動切力、靜切力以及觸變性。
(1)粘度
泥漿粘度對水平定向鉆施工有很大的影響,主要表現在:泥漿粘度高時,其攜屑能力強、護壁性能好、不易漏失。但粘度增大會造成泥漿流動阻力增大,消耗功率增大,降低鉆頭的沖擊切削能力,影響鉆進速度;同時其凈化能力變差,增大泵吸阻力，影響清孔時間。泥漿粘度低時,其攜屑能力、護壁性能變差。因此,應該根據不同情況配制不同粘度的泥漿。
(2)動切力
動切力反映泥漿在層流流動時形成空間網架結構的能力。在水平定向鉆施工中,通常用動塑比(動切力與塑性粘度的比值)來表示剪切稀釋性的強弱。
(3)靜切力
泥漿的靜切力反映泥漿的攜屑懸浮性能。
(4)觸變性
其觸變性是指攪拌后泥漿變稀(切力降低),靜置后泥漿變稠(切力升高)的性質。在水平定向鉆施工中,通常要求泥漿具有良好的觸變性。
1.2、濾失性參數
泥漿的濾失性是泥漿的一項重要性能,它與泥漿的造壁性緊密相連,尤其是當穿越松散、破碎以及遇水失穩等不利地層時。
泥漿的濾失量主要與膨潤土的類型、水化分散程度、泥餅的致密程度等因素有關。泥漿的濾失量小時,泥餅薄而致密,有利于造壁清孔;泥漿的濾失量大,泥餅粗而疏松,不利于保護孔壁。
2、泥漿指標要求

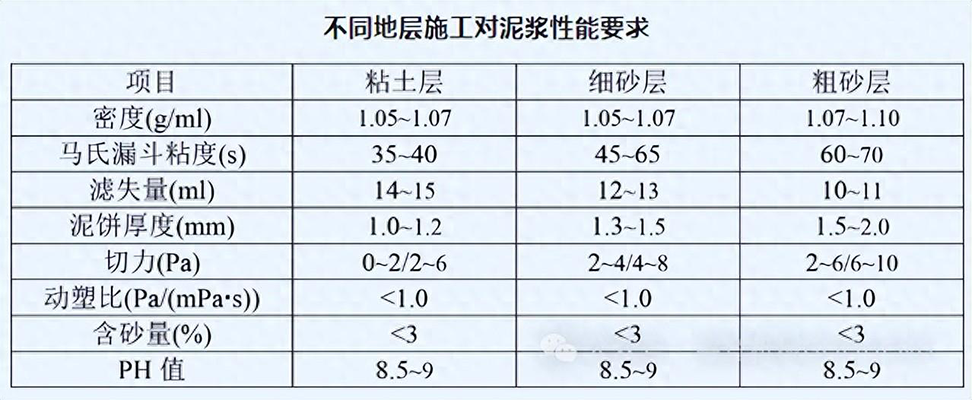

不同地層施工對泥漿的性能要求
(1)粘土層。
粘土層一般為沖積砂土層、粉砂土和淤泥。土質構造較硬實，吸水較強，其中以黃色泥巖、褐色泥巖最具有代表性。在粘土層鉆孔具有可鉆性好，成孔性好，鉆具在土中旋轉推進、造斜和出土都能比較好的成孔，不易坍塌，是最容易穿越的地層。
(2)細砂層。
砂層地質構造特點一般是少量的粘土或粉質土夾雜大量的黃砂，其中還含有一定量的卵石和礫石。在砂層鉆孔具有成孔性一般，易塌、易漏失、吸水能力強，導向孔和回?cái)U(kuò)孔時極易坍塌。
(3)粗砂層。
粗砂層往往含有大量的黃砂、含水量較大的流砂，其中包括卵石、礫石，此種地層一般比較少。在粗砂層鉆孔具有成孔性極差、易坍塌、易漏漿，易造成大區段的井壁坍塌或掩埋鉆具或機具，鉆進速度慢，鉆具、機具磨損嚴重。
二、水平定向鉆泥漿配制
泥漿的主要工藝性能是流變性和失水造壁性,現場控制的主要性能指標是粘度、密度、濾失量和含砂量。而對于水平定向鉆施工,要求泥漿具有一定的特性,保證水平定向鉆成孔效果以及在擴孔、管道回拖過程中的穩定性;并要求在施工過程中注意觀察井眼泥漿返回情況，以便準確判斷鉆進及回拖過程中不同穿越地層的地質情況,優化泥漿配方,調節泥漿性能,確�？锥吹姆�(wěn)定及施工成孔的進行。特別在管道回拖過程中,提高泥漿的潤滑性,降低摩阻,增強攜砂、巖效果。按照穿越不同地質、穿越長度及穿越管徑,需在鉆導向孔、預擴孔及回拖過程中采取泥漿護壁措施，具體措施除保證傳統配比外,再按一定比例加大泥漿材料用量,從而達到提高泥漿粘度，保證孔壁安全(用有泥漿測試儀每?jī)尚r(shí)測量一次泥漿粘度)的效果。
三、水平定向鉆施工泥漿用量控制
1、鉆導向孔階段
導向孔鉆進階段是管線穿越的關鍵。在管線穿越孔還沒有貫通的情況下，導向孔鉆進過程中穿越泥漿是在盲孔中向入土點返出，如果入土點前端孔堵塞，則有可能在穿越沿線冒出泥漿。因此在管線導向孔的前100米，應采取較大的泥漿量以便攜帶出破碎的鉆屑，使孔洞保持順暢。在導向孔的后半段，泥漿壓力減小，因?yàn)榇┰骄嚯x越長泥漿很難再?gòu)娜胪咙c(diǎn)孔洞內返出。

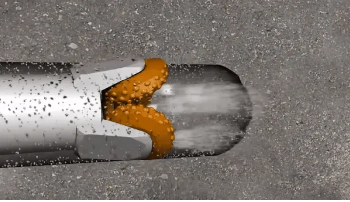

定向鉆鉆頭鉆進演示圖
2、擴孔階段
在擴孔的前段，應采取較大的泥漿量，通過泥漿的流動將孔內的鉆屑帶到出土點。在擴孔中段，泥漿量減小，因?yàn)榫嚯x出土點和入土點較遠，泥漿從這兩點返出需要較大的壓力，若采取大的泥漿壓力可能從沿線位置冒出泥漿。在回?cái)U(kuò)到距離入土點較近時，泥漿排量應再次加大，泥漿將從入土點孔洞返出。
3、回拖階段

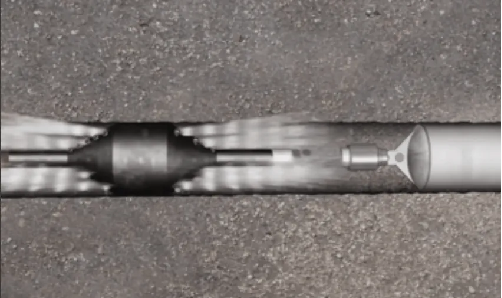

在管線回拖階段，整個穿越孔內已充滿了泥漿，此過程中泥漿的排量與壓力均不應太大，隨著管線進入穿越洞孔，孔內的泥漿將被管線擠出，因此管線回拖應緩慢進行。
四、結語
泥漿配制方法是以鉆進土壤地層為基礎的。只有在了解了土壤地層的特點后，才能正確配制出合適的泥漿。高質量的泥漿配制又是建立在優質的造漿材料基礎上的，特別是作為主要造漿材料用的膨潤土，只有質量上乘的鈉基膨潤土，才能配制出合格的水平定向鉆用泥漿。
非開挖技術的成熟應用，正逐漸改變著我們的城市基礎設施建設方式。它以其高效、環保、低影響的特點，為城市的可持續發展注入了強大的動力。未來，隨著技術的不斷進步和創新，泥漿與非開挖技術必將在更多領域發揮重要作用，為我們創造更加便捷、美好的生活。
