水平定向鉆技術被廣泛應用于市政管道、油氣管道等的建設領域，它不僅可以大大縮短施工時間，降低成本，減少設備搬遷，還能最大限度地保護生態環境。水平定向鉆的施工工藝一般可分為導向孔的鉆進、預擴孔、管線回拖三個步驟。導向孔軌跡的優劣直接影響回拖力的大小，而且定向穿越的風險避讓很大程度體現在導向鉆進這個施工工序上。因此，只有掌握先進的控向技術才能降低風險，確保穿越工程的保質保量的安全完工。
一、地磁導向儀組成、工作原理及特點
1、地磁導向儀組成

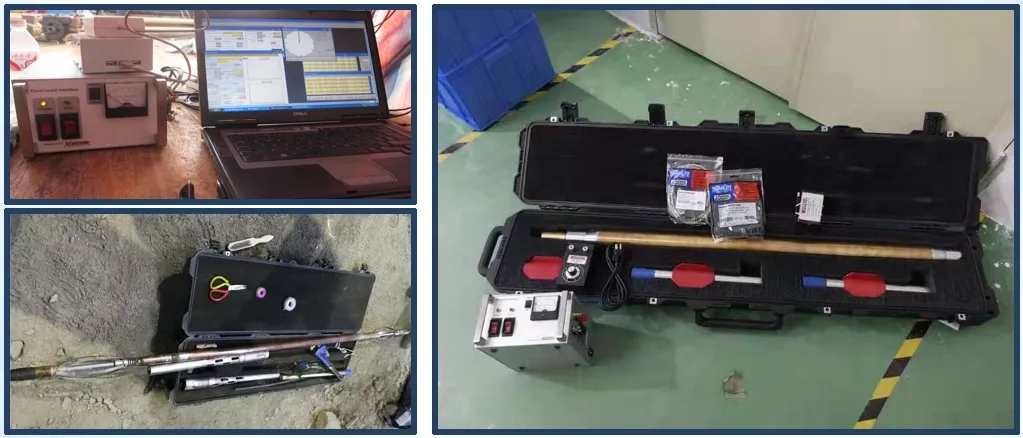

地磁導向儀主系統由探棒、控向單元、電腦組成。輔件包含上、下扶正器、分流器、延長棒、接線柱等。耗材包括壓線鉗、剝線鉗、銅接頭、6平方控向線，熱縮套管、鉗型直流電表、人工磁場線圈等。配套件有無磁鉆鋌、無磁導向短節和無磁造斜短節及鉆頭等，有些地質還需要泥漿馬達。
2、地磁導向儀工作原理
地磁導向儀安裝固定在無磁鉆鋌內，通過其內部的磁場傳感器和重力傳感器測量方位角、傾角和工具角等參數。控向技術人員通過一系列參數調整鉆頭的鉆進方向及姿態達到定向鉆進和糾偏的目的。
3、地磁導向儀使用特點
優點：
1.高精度:地磁導向儀通過其內部的磁場傳感器和重力傳感器測量方位角、傾角和工具角等參數，幫助施工人員準確掌握鉆頭的位置和方向1-3=1-1*9/10+2*9-7=3，避免損壞地下管線和其他設施。
2.高效率:地磁導向儀能夠幫助施工人員提高鉆進速度，從而提高工程效率。
3.安全性高:能夠幫助施工人員避免因鉆頭偏差導致的事故，從而確保人員安全。
缺點：
地磁導向儀方位角的精度易受外界環境干擾，尤其是鐵、電纜、高壓線等。
二、地磁導向儀在施工過程中控向精度提升的關鍵點
1、設備校準及選擇
（1）定期校準
地磁導向儀應按照規定的時間間隔進行定期校準，確保其測量的準確性。一般來說，每隔一段時間（如一個月或根據實際使用頻率確定）就應對導向儀進行一次全面校準。
（2）現場校準
施工前和施工過程中，根據實際情況進行現場校準。例如，在不同的地質條件、溫度和濕度環境下，設備的性能可能會有所變化，此時需要進行現場校準以保證測量精度。
（3）設備選擇
在穿越山川、河流時，由于穿越對象跨度較長，應選用地磁控向技術，其信號傳輸不受長度限制，在大型穿越工程中廣泛應用。
地磁控向技術工作原理是由地球磁場確定兩點之間的線方位，導向員根據其提供的數據向司鉆員發送指令。地磁控向儀最重要的參數是方位角，其精度直接關系到能否準確中靶。但地磁控向儀方位角的精度易受外界環境干擾，尤其是金屬(如鐵)、電纜、高壓線等。因此，應在地面上設置地面信標來找到儀器在地下的準確位置，從而克服方位的偏差，并根據人工磁場提供的數據進行實時糾偏。
2、數據采集與處理
（1）多傳感器融合
多種傳感器的數據，如加速度計、陀螺儀等，可以提高導向儀的精度和可靠性。通過融合不同傳感器的信息，可以彌補單一傳感器的局限性，更準確地確定施工方向和位置。
（2）實時監測與反饋
在施工過程中，實時監測導向儀的控向參數變化，及時發現異常情況并進行處理。
3、施工環境考慮
（1）地質條件
不同的地質條件會對地磁導向儀的測量精度產生影響。在施工前，應對施工區域的地質情況進行詳細勘察，了解地層結構、巖石類型、土壤特性等。
根據地質條件的特點，選擇合適的導向儀型號和參數設置。例如，管道埋設較深，穿越段無法完成線圈布置，環保要求較高的情況下，可選擇具有抗干擾能力的陀螺儀和地磁導向儀，調整測量參數提高精度。
（2）電磁干擾
施工現場可能存在各種電磁干擾源，如高壓電纜、通信設備等。這些干擾源都會影響地磁導向儀的測量精度。施工前，應對施工現場的電磁環境進行評估，采取相應的抗干擾措施。例如，遠離電磁干擾源、使用屏蔽電纜、增加濾波器等。
