1842年，在紐約莫霍克安裝了有記錄以來最古老的現代混凝土管道，該管道使用了100多年。混凝土管道中使用鋼筋的概念于1896年首次在法國提出。該技術于1905年傳入美國，此后被廣泛應用于暗渠、下水道、雨水管道和壓力管道的安裝。鋼筋混凝土管(RCP)使用壽命長、強度高、經久耐用，是承包商和業主的經濟之選。
預制鋼筋混凝土管是進行非開挖頂管作業時最常用的管道材料，頂管作業涉及地下深層安裝，傳統的開挖方法無論在環境上還是經濟上都不可行。

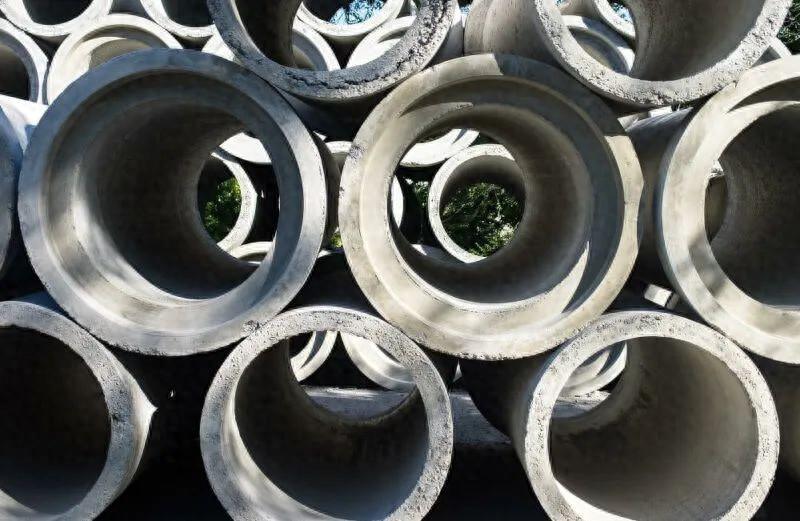

鋼筋混凝土管(RCP)
鋼筋混凝土管（RCP）基本上是混凝土管，但用鋼筋增強了強度和柔韌性，以承受土壤壓力和作用在管道上的其他力。制造鋼筋混凝土管所需的材料包括水泥、骨料、鋼筋和混凝土外加劑，并按照標準規格進行混合。預制鋼筋混凝土管被認為是最堅固的管道之一，可根據特定的負載條件進行設計。
鋼筋混凝土管道的固有強度使其相對獨立，從而減少了對周圍土壤的依賴。在頂管作業中，將鋼筋混凝土管道推入地下需要相當大的頂力，而它能夠承受這種頂力。北太平洋鐵路公司于1896年在北美首次采用混凝土頂管技術在鐵路下方安裝排水系統。從那時起，隨著技術的進步和混凝土中鋼筋的增加，使用頂管方法已可以安裝超大直徑的混凝土管道。
頂管施工工藝

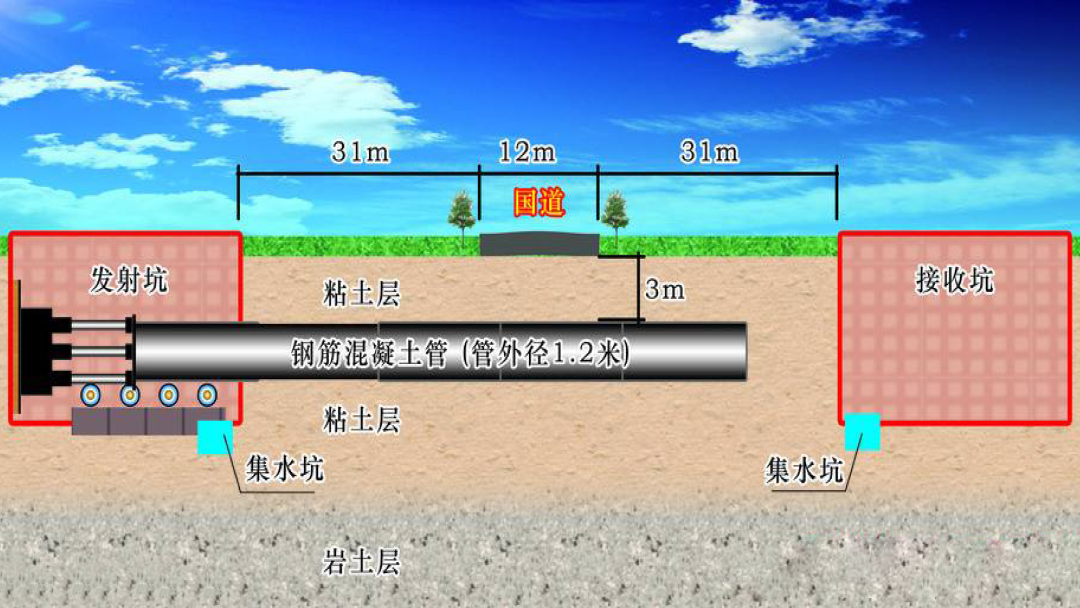

頂管施工需要兩個工作井：一個位于指定路線的起點，另一個位于終點。始發井是放置頂管設備及其相關部件的平臺。工作井后部的主頂裝置提供必要的沖擊面，幫助頂管前進。

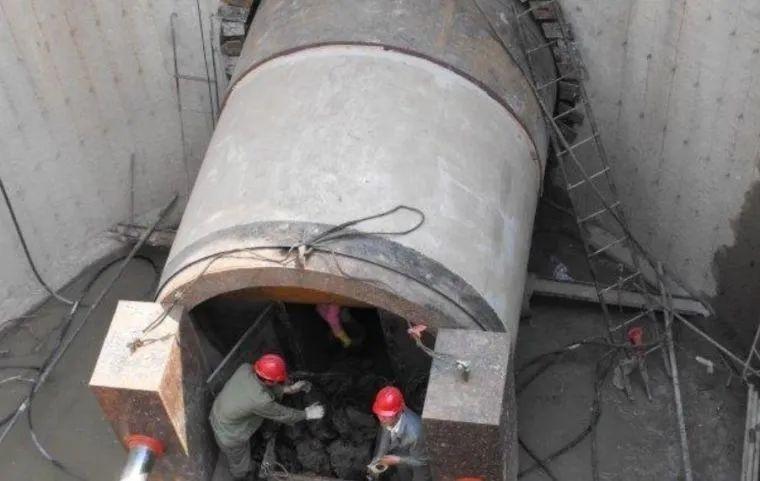

管道前端的土壤是通過人工挖掘、頂管機 (MTBM) 或隧道掘進機 (TBM) 挖掘出來的，具體取決于要頂進的管道直徑。當需要安裝長距離管道時，有時會使用中繼間。這樣可以減少推動管道所需的軸向推力。
管道在頂管機后面跟隨，設備殼體還可保護工人免受落土傷害。頂管機在接收井吊出，至此整個推進過程完成。
頂管上的載荷類型
軸向荷載
管道上的軸向荷載受掘進方法、潤滑泥漿類型、管道直徑、土壤摩擦力和管道長度等因素的影響。荷載應在管道周圍均勻分布，防止應力集中在某些區域。
管道的橫截面積 (CSA) 通常足以承受頂管作業時的壓力，但應在頂管前確定管道將遇到的預期頂力。如果頂力過大，可能需要抗壓強度更高的混凝土管。硬紙板或?qū)嵭灸z合板等緩沖材料將有助于在管道圓周均勻分布壓力。
橫向荷載
如果推進框架與管道沒有對齊，就會產生橫向載荷。當管道失去其軸線和高程，需要調整管道重新對齊時，也會出現橫向載荷。這種行為會在管道的管口和插口端產生剪切載荷。
地質和動態載荷
埋在地下的管道會受到上方土壤的載荷以及可能經過管道的來往車輛的影響。所需的管道強度取決于土壤覆蓋深度、土壤質量、超挖和動態載荷等因素。超挖通常在推進操作完成后進行灌漿。
管材特性
頂管作業所需的管材應符合規定的材料和制造標準。應確保鋼筋籠為圓形而非橢圓形。頂管作業中使用的管道需遵守以下要求：
鋼筋混凝土頂管應能承受工程要求的外壓荷載和內水壓力，其指標應滿足GB/T 11836 和設計要求；
應滿足頂進施工設計的管材允許頂力要求；
鋼筋混凝土頂管的混凝土強度等級不應低于C45，混凝土抗?jié)B級別不應低于P8或滿足施工設計要求；
鋼筋混凝土頂管的端部應平整、垂直，長度方向應保證平直度。端面傾斜允許偏差符合要求，頂管產品質量執行GB/T 11836-2023《混凝土和鋼筋混凝土排水管》國家標準。
總結
使用頂管等非開挖方法鋪設管道已經無需對地面開膛破肚。眾所周知，開挖施工會占用大量空間，影響地區經濟和生活。當需要避免地面干擾時，例如在堤壩、機場或高速公路下安裝管道時，以及安裝深度較深時，都可以使用頂管施工法來安裝RCP管道。
鋼筋混凝土管道的高強度十分適用于頂管作業，因?yàn)?/span>它能夠承受將管道向前推進的巨大頂力。它的另一個優點是，由于外表面光滑，摩擦阻力小，因此使用RCP管道不易偏離軸線和坡度。
鋼筋混凝土管道的固有強度能夠承受土壤覆蓋所施加的靜載荷，以及經過管道上方的車輛等物體所施加的動載荷。
