一、排水管線現狀
截止2016年底，全國設市城市、縣（不含建制鎮及以下）累計排水管道長度74.8萬公里，其中污水管31.21萬公里（占比41.7%），雨水27.66萬公里（占比36.98%），雨污合流15.97萬公里（占比21.35%）。設市城市排水管道長度57.7萬公里，縣城排水管道長度17.2萬公里。
隨著我國排水管道的建設，接近使用壽命的管道也越來越多。目前，我國在運行的排水管道數萬公里已達到使用年限，管道存在內外滲漏嚴重，污水外滲對管道周圍土壤和地下水造成污染，地下水內滲造成污水濃度不達標。管道嚴重老化，造成污水四溢、地面塌陷。部分管道由于長期運營，腐蝕嚴重，現在有約35%左右的管網都是帶病運行。部分排水管道在建設時所用的管道就以次充好，管道質量低劣，抗?jié)B抗壓等主要指標達不到要求。部分管道的結構設計落后，采用剛性連接的平口管和企口管，使管道不能承受較大地震的沖擊，也很難承受地基的不均勻沉降，再加上施工時管道基礎、回填土沒有按要求壓實處理，使管道剛鋪設不久就出現破裂、變形。
目前城市地下基礎設施錯綜復雜，城市交通繁忙，地下空間利用向縱深發展。以前傳統的道路“開膛破肚”式維修更新地下管道已經嚴重影響城市交通和城市居民生活，非開挖工程將是以后施工的重要選擇。
“非開挖技術”國際上定義為“利用微開挖或不開挖技術對地下管線、管道和地下電纜進行鋪設、修復或更換的一門科學”。

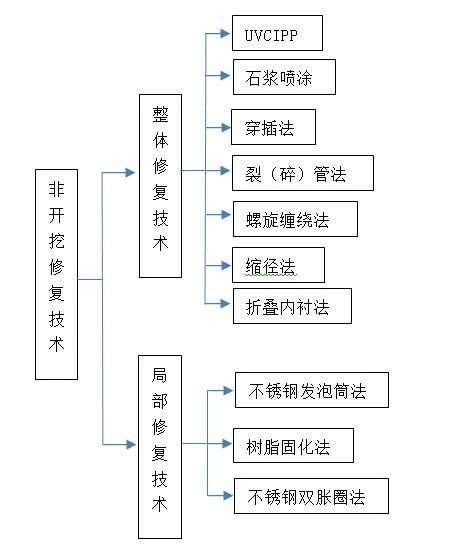

排水管道非開挖修復技術提倡“清淤疏通---檢測評估---修復”的工藝模式。
從本期開始，將逐一為大家介紹各項修復技術，敬請關注。
本期介紹石漿噴涂技術。
三、石漿噴涂技術
1、工藝簡介
石漿噴涂修復主要是對運行時間久的管道內壁出現腐蝕和井壁裸露的檢查井進行修復，修復完成后可達到加固檢查井，延長其使用壽命的目的。特別是對于井壁裸露的污水井，可以防止污水滲漏污染地下水。
該技術采用專門設備，通過高速氣流，將預先配置好的膏狀特種材料均勻“吹到”需要修復的管道或檢查井壁上。在常溫條件下自然固化，可一次性控制噴涂材料的厚度，也可多次噴涂控制材料厚度，形成完整、連續致密的內襯層。
1910年，該工藝在美國由卡爾•愛克力在雙骨水泥槍的基礎上開發設計，被引入到建筑行業。在隨后的幾十年經過快速發展，直到1951年被美國混凝學會采納，現在應用到濕混工藝，并在美國和世界各地已獲得普遍接受。
2、修復材料

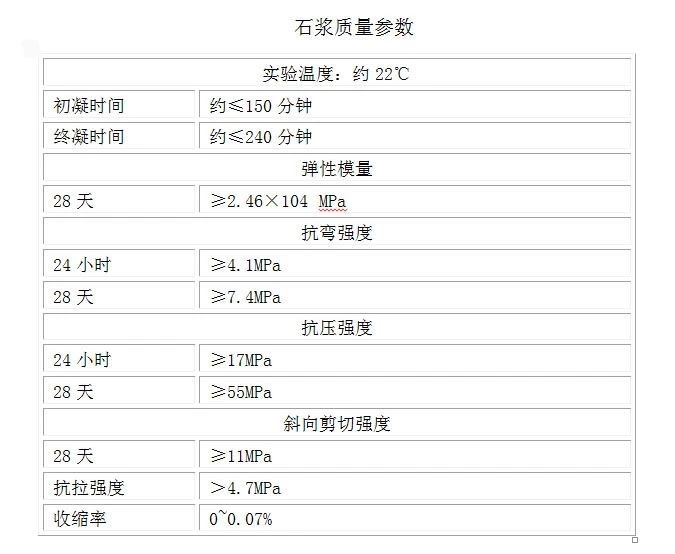

石漿材料是一種結構穩固，耐用的結構材料，與混凝土、磚石、巖石、鋼鐵和許多其他材料具有優異的粘結性能。它具有高強度、低吸水性、良好的耐風化性和耐多種化學腐蝕。離心鑄造砂漿的物理性能均優于傳統的砂漿或混凝土。

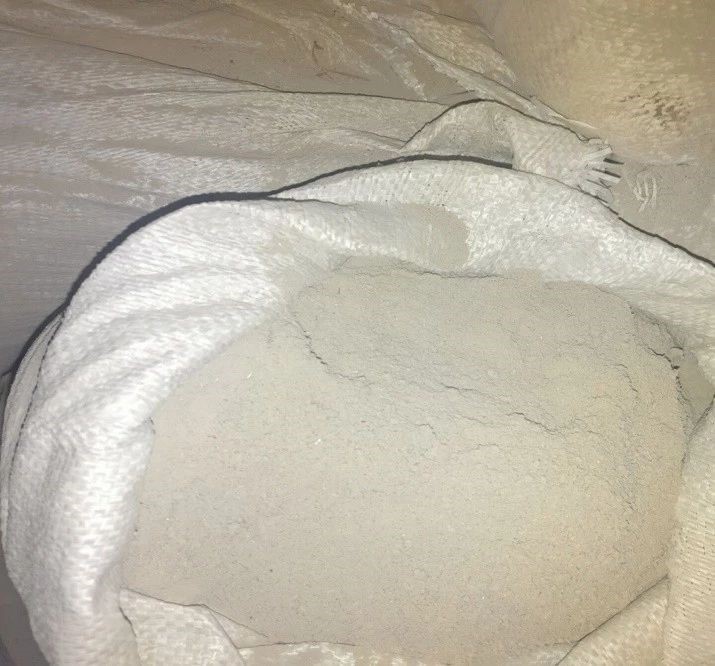

石漿材料

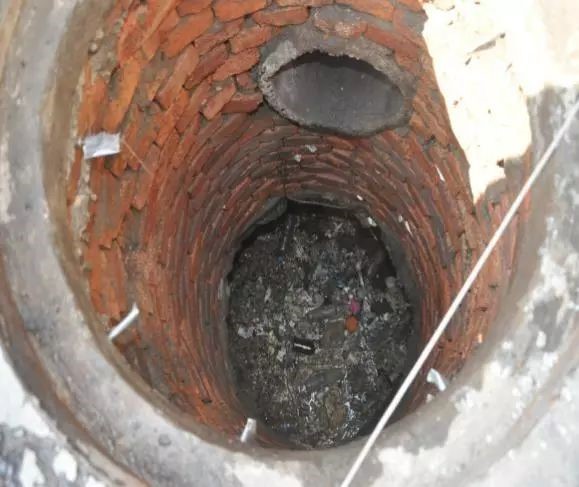

檢查井修復前

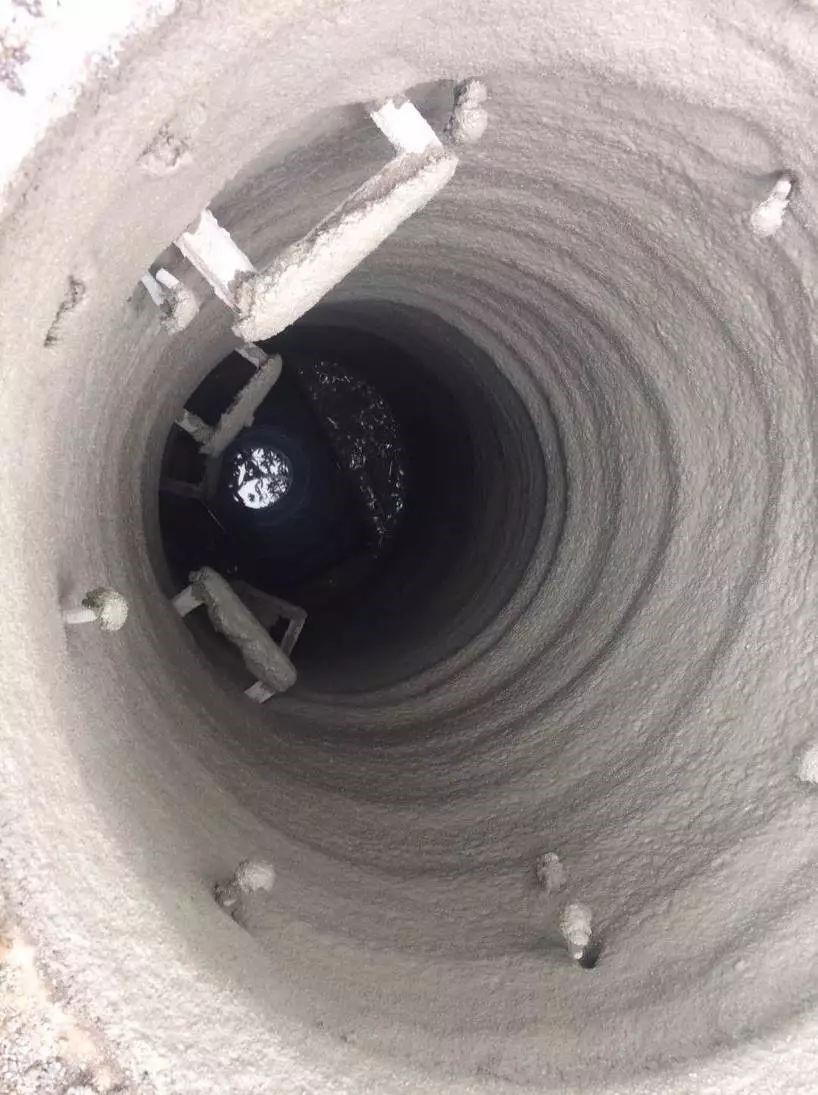

檢查井修復后
3、施工工藝
1）旋噴法
旋噴的方法是把噴涂材料由混合器泵到軟管并進入旋轉式噴頭噴出。噴頭頭部使用空氣，以90度角度噴出物料；旋轉式噴法的覆蓋是通過以上下移動以一致的速度完成；旋轉式噴法絕不能在修復過程中停止，直到任務完成為止。當工程完成，噴頭應停在檢查井的頂部或底部，但不能停在檢查井中部。如果修復過程中突然停止或不能保持一致的速度進行修復，旋轉式噴法會導致不同的厚度和材料的浪費；可逆調速絞車應安裝在檢查井與連接到旋轉式噴頭的三角架上以控制旋轉式噴頭從頂部至底部的連續升降噴速與覆蓋。

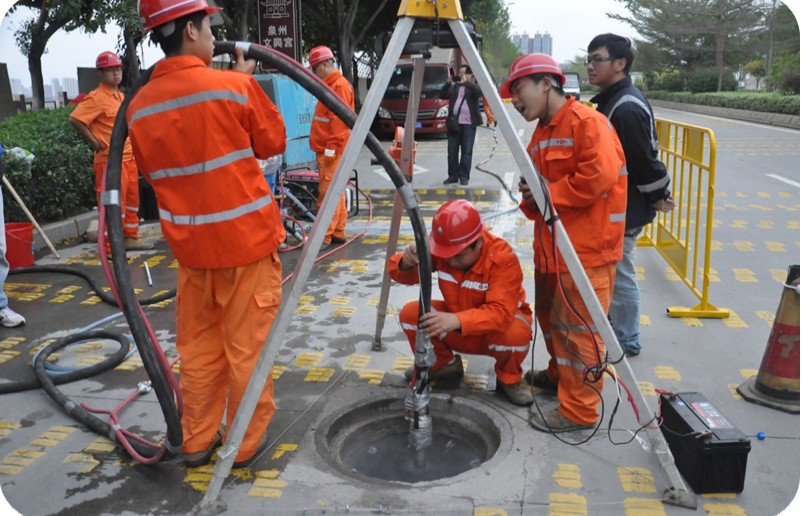

旋噴法
2）手噴法
如旋噴法因場地限制無法使用（比如方涵等空間）或檢查井不是直身圓筒型，手噴的應用是必需的。工作人員穿戴好防護用具之后用持噴槍均勻連續的將石漿噴涂至施工點。
①噴涂操作開始時，操作會先噴檢查井井頂；
②噴檢查井井頂時，噴漿操作者需將角度向上噴射在不小于45度角，噴涂過程中會前后重復，直到所要求的厚度為止。每層噴涂速度要一致。不要一次達到全層的厚度；
③噴檢查井墻壁時，噴漿操作者需左右移動，從底部開始到頂部以一致的速度噴每一層，直至所需厚度為止。不要試圖一次過噴全層的厚度；
④檢查井壁上所需的厚度可通過金屬標記再用電子測量裝置或雙向計算標記來量度噴漿厚度；
⑤最后檢查井井底用相同方法左右移動以一致的速度噴每一層，直至所需厚度為止。

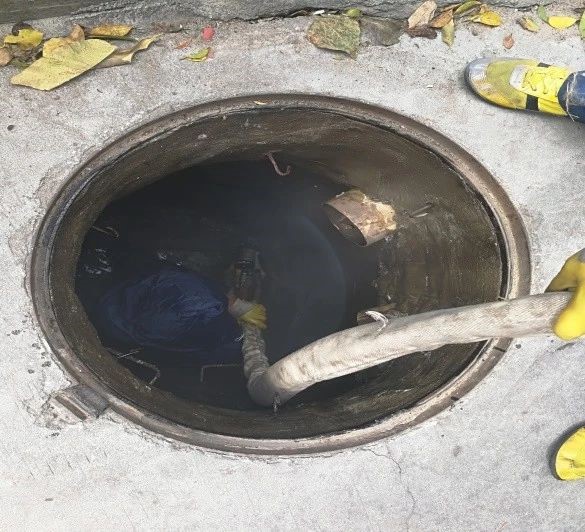

手噴法

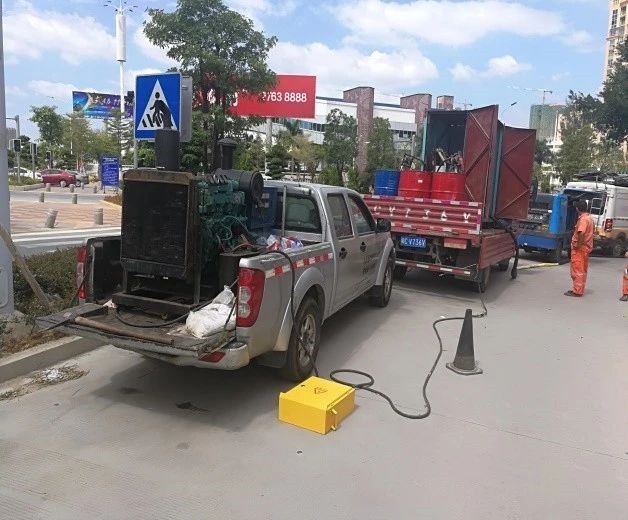

4、施工設備
噴涂攪拌機/空壓機/進料軟管/噴頭/升降機/發電機。

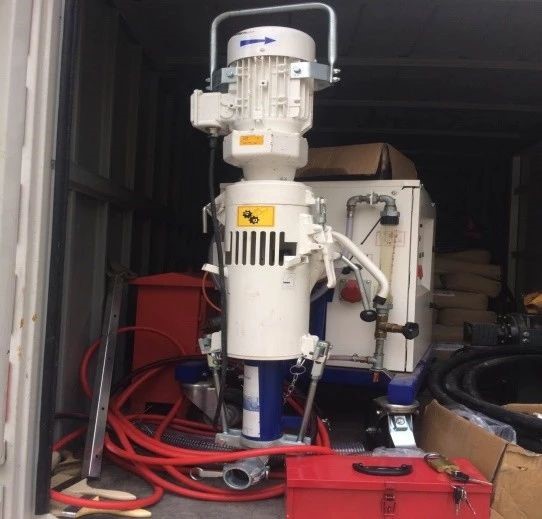

噴涂機（攪拌石漿用）

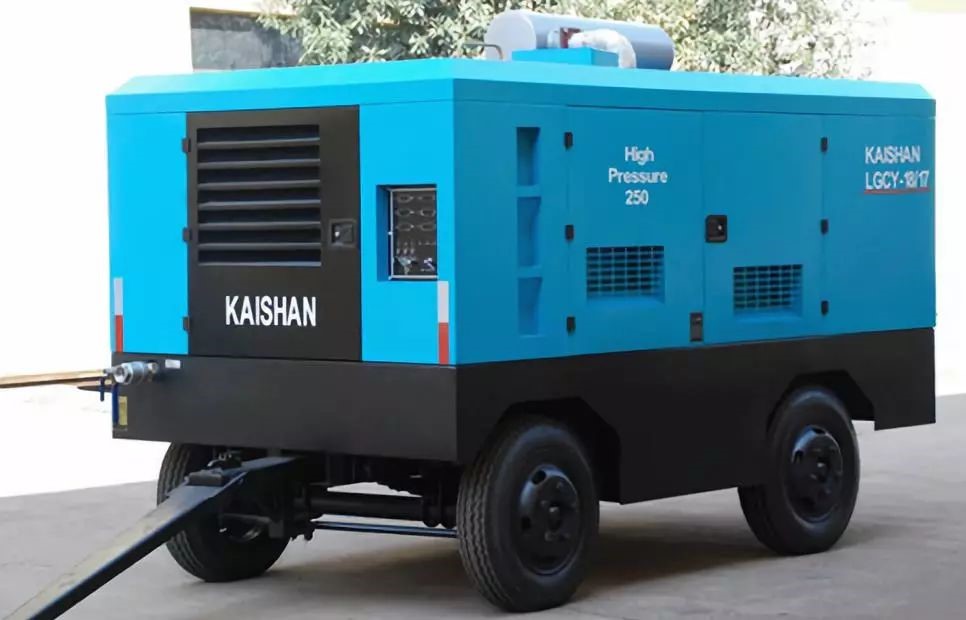

空壓機（送風量不低于7m3/小時）
發電機（220V\6.5Kw以上）
旋轉噴頭（噴井用）
支架噴頭（噴管用）
5、施工過程
1）現場踏勘。查看施工地點的交通、地理環境、居民居住狀況，需修復管道的管徑大小，檢查井的井室大小，水位情況。
2）施工方案的制定。根據交通狀況制定施工時間。
3）施工現場安全防護設置。根據施工時間（白天或夜間），設置不同的安全防護，安全瞭望人員的增減。
4）用氣囊對施工管段或檢查井的上下游及支管進行封堵、抽水、降水。
5）預處理。對施工管段或檢查井進行清淤、疏通，用特殊設備（鋼絲網、止水麻袋）對管壁或井壁進行刷洗、清洗、積水清排，對管段接頭大的裂縫、滲水點進行預處理，井壁進行勾縫。
6）設備安裝、調試。空壓機、攪拌機、壓力水源、電源、噴頭、三腳架、送料管等的安裝，噴涂材料粘稠度的調試。
7）噴涂施工。
8）質量檢查。噴涂層厚度、各項技術指標是否達到施工要求。
9）人員、設備、安全防護設施的撤離。
6、施工注意事項
噴涂需要從上而下一層一層開始噴涂，中間不能有停留。保證每次達到相同厚度，此處利用升降機進行作業，保證勻速。
噴涂過程中停留時間不能超過7-10分鐘，如停留時間過長會導致石漿在管內結塊，需要立即清理。
管道噴涂中與井噴涂區別在于：管道噴涂需要將噴頭置于支架上，用牽引機拖曳支架倒行進行修復。在管徑較大的管道時，建議人工做好防護措施后進入管道內跟隨支架噴頭，推動噴頭往返噴涂。（此支架上有導槽，可以前后滑動）
此工藝主要用于DN600以上水泥管道，對于管道內壁腐蝕有較好效果。
在進行手噴時，人員作業時必須佩戴好防護用具。人員進行噴涂作業時，當天作業完成后應立即更換工作服，防止石漿材料長期接觸皮膚。

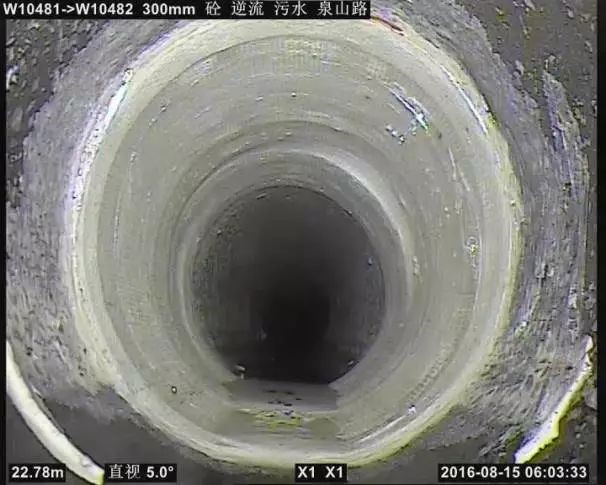

管道噴涂修復后
