產品特點 ：主要用于油水井管道及金屬容器的除垢及清洗，速度快，成本僅用主材料的20%，費用低，為油田地面管線的清洗提供了新的途徑。
一、技術原理：
空穴射流方式是最近幾年發展起來的一種管道清洗技術，應用的主要技術是空化原理，即流體在壓力和特定設備的作用下，形成大氣泡或空腔，發生爆炸，形成強烈的聲波、震動源和瞬時的高溫，對周圍的物質施加壓力和融解熱，從而達到清洗管道的目的。與pig（清管器）清洗、酸洗等方式相比，空穴射流方式具有環保、節水、省時、高效、低成本、無腐蝕、清洗速度快及質量高等特點，在石化、煤礦、化工、船舶和交通等行業的管道清洗作業中，得到廣泛的推廣與應用。
1 空穴射流方式的系統組成 基于空化射流的管道清洗系統，主要是由控制、脈動裝置，堵塞裝置，噴射裝置，噴桿與噴嘴組件的安裝、對齊及插入裝置等部分構成。 控制、脈動裝置1主要是用來控制給水、脈動等工作，即一方面供給清洗用水（或清洗液），另一方面使水產生脈動，使管中產生聲波。風琴管2主要作用是產生壓力波，形成空化現象。堵塞塊3用來臨時堵住被清洗的管子的另一端，保證在管子中填入不可壓縮的靜態清洗液柱，保持額定的壓力，導致空化的產生。堵塞塊在壓力增加到超過額定的壓力級時，從管子中排放出來。 2 孔穴射流方式的清洗機理 2.1空化的微射流清洗作用 空化現象發生在結垢物或管內壁表面處，所形成的空化泡閉合時是不對稱的，它起初呈球形，繼而迅速地進行不對稱收縮，形成一個流速較大、指向固體表面的液體射流，在物體表面或其附近形成高壓區。由于空化泡破裂時產生的巨大能量集中作用在許多非常小的面積內，從而在四周局部區域產生極高的集中應力，對固體表面形成巨大的沖擊作用，產生垢質局部表面破壞，對垢質進行剝蝕，使管內壁被徹底清洗。 2.2 空化的壓力脈動清洗作用 通過液體中駐波的產生，在液體中形成無數微小的泡沫。在壓力脈動下，泡沫不停地被壓縮與釋放，在液體中產生振動�？栈�(yīng)產生不同的頻率振動， 通過液體傳至污物及管子，由于管子與污物是不同的材料組成，且決定它們固有頻率的結構也不同，為此，激發污物與管子以不同的頻率振動，從而打破了污物吸附在管子上的粘合力，使垢質變得疏松、易于清除。 2.3 空化的其它清洗作用 氣泡發生的爆裂還可以產生局域高溫，使垢質中熔點較低的物質軟化、分解，促使微射流清洗作用的加劇。3 提高空穴射流清洗效果的措施 通過現場試驗和分析，為了提高空穴射流管道清洗裝置的清洗效果，可以從如下幾個方面考慮。 （1）在空穴射流對管道清洗時，從泵到噴嘴上游的液流應盡可能為流線形，液流應盡可能為層流。為了促使在噴嘴的輸出側產生邊界層流，應盡可能配有一個高壓空氣集流管與噴嘴相連，并選取合適口徑的風琴管和堵塞器，促使空化效應的產生，提高清洗效果。 （2）在清洗液流中加入軟磨料（如聚合體等）、表面活性劑或清洗劑，可以提高清洗的速度和效果。這是由于空化效應產生的振動波能使固態顆粒在液體中產生聲共振，高速碰撞垢質，提高清洗效果。 （3） 控制清洗液的溫度也可以改善對污管的清洗效果。由于環境溫度增加，空穴的內爆過程也就越慢，因此，能通過冷卻清洗液加強清洗效果。 此外，改變靜壓、清洗液及氣體種類等，空穴內爆的強度也被改變，從而改善空化射流管道清洗法的清洗效果。二、技術特色：
不論是何種用途、何種材質的管線，使用時間長了必然產生積垢，必然影響其使用效果，有效清洗是必不可少的，清洗的目的是用有效的手段、很短的時間、低廉的成本使被清洗的對象盡可能地恢復到原設計狀態。該技術在流體力學原理上和清洗過程中的排污等方面有巨大的優勢，目前為國內所獨有。
經過技術監督局檢測認定空穴射流清洗技術的除垢率達98%以上。另外，對于有內涂層的管道，可以將空穴射流清洗器的尾端翅片彎成折角，并涂抹上光滑堅硬的樹脂，既達到了清洗效果又保證內涂層完好無損。
三、空穴射流流場數值模擬及優化設計

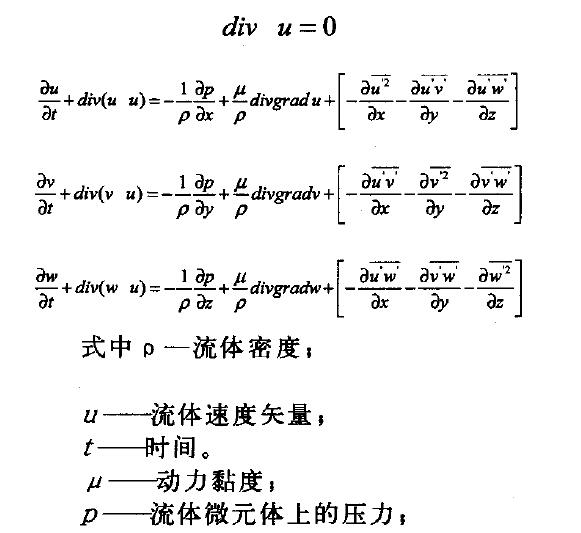

利用FLUENT軟件的SIMPLE算法對控制方程進行數值求解，通過“預測-校正”程序來計算交錯網絡上的壓力。管內射流可視為湍流，非定常的連續方程和Navier-Stokes方程如：
但湍流運動是不規則、隨機的，不可能計算出所有質點運動情況�？蓪⒎嵌ǔ５目刂品匠套骼字Z分解時均處理，即：
u,v,w,——速度矢量u在x，y，z方向上的分量；
變量上方有“——”為平均。
研究流域包括了清洗器葉片、縫隙及進口端連接出口端的管道。為縮短計算時間，由于流場的對稱性，模型取整體模型的1/12�？s放型縫隙尺寸為0~1.0mm。流場數值模擬邊界條件為：0.5MPa，出口壓力為0.1MPa，環境溫度300k，管徑60mm。
通過速度場、壓力場數值模擬結果可看出，流體在經過兩層葉片間由于水壓產生狹小縫隙后，速度急劇增大，同時在該處產生負壓效果，促進了空穴的產生。葉片存在最佳縫隙開度，而合理控制一定水壓下葉片縫隙開度的大小，與葉片的幾何形狀、尺寸、材料屬性等特性密切相關，結合彈塑性理論對清洗器的結構進行了優化設計。
四、與傳統清洗技術比較：
化學清洗有幾大弱點：
第一、腐蝕和污染：因清洗管道時必須使用化學清洗劑，極易造成管線腐蝕、污染環境。
第二、成本過高,時間過長；清洗長距離(幾公里以上)、大管徑(100mm以上)的管線，難度大、時間太長、成本偏高。
在管路清洗領域，“空穴射流”清洗器和現有的Pig清管器以及高壓水射流技術相比具有以下幾點優勢：
（1）清洗效果好�？昭ㄉ淞髑逑醇夹g(shù)運用的是流體力學中的“空穴效應”原理，在清洗過程中產生高速微射流和沖擊波，對油垢、化學垢、水垢、銹垢、軟性垢、硬性垢、粘性垢等多種垢質都能進行徹底清除。另外，對于有內涂層的管道，由于沉積物與管壁之間的附著力相對較小，可以調整空穴射流清洗器尺寸和結構，降低空穴發生的數量及強度，既達到了清洗效果又保證內涂層完好無損。
（2）清洗速度快。清洗器在1Km地下管線中的運行時間只有15分鐘左右，在水套加熱爐中的運行時間只有5分鐘左右即徹底完成清洗任務。
（3）清洗行程長。動力水流自清洗器的縫隙中激射而出，掃清了前面被清洗下來的污垢，不會阻塞。
（4）通過能力強，彈性變形大�？昭ㄉ淞髑逑雌饔扇嘈缘娜~片組成，收縮比可達30%以上。為預防卡阻，清洗器還能雙向行走，可以清洗

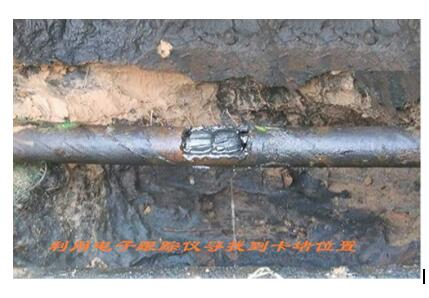

復雜的U型管、螺旋管，例如清洗盤管回程較多的水套爐。如果發生卡阻，使用電子定位儀可以在短時間內準確認定卡阻位置并排除。
（5）清洗范圍廣。對Φ40-1000mm的管路均可清洗沒有長度、垢質的限制。
（6）安全可靠。空穴射流清洗的水壓為2-12 Mpa，高壓水射流清洗的水壓必須達到60-120Mpa，在施工現場，除了遵章使用電氣焊以外，無安全隱患。
（7）真正實現了環保：由于是純物理清洗技術，對管道無損傷，對環境無污染�！翱昭ㄉ淞鳌奔夹g(shù)清洗距離長，安裝排污管后，污垢直接流入排污池，減少了對環境的污染。
5 結論 1）空穴射流工作壓力比普通的水射流壓力低很多，不需與化學產品接觸，工作環境的安全系數有較大的提高。結垢物通常是大塊排出，收集起來比較容易，對環境沒有影響。另外，空穴射流方式耗水量小、耗時短，具有較好的經濟效益。 2）空穴射流方式適合于通球管道和以碳?xì)浠衔锘鶠橹鞯能浾承猿练e物的清洗。如結蠟嚴重的外輸油應優先選用空穴射流方式。 3）對于管徑較小、垢質堅硬的管道不宜選用空穴射流方式。
