嘉陵江水平定向鉆穿越工程是元壩一德陽輸氣管道工程穿跨越單體長度最長的工程。該工程穿越位置位于廣元市蒼溪縣與南充市閬中市嘉陵江河道交界處，穿越工程等級為大型。穿越管線為D711mm×15.6mm L450M PSL2 SAWL鋼管，輸送介質為天然氣，設計壓力為9.80MPa，采用加強級 3PE 防腐。定向鉆穿越入土、出土點水平長度857.90m，實際長度868.00m。定向鉆穿越接點水平長度870.40 m，實長880.01m。穿越管線入土角定為13°，出土角定為12°，穿越管段的曲率半徑為1500D，穿越最小深度約為29.60m（對應管底設計標高 324.50 m）。
一、工程地質條件及施工不利因素
1、地形地貌
管道穿越場地屬嘉陵江河谷地貌，嘉陵江左岸（順流方向）為河流沖積平地，地勢高程在365.10~366.55 m，高差約1.55m，屬一級階地地貌；嘉陵江右岸地形起伏相對較大，局部地段存在陡坎，高程在357.84-377.50m，高差約20.34m，河岸局部基巖出露，出露巖性為砂質泥巖。
根據場地現場鉆探揭露，地層分布情況為第四系全新統耕土層（Q4pd）、第四系全新統沖洪積層（Q4a1+p1）及下伏白堊系下統蒼溪組（K1c）。穿越段揭露地層主要由耕土、粉土、粉質黏土、含黏性土卵石、卵石、砂質泥巖、礫巖和砂巖組成。穿越場地地層結構多樣、復雜，巖性分布不均，呈漸變接觸。
2、地質條件分析
根據穿越斷面巖性性質，結合穿越河流段工藝技術特點，穿越斷面各地層對穿越施工的適宜性分析見下表 。

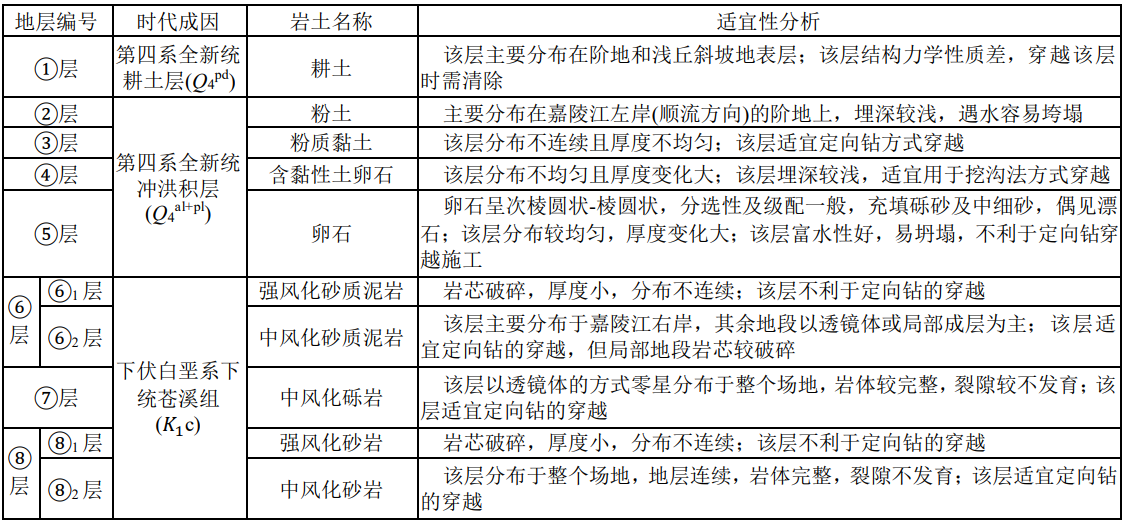

穿越地層對穿越施工的適宜性分析
其中，⑤卵石層、⑥1 和⑧1層強風化基巖砂質泥巖和砂巖，均不利于定向鉆的穿越，為該工程穿越施工重點關注地層。根據地勘報告，嘉陵江定向鉆入土側需穿越卵石層。
為此，根據穿越深度及穿越曲線，初步采用通過夯套管對入土點卵石層進行隔離方法，保障定向鉆穿越順利實施。
3、施工中遇到的問題
夯入基巖層的鋼套管規格為 D1 500 mm×32 mm，材質Q345B，夯錘施工阻力明顯增大，錘至套管管頭變形仍無法進尺；且套管內返水嚴重，降水困難。項目部決定更換為4500 t夯錘，重新就位、安裝、調試后施工2日也僅夯入近1 m。最后，明顯能看到套管向后反彈且管口明顯變形，不敢再貿然向前夯進，只能暫停施工。
補充地勘報告揭示該地層處含有漂石，套管前端中風化砂巖單軸飽和抗壓強度值達到31.6 MPa，屬于較堅硬巖。因此，套管前端經強度過高的漂石擠壓，阻礙其前進。若使用夯進力更大的夯管錘，鋼套管自身強度則無法承受。
二、清障技術方案比選
針對夯套管施工中遇到的問題，項目部會同業主單位、監理單位、設計單位、外協專家，對勘察報告、現場情況、工程難點進行細致研討，初步認為有以下 2 種處理方案：
1、重新夯套管
即在入土側原夯套管管位先打探孔，確認無當前存在的大的孤石或漂石情況下，重新夯套管即可。因重新夯套管與原夯套管同位，故此方案不需要額外占地。但是，基于可能帶來舊套管無法取出風險，故設計采用新套管進行重新夯套管施工，潛在直接費用預算成本約 370 萬元（不含施工場地重新征地費和相關管理費）。同時，在探孔試驗中再次遇較大孤石和漂石�？梢�采用此方案進行清障作業存在著較大的安全隱患。
2、全回轉全套管鉆機清障
利用全回轉全套管鉆機設備產生的下壓力和扭矩，驅動鋼套管旋轉鉆進，管口刀頭對土體、卵礫石、巖層等障礙物進行切削，將鋼套管鉆入地下至設計深度，用沖抓斗將套管底以上土體或巖體清除，用吊車將樁體拔出，最后進行回填，同時逐節拔除鋼套管。工程擬采用 D1 500 mm 鋼套管施工，11.5 m×2.8 m 范圍內設清障孔位25處，以梅花樁形式布孔，每孔搭接。

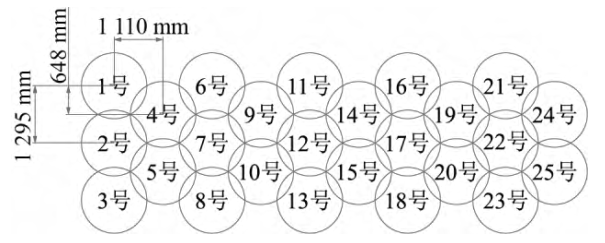

清障孔位布孔示意
清障順序按孔位編號由1號開始，跳槽式施工，至25號結束。每個孔位鉆進至地下20.0m，切入基巖0.5m以上�；靥钸^程先使用 M10水泥砂漿灌注至5m深處，待水泥砂漿達到初凝時間后，使用素土回填至地面。
應用全回轉全套管鉆機清障技術施工的工程預算成本總價為149萬元，其中人工工時按1個月、機械設備工時按15d進行計算。
基于清障技術方案選擇的安全可靠性、技術可行性和經濟適用性原則，經分析、權衡、論證，本工程最終選用全回轉全套管鉆機清障技術。
三、工程實踐
1、工藝流程及設備
本工程清障施工工藝流程如圖所示。其中關鍵技術節點為工藝套管的垂直度和精度。為此，在成孔過程中，通過鉆機和導向糾偏裝置輔助經緯儀或錘球儀器設備保障套管的垂直度，重點關注套管剛放入全回轉設備時、全回轉全套管鉆機夾緊套管時和套管鉆進過程中套管垂直度的監測和糾偏。

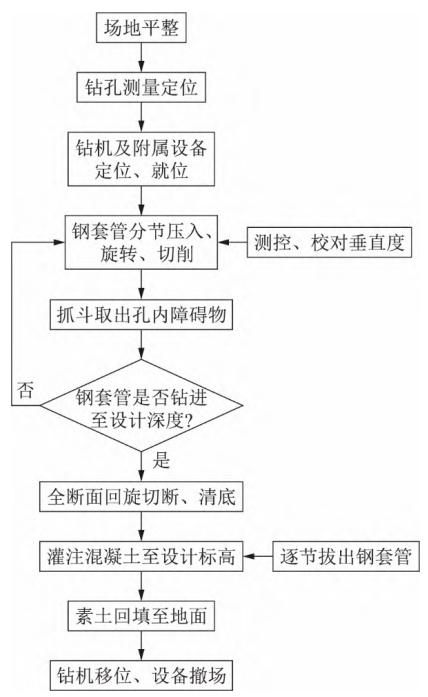

清障施工工藝流程
采用的施工設備為徐州景安 JAR210H 全回轉全套管鉆機，由主體部分、配套部分和液壓泵站部分組成，主要技術參數見下表。配套施工機械設備主要有沖抓斗、十字錘、套管等。

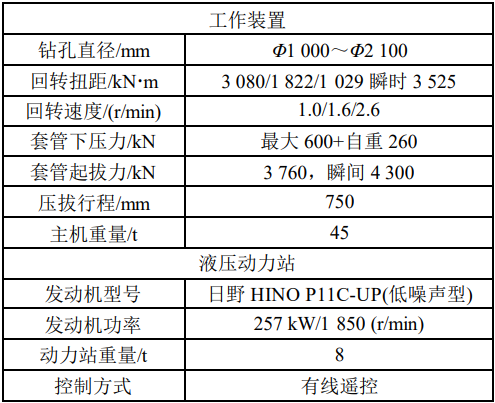

設備主要技術參數
2、現場施工
經全回轉全套管鉆機在入土點前端造孔，將孔內卵石、漂石打碎帶出，并回填水泥砂漿，實現了置換卵石、漂石的目的，達到了對水平定向鉆穿越前存在的地下障礙物進行清除的預期效果，且施工周期僅45d。此外，現場施工狀況表明：未采用該工藝時，對套管內的地下水，即使4臺抽水泵（2臺7.5kW，2臺5.5kW）進行抽水作業，水面幾乎沒有下降。采用全回轉全套管鉆機清障工藝后，套管內的地下水，僅使用1臺7.5 kW和1臺5.5 kW抽水泵就實現了地下水液面降到卵石層以下，且耗時僅為56 min，為后續施工提供了有利條件。
實際施工中，發現套管內部依然有部分砂卵石、飄石未清除。經項目部會同技術部門研究，決定優選絞龍螺旋輸送施工方法，通過定制螺旋絞龍（外徑為1400 mm）與鉆桿連接，利用水平定向鉆機的拉力及扭矩，使絞龍葉片在套管內不斷旋轉攪動將套管內卵石、漂石、孤石等障礙物帶出孔外。經過9d施工，將套管內障礙物全部帶出，為水平定向鉆穿越施工創造了開鉆條件。
本工程施工時鉆孔深度為20m，相對較淺，采用全回轉全套管鉆機清障施工相對成熟。但是在鉆孔深度超過60m時，應用該技術施工時，在鉆進方式、鉆孔垂直度、混凝土凝固時間、套管起拔控制等方面尚無成熟經驗參考。另外，遇巖層表面或傾斜度較大傾斜巖面時，會因套管處于傾斜巖面（一邊軟層一邊硬質巖層），下壓套管時易出現偏移打滑情況，難以保證鉆孔的垂直度。潛在的解決方案是預先在鉆孔周邊布置引孔，剔除孔內硬質物至同等硬度基巖面，其成效有待進一步檢驗。
四、結語
由于現場準備充分、處置措施合理、實施效率高，嘉陵江水平鉆定向穿越前的清障技術方案既節省了工程成本，又保障了項目節點目標的順利實現，為后續復雜地層條件下的水平定向鉆穿越施工提供了實踐經驗�？傮w而言，水平定向鉆穿越施工前的清障技術應基于安全、質量、工期、成本等因素綜合考慮，選取最優方案。同時，施工前期應做好風險評估，制定應急預案，一旦出現問題，立即啟動實施，可大大降低成本及穿越工程的風險。
