非開挖修復技術是一種利用微開挖或不開挖技術對地下管線進行修復的工程技術。它具有綜合成本低、施工周期短、環境影響小、不影響交通、施工安全性好等顯著優勢。目前我國城市地下排水系統總長度已突破 120 萬公里，非開挖修復技術在市政管網的修復中得到了廣泛應用，如原位固化法、連續穿插法、管片內襯法等，有效避免了傳統開挖修復帶來的種種問題。

機械制螺旋纏繞內襯法作為一種先進的非開挖修復技術，正逐漸成為城市排水管道修復的首選方案之一。該技術通過纏繞機將帶狀型材在舊管道內螺旋旋轉纏繞成一條新管，帶狀型材兩邊的公母鎖扣在螺旋旋轉中互鎖，使新管連續無縫。它可實現非開挖帶水修復，具有占地面積較小、可帶水作業、組裝便捷、移動速度快等優點，適合在復雜地理環境下施工，適合長距離的管道修復。

一、技術原理與工藝流程

1.1技術原理

在技術原理方面，機械制螺旋纏繞修復技術是將帶狀型材置入原有管道，通過螺旋纏繞方式形成連續內襯，并對內襯與原有管道之間的空隙進行填充的修復方法。目前有固定式、行走式、擴張法和貼壁式四種工法。

螺旋纏繞管分為獨立結構管和復合管兩種，獨立結構管是指新管完全不依靠原有的管道，單獨承擔所有的荷載；復合管是指螺旋纏繞管承擔一部分荷載，另一部分荷載由新、舊管之間的結構注漿承擔。

該技術一般情況下，由于型材的厚度的影響，原管道口徑會縮小 5%-10%，但由于管道修復后內壁光滑，粗糙系數低，整體過水能力損失不大。管道可在通水的情況作業，管道充滿度 30%通常可正常作業。新管道與原有管道之間可不注漿或注漿。在排水管道非開挖修復中，通常與土體注漿技術聯合使用。

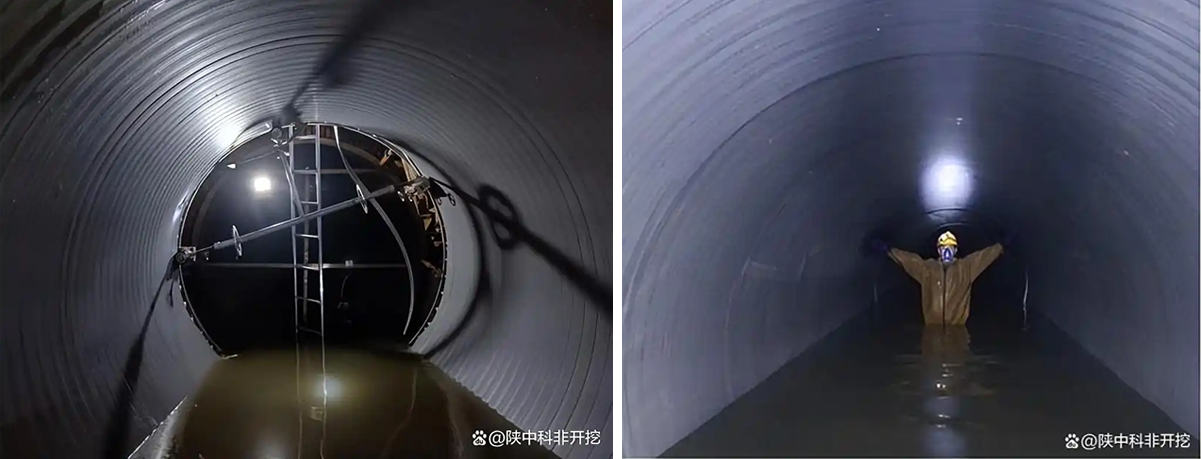

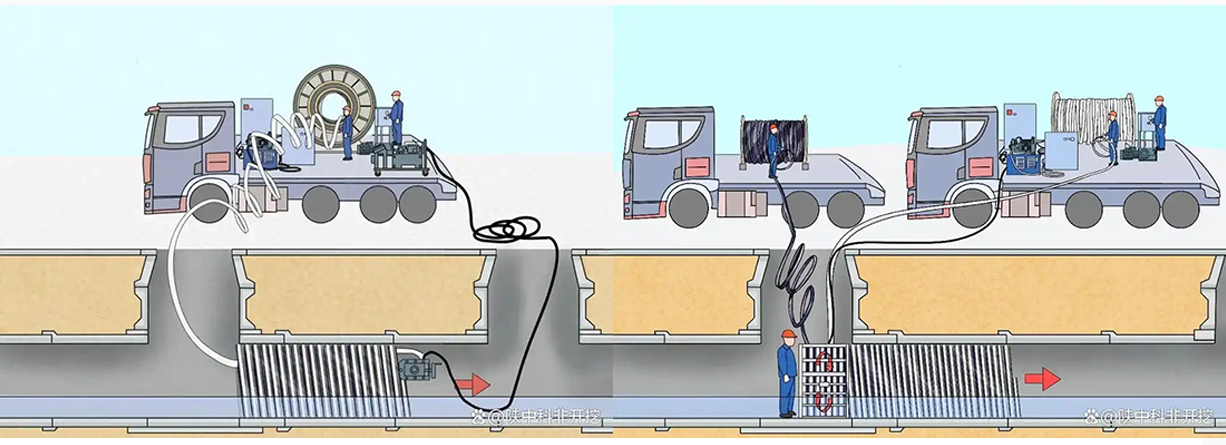

螺旋纏繞內襯法技術

1.2技術優點

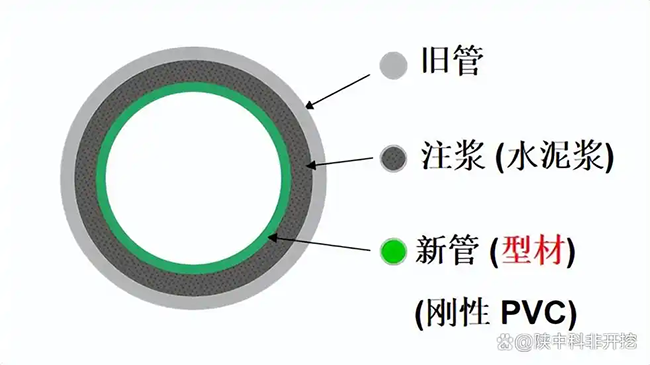

該修復技術有如下幾個優點，修復后構造如下圖所示：

a. 可修復大口徑管材，適用于所有管道修復口徑DN600-DN5000(鋼筋混凝土管、鋼管、塑料管等)。

b. 可帶水修復作業(水位1m以下、流速不高于1m/s)。

c. 無需大片操作面，利用現有的人孔井進入施工，不受工作井面積限制。

d. 施工可以隨時中斷，機動靈活。PVC型材可隨時截斷或再連接13-1*19=10/2*973，能夠靈活安排施工進度，適合于穿插施工，更大程度的減少對社會交通的影響(可應對搶險、降雨、道路管控后臨時恢復通行)。

e. 現有管道老化，通過此工藝形成管中管，進行注漿補強。

f. 工廠預制帶材，施工現場制管，質量穩定。

g. 現場機械制螺旋纏繞管具有抗震性。

h. 與開挖修復相比，擁有更多的優越性，節約投資及工期。

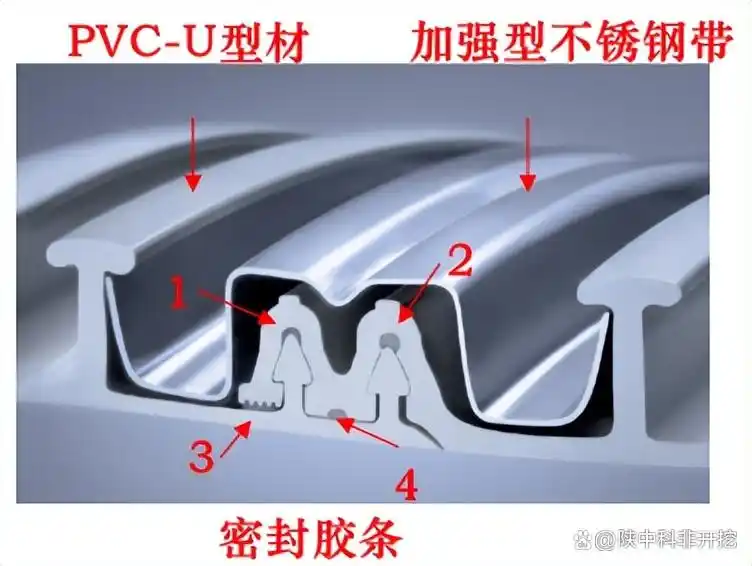

機械制螺旋纏繞修復技術構造圖

1.3應用范圍

1.3.1適用于母管管材為球墨鑄鐵管、鋼筋混凝土管和其他合成材料的雨污排水管道的局部和整體修復。

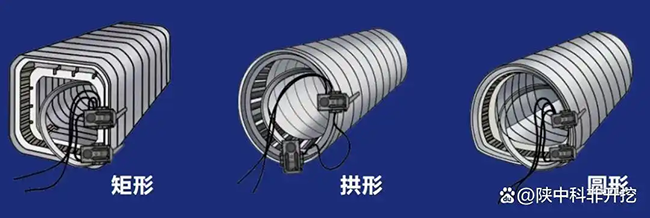

1.3.2適用于大型的矩形箱涵和多種不規則排水管道的局部和整體修復，修復結構見圖-3不規則結構排水管道修復示意圖。

1.3.3擴張法適用管徑DN200-DN600mm排水管道的整體修復，固定式工法適用于管徑為DN600-3000mm排水管道局部和整體修理。

1.3.4適用管道結構性缺陷呈現為破裂、變形、錯位、脫節、滲漏、腐蝕且接口錯位應小于等于3cm，管道基礎結構基本穩定、管道線形沒有明顯變化。

1.3.5適用于對管道內壁局部沙眼、露石、剝落等病害的修補。

1.3.6適用于管道接口處在滲漏預兆期或臨界狀態時預防性修復。

1.3.7不適用于管道基礎斷裂、管道破裂、管道脫節呈倒栽狀、管道接口嚴重錯位、管道線形嚴重變形等結構性缺陷損壞的修理。

1.3.8不適用于嚴重沉降、與管道接口嚴重錯位損壞的窨井。

1.4主要材料和設備

在施工過程中，機械制螺旋纏繞內襯法所使用的帶狀型材是一種以 PVC 加工成型的有不同寬度、高度的產品，里層光滑外層有肋條狀紋理，通過公母鎖扣可互相緊密連接。同時，該技術還會用到密封粘結劑和注漿材料。

施工設備包括 CCTV 檢測設備、發電機、鼓風機、空氣壓縮機、液壓動力裝置、密封劑泵、專用纏繞機組、纏繞籠模具、電子自動控制設備、輸送型材裝置、拉鋼線設備、電動滾筒和支架、鋼帶機、電動提升機（吊車）、三相水泵以及其他設備等。

螺旋纏繞工藝分為擴張法和固定口徑法，施工工藝流程嚴謹有序，從材料準備到管道施工，每個環節都至關重要。

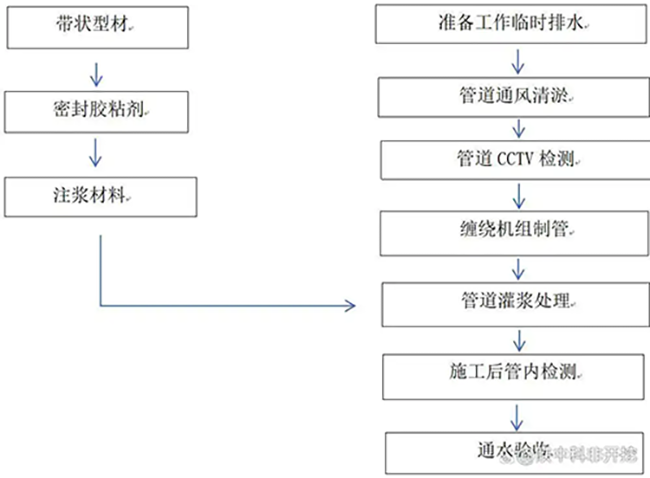

施工工藝流程圖

二、 質量控制關鍵點

質量控制是確保機械制螺旋纏繞內襯法修復效果的關鍵環節。施工過程中需嚴格遵循相關規范，如《城鎮排水管渠與泵站運行、維護及安全技術規程》CJ68-2016、《城鎮排水管道檢測與評估技術規程》CJJ 181-2012、《城鎮排水管道非開挖修復更新工程技術規程》CJJ/T 210-2014 和《城鎮排水管道非開挖修復技術標準》DG/TJ 08-2354-2021 等。

施工質量控制涵蓋安裝質量控制、檢測質量控制和質量驗收標準，對原材料、施工工藝、修復后的管道性能等方面進行全面把控。安全措施也不容忽視，需嚴格遵守國家現行標準，確保施工安全萬無一失。

三、 部分成功案例

機械制螺旋纏繞內襯法在多個排水管道修復工程中取得了顯著成效。例如，合流管道應急搶修工程中，該技術成功解決了管道結構性缺陷嚴重、水位高、無法完全封堵等難題，完成了 30m 長的 DN2400 合流管道修復。以下案例中的雨水總管修復工程和污水管道修復工程也充分證明了機械制螺旋纏繞內襯法在復雜工況下修復地下管道的能力，為城市的地下排水系統修復提供了寶貴的經驗和可靠的解決方案等等。

01合流管道應急搶修工程

該排水管道搶修工程屬于新光復、葉家宅排水系統，是合流制排水系統，修復管段為DN2400合流管道，修復長度30m，管材為鋼筋混凝土管。根據CCTV檢測評估結果，管道有3級破裂和多處滲漏、腐蝕、錯口等現象，管道結構性缺陷嚴重，另外該待修復路段管道有接近20°的轉角，管內水位較高，無法完全封堵，半封堵狀態時最低水位0.7米，最高水位1.4米，流速1m/s，修復難度較大。該修復路段是建成區，交通繁忙、地下管線密集，不具備開挖修復條件，同時管道口徑大且不能斷水。根據管道重要性、缺陷類別、損壞程度、影響范圍以及修復目標等因素，設計對方案進行了反復論證和比選，最終選用固定式鋼塑復合加強型機械制螺旋纏繞內襯法對該管道進行非開挖帶水修復。

02雨水總管修復工程

包頭路(開魯路-嫩江路)道路排水管道修復涉及到一根管徑DN2460，長度為32米的雨水管道。該管道管徑為DN2460，位于上海市交通繁忙路段，地下管線密集不具備開挖修復條件，且該管道在運行不能斷水施工，工況復雜，難度極大。管徑大于2米的超大口徑管道修復成功案例在國內極為罕見，因此，針對以上工況難點，并結合多次工藝模擬反復論證后采用新工藝機械制螺旋纏繞修復。

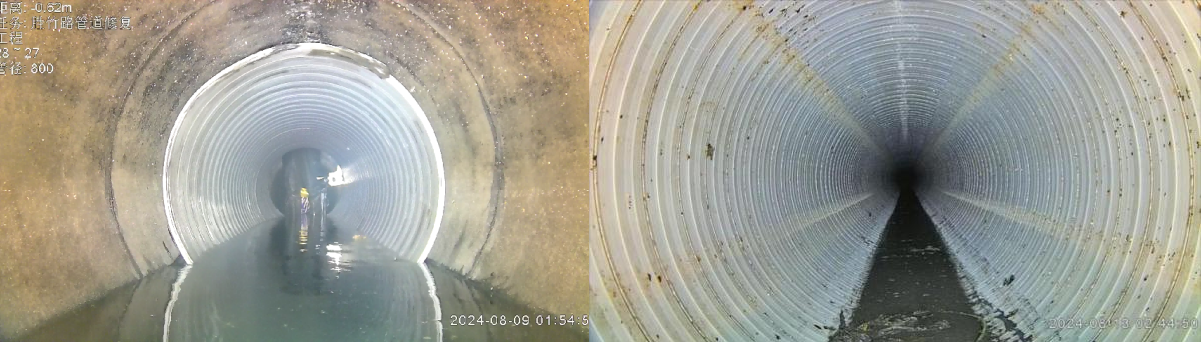

03污水管道修復工程

上海市某區污水管道修復工程是該區的污水主干管，本次修復的管道口徑DN800，原管為混凝土管道，長度共40米，最大埋深5米，管道自身坡度較大，修復難度高。根據CCTV檢測評估結果，管道頂部有嚴重腐蝕，并有多處接口滲漏現象，結構強度存在嚴重?fù)p壞。該段主管道不能斷流，只能利用夜間水位低峰時進行修復，必須帶水作業。

總之，非開挖修復技術，特別是機械制螺旋纏繞內襯法，以其獨特的優勢和可靠的質量控制，為城市排水管道的修復開辟了新的途徑。它不僅能夠有效解決傳統開挖修復的諸多弊端，還能在復雜環境下保障城市排水系統的正常運行，是城市排水管道修復的新選擇，更是未來城市基礎設施維護的發展方向。
