01 不銹鋼內襯修復技術
不銹鋼內襯法是以不銹鋼材料為內襯進行管道修復的方法。適用于≦90°轉角的DN800及以上給水管道半結構性修復。修復后不宜低于原有管道的剩余設計使用年限。
工藝特點上，是一種大口徑給水管道非開挖修復工法，可以對有變徑、彎管、三通管道的零開挖內襯施工，與折疊法、縮徑內襯法、原位固化法等工法相比，有一定優勢。
使用這種修復技術施工質量過程控制是重點，包括:預處理質量、撐管質量、焊接質量等。詳細的原管道的排查、檢測與評估工作很必要。不銹鋼內襯材料選擇和內襯壁厚設計，很重要。防負壓措施，支撐環和排氣閥很關鍵。
02 機械制螺旋纏繞法
該工法是通過專用機械設備，將硬聚氯乙烯帶狀型材通過螺旋纏繞方式置入原有管道形成內襯管的管道修復方法。按照工藝可以分為擴張法、鋼塑加強法、機頭行走法三種。
技術特點:該工藝具有可以帶部分水流作業、對原管道的預處理要求低、施工可以隨時中斷機動靈活、能夠適應復雜的地理環境、施工速度快等特點。
適用范圍上，擴張法主要適用于DN300~DN600圓型管道修復，鋼塑加強法主要適用于DN600~DN3000圓型管道的修復，機頭行走法主要適用于不規則邊長在1200mm~5000mm之間任意形狀管道修復。

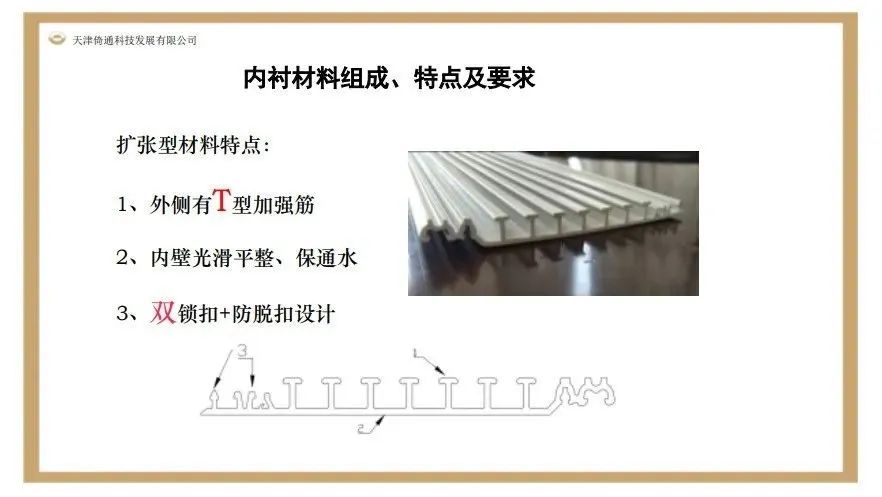

擴張法:是將帶狀PVC-U型材通過專用螺旋纏繞機，以公母鎖扣互鎖的方式，先纏繞一條直徑略小于舊管道的內襯管，纏繞完畢后通過拉動帶狀型材內的預置鋼線，使內襯管徑向擴張后與舊管道緊密貼合的方法。材料特點如下:

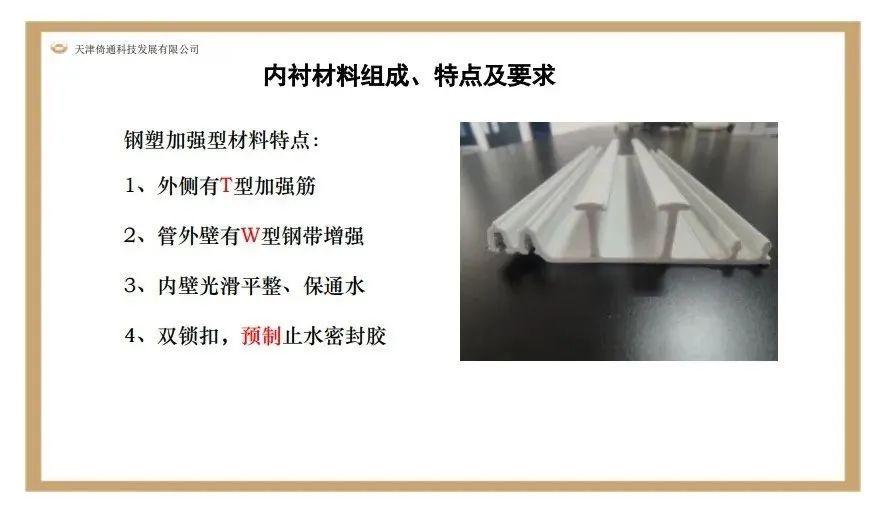

鋼塑加強型工法:是將工廠預制的帶狀PVC-U型材和鋼帶，同步送至在檢查并下提前安裝好的纏繞機，以螺旋纏繞的方式進行推進，在纏繞的過程中型材邊緣的公母鎖扣互鎖，并將鋼帶壓合在接縫處，到達下一檢查井后，在新管與舊管之間灌注水泥漿，從而形成一條具有高強度和良好水密性的鋼塑加強型新管。材料特點如下：
機頭行走法:是指纏繞機在管道內行走，同時將帶狀型材互鎖為內襯管的方法。材料特點如下：
03 折疊法修復技術

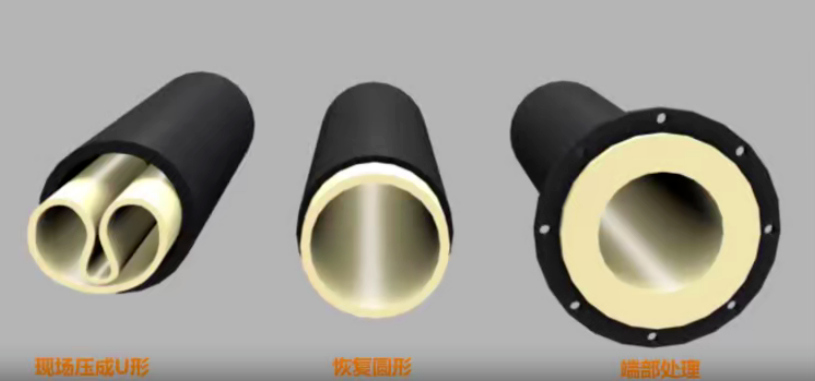

折疊法修復技術是在施工現場通過專用設備將圓形的HDPE管冷壓折成“U“形，插入舊管道內，通過加壓恢復圓形后HDPE管緊貼舊管內壁:
現場折疊法修復技術工藝原理：

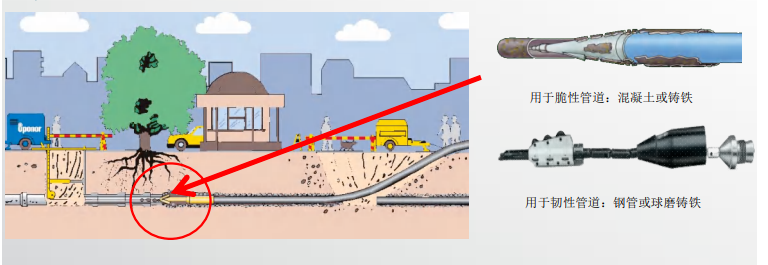

碎裂管更新修復技術工藝原理：
插入法修復技術工藝原理：
技術優勢:
1、HDPE管連續、無接縫
2、耐腐蝕
3、提高管線運行壓力
4、增加管道輸送能力
5、開挖面積小，修復速度快、距離長
6、適用范圍廣
7、修復能力強
8、潔凈衛生
9、使用壽命長
適用范圍:該技術自2000年開始在國內應用，廣泛應用于燃?xì)�、供水、化工、煤礦、電力等行業的壓力管道非開挖修復，一次修復施工長度可達1.5公里，適用管徑:DN100-DN1600。
04 原位熱塑成型法
原位熱塑成型法是將襯管加熱軟化，牽引置入原有管道內部，通過加熱加壓與原管緊密貼合，然后冷卻形成內襯管，簡稱FIPP。

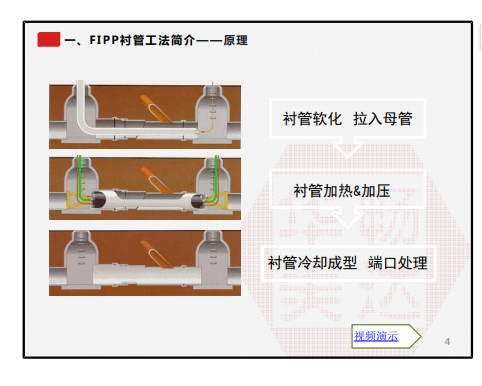

工法原理：

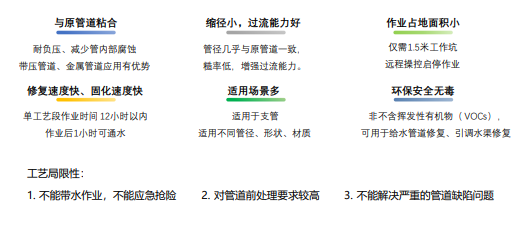

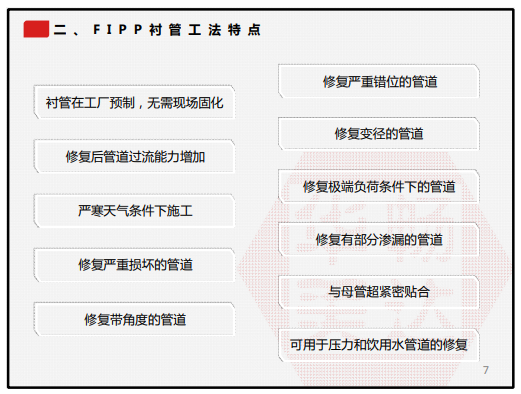

工法特點：

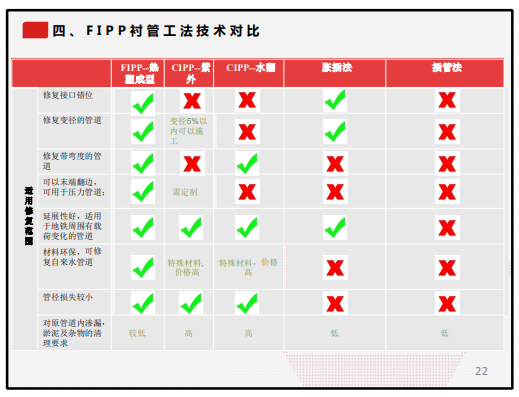

適用范圍與技術對比：
05 高分子材料噴涂修復工藝
高分子材料噴涂修復工藝( SIPP)是利用強化高分子材料，使用噴涂機器人或人工噴涂對地下管道、方溝、箱涵、檢查井等設施進行非開挖修復的工藝技術。
工藝特點：

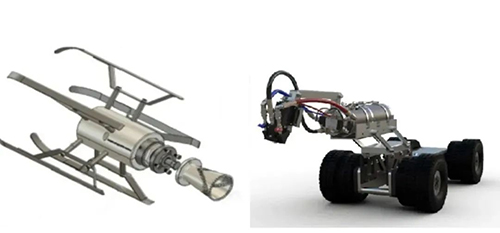

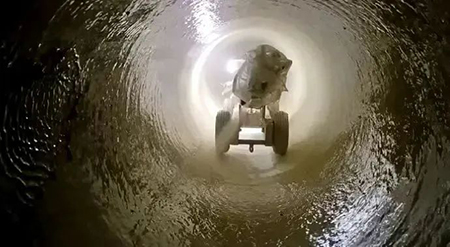

管道噴涂機器人：
