隨著供水管網普及使用，供水管網漏損導致的水資源浪費現象越來越被重視。若不及時解決漏損問題，不僅會影響管網供水量，甚至整個供水管網供水能力都會受到影響。然而，供水管網一般埋設于地下，這給管網檢測和修復帶來極大的困難。
供水管道漏損原因分析
供水管道漏損造成的原因常見以下三種：
1、設計、施工不合理
早期設計規范跟不上時代步伐，部分地區仍在使用淘汰的供水管材，如 PVC 塑料供水管、水泥供水管等。而且，管道施工工藝不達標，像柔性管道接口對施工要求高，稍有不慎就會漏水。施工人員對細節把握不足，管道基礎處理不合規，再加上土壤中化學物質的腐蝕，大大縮短了管道的使用壽命，導致漏損頻發。
2、供水管網老化
許多城市的供水管網建設年代久遠，有的甚至在上世紀就已鋪設完成。經過長時間的風吹雨打和水流沖刷，這些管道難免出現銹蝕和老化，就像一位年邁的老人，身體機能逐漸衰退，漏水、破損等問題接踵而至。
3、運行管理水平低
供水管網建設逐步完善的過程中，早期的管網缺乏詳細記錄，路由、管材、管徑等信息缺失，給后期運維帶來了重重困難。再加上管理依賴手記或口述，沒有建立信息化管理模式，信息偏差時有發生，使得管網漏損問題難以得到及時有效的解決。
供水管網漏損檢測方法
在短時間內快速找到供水管網存在漏損部位并進行處理，才能夠盡可能的減輕管道故障對人們生活造成的影響。隨著科學技術的發展，新研發了許多利用便捷式快速檢測法，例如分布式光纖傳感技術法、噪聲記錄儀檢測法等，這些方法都建立在沿線管道上安裝信號傳感器并上傳到終端進行數據分析處理后得出結論。
隨著管網管理信息化水平提高，分區計量法和壓力法這兩種方法越來越被重視，這兩種檢測方法快捷便利程度建立在智慧水務完善程度上，管道漏損等問題可以利用智慧平臺直觀簡明的呈現出來。常見的檢漏方法包括：
-
觀察法：
這是最傳統的方法，依靠管理人員日常巡線、用戶報漏和人工抄表來發現漏損。但這種方法往往比較被動，當發現漏水時，管道可能已經破損嚴重，地面甚至已經形成了積水。 -
聽音法：
通過在管道暴露點或鉆孔處使用電子聽漏儀來捕捉漏水聲。不過，它的效果受背景噪音、管內壓力和檢漏人員經驗的影響較大，對于建筑物底下或埋深較大的管道，更是無能為力。 -
分區計量法：
根據各分區特點布置檢測點，收集基礎數據并進行統計分析，從而精準定位漏損區域。這種方法就像是給管網劃分了“責任田”，每個區域都能得到細致的監測。 -
壓力法：
基于管道壓力實時或臨時在線監測，結合管網壓力在線模擬系統，對比實時壓力與模擬壓力、壓力降曲線，快速判斷漏水區域或管段。它就像給管網裝上了“血壓計”，實時監測壓力變化。 -
地表雷達檢漏法：
利用電磁原理，在漏水異常區布置測線，通過發射和接收電磁波來定位漏失點。但它在漏損初期判斷不夠準確，圖像解析和數據處理也較慢，不過對于大直徑或非金屬管道的檢測卻有著獨特的優勢。 -
光纖測溫法：
在管道下方鋪設探測光纜，監測泄漏引起的聲波振動及溫度變化。它適用范圍廣，能滿足不同介質、長度和材質的管線，但一般要求管徑不小于 DN300。
供水管網漏損修復方法
由于供水管網涉及水質安全，因此供水管道非開挖修復工藝對修復材料、修復施工等方面均有特殊的技術要求。 目前非開挖修復技術主要有以下幾種：翻轉內襯法修復技術、UV-CIPP 現場固化修復技術、噴涂管道修復技術。
1.翻轉內襯法修復技術
翻轉內襯法修復技術是指將內襯管翻轉進入原有陳舊管道，采用熱水進行固化后，在管道內形成新的高強度內襯管道。
使用范圍及技術要求：內襯管由 PE 涂層表面、聚酯紡織增加層以及外層黏合劑三部分組成，該內襯管可獨立承受內部水壓和外部壓力，使用年限在 50 年以上，適用任何管材的供水管道修復，修復管徑范圍較廣，為 DN150~DN2200，一次可修復最長長度為 500 米，修復部位接入支管需在修復完成后重新開口接入。

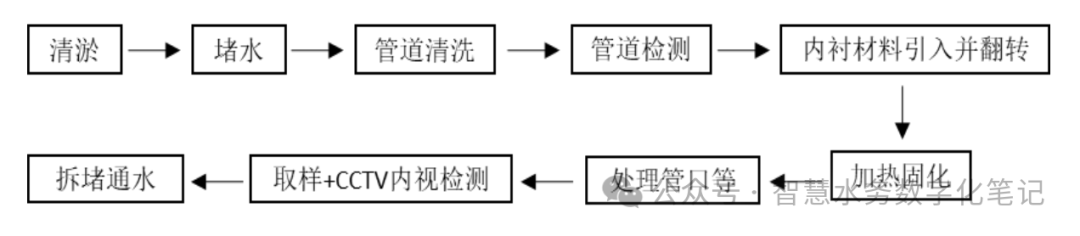

翻轉內襯法修復技術工藝流程圖
優點：
- 施工時間短，一般為 12~30 小時可完成一段管道修復。
- 內襯管耐磨損、耐腐蝕，使用壽命最長可達到 50 年。
- 內襯管表面光滑，水流摩擦減小。
- 施工設備占地面積小，對交通影響小，受環境影響小。
缺點：
- 由于樹脂注入需要現場人工操作，該工藝對內襯材料要求較高，樹脂產品質量差別將導致該修復工程質量不穩定。
- 翻轉材料在注入樹脂后需要冷藏運輸?shù)浆F(xiàn)場施工，增加了該工藝使用限制，同時也增加了成本。
2.UV-CIPP 現場固化修復技術
作為一項新型的管道修復技術，UV-CIPP 修復在世界范圍內的應用呈現良好的發展勢頭。UV-CIPP 修復工藝，采用機械牽引將浸滿感光性樹脂的氈制軟管拖入被修復的管道，灌注壓縮空氣使其緊貼管道內壁，通過紫外光燈照射使樹脂在管道內部固化，形成高強度內襯樹脂新管的管道整段內襯修復技術。

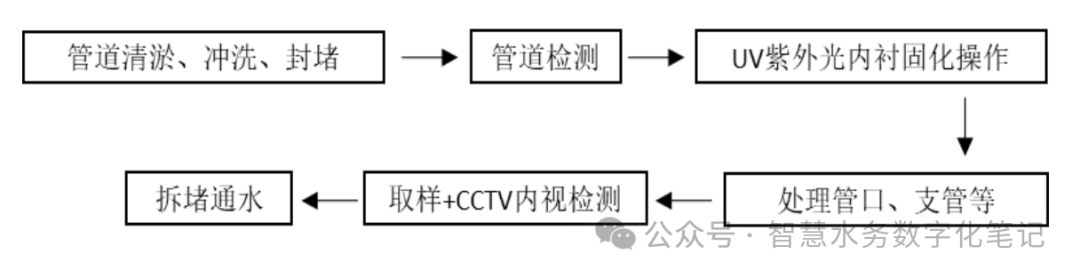

UV-CIPP 現場固化修復技術工藝流程圖
優點：
- 施工時間較短，一般 3~5 小時就可完成一段管道修復。
- 內襯管材均在工廠完成再運輸?shù)绞┕がF(xiàn)場，性能及質量較翻轉內襯法穩定。
- 內襯層光滑、連續，提高管道輸水能力。
缺點：
- 修復部位接入支管需在修復完成后重新開口接入。
- 施工費用較高。
3.噴涂管道修復技術
供水管道內噴涂修復工藝針對供水管道長時間使用后出現的局部破損與裂紋，采用專用管道自動化噴涂設備通過離心噴涂的方法將快速固化的涂料，噴涂至管道內壁，形成結構性或半結構性管道內襯系統實現管道破損面的覆蓋修復。

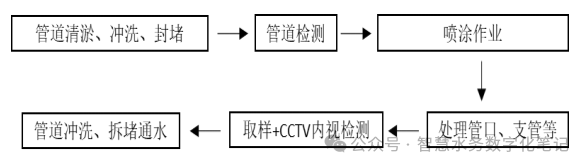

噴涂管道修復技術工藝流程圖
優點：
- 快速且低成本。
- 適用于鋼管、鑄鐵管、鋼筋混凝土管、陶土管等管材。
缺點：
- 對修復管道預處理要求較高。
- 對原有管道的結構性修復能力有限。
未來展望
1.檢測方面
暗漏和明漏是管道漏失的兩大類型。暗漏不易察覺，常常在漏水時間長或漏水量大時才被發現，需要我們提高檢測手段的科學性和有效性。明漏則相對容易發現，關鍵在于及時巡查和維修。智慧水務技術，如 DMA 分區管理技術與管網模型、智能化管理的結合，為未來的控漏檢漏帶來了新的希望。
2.修復方面
根據管道破損程度選擇合適的修復技術至關重要。破損嚴重且距離長的管道，可考慮更換新管道，可選擇原管位或附近管位施工，盡量減少對用戶的影響。對于破損較輕的管道，新型非開挖修復技術優勢明顯，但也面臨著費用高、驗收難的問題。未來，研發相應的驗收設備，完善驗收規范，將推動非開挖技術的廣泛應用。
