近年來隨著非開挖技術的廣泛應用，保護環境，節約成本，減少對已建公共設施，構筑物的破壞，水平定向鉆施工技術以其明顯的經濟效益，在河流、山體穿越及城鎮市政工程中越來越多地被人們所接受。
水平定向鉆導向孔施工是根據預先設計的穿越曲線，鉆頭向前推進時,發射器發射出來的信號被地表接收器所接收和追蹤,通過監視鉆頭方向、深度和其他參數，控制鉆頭姿態實施定向鉆進，從而完成出土點與入土點貫通的一項重要施工工序。導向孔成孔軌跡是決定管道最終敷設路由的重要因素，所以精準控制導向孔鉆進軌跡是水平定向鉆穿越施工的重中之重。
01.導向孔施工原理

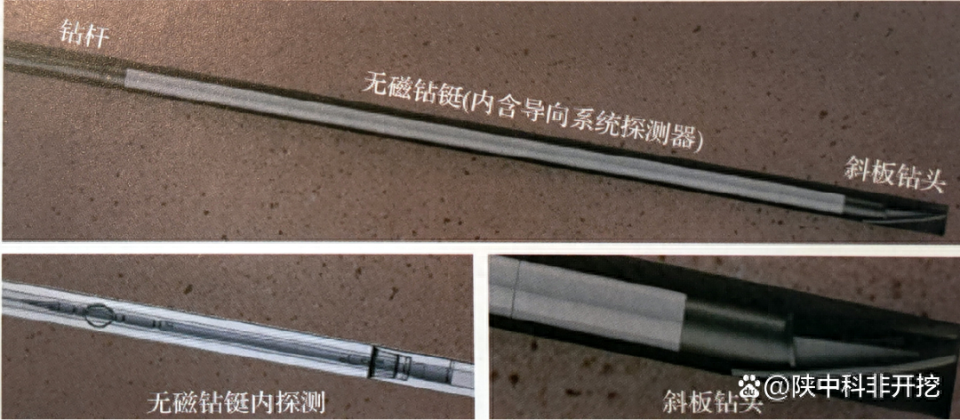

斜板導向鉆頭通常帶有一個斜面的鉆頭和放置信號發射器的腔體,鉆頭腔內放有一個探頭或發射器；牙輪鉆頭導向通常連接帶有角度的螺桿馬達后再連接無磁鉆鋌，無磁鉆鋌腔內放有一個探頭或發射器。
在導向鉆進過程中,鉆頭有兩種方式運動:頂進鉆進和回轉鉆進。
頂進鉆進：鉆桿只頂進不回轉時,即只有推力的作用時,則鉆頭所受反作用力方向始終朝著某一方向，鉆頭將朝該方向前進,從而實現造斜鉆進。
回轉鉆進：導向鉆頭勻速回轉鉆進時,在鉆進推力的作用下,土層作用在造斜面上的反力的方向也沿圓周作均勻變化，鉆頭進行保直鉆進。
02.導向儀相關參數
1、導向儀
為使鉆孔軌跡與設計軌跡相一致，在導向孔施工過程中，需要我們對鉆孔軌跡的空間位置，進行精準把控。
導向孔鉆進軌跡的實時測量由控向系統(以下稱導向系統)完成，導向系統主要由探測器（探棒、P2、陀螺儀）、控制終端、控向應用程序組成。探測器安裝固定在無磁鉆鋌內，通過其內部的磁場傳感器和重力傳感器測量方位角、傾角和工具角等參數。
控向技術人員通過一系列參數調整鉆頭的鉆進方向及姿態達到定向鉆進和糾偏的目的。
P2控向系統及配套的陀螺導向儀
2、導向參數
導向系統中的探測器在由地下反饋到控制終端的參數主要有傾角、方位角、工具角數據，控向應用程序根據探測器反饋的參數和鉆桿長度計算穿越距離、深度、左右偏離量等并顯示參數，指導司鉆進行下一步鉆進操作。
2.1 傾角θ

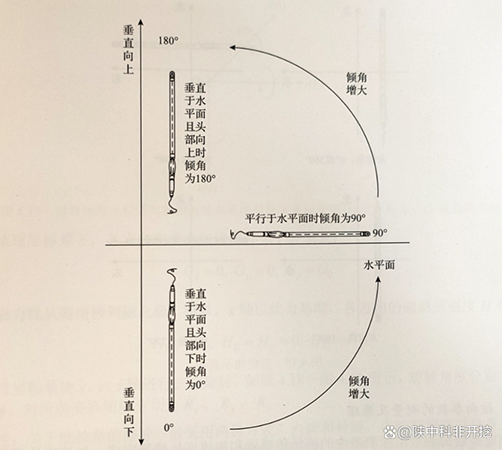

傾角指的是探測器的傾斜程度，由于水平定向鉆技術是借鑒石油鉆井技術發展而來的，所以水平定向鉆傾角的含義仍需參照石油鉆井中的定義，即探測器與豎直方向的夾角。探測器頭部指向正下時傾角為0，探測器頭部指向正上時傾角為180°，探測器頭部水平時傾角為 90°。探測器頭部在豎直向下到豎直向上的變化過程中，傾角從0變化到180°，傾角示意圖見下圖 ；
2.2 工具角（面向角）α
工具面--在造斜鉆具組合中，由彎曲工具的兩個軸線所決定的那個平面，稱為工具面。工具角指的工具面繞自身軸線旋轉過的角度,即探測器繞軸線順時針(自探測器尾向探測器頭看)旋轉一周,工具角的變化范圍是 0°~360°,工具角平面圖和示意圖 ：
2.3 方位角Ø
方位角又稱地平經度(Azimuth (angle)縮寫Az)，是在平面上量度物體之間的角度差的方法之一。是從某點的指北方向線起，依順時針方向到目標方向線之間的水平夾角。由于每點都有真北、磁北和不同的指北方向線，因此，從某點到某一目標，就有不同方位角。

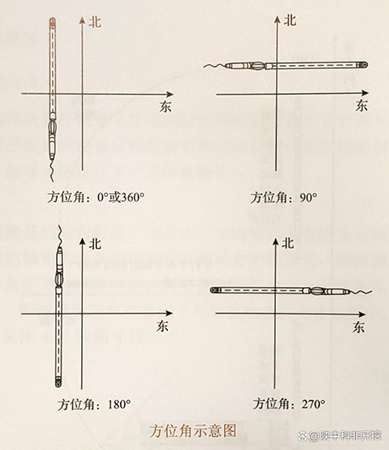

方位角指的是探測器頭部的水平朝向，是探測器在水平面上的投影與地磁北極之間的夾角。對于大多數導向系統，當探測器頭部指向正北時，方位角為0°;當探測器頭部指向正南時，方位角為 180°;當探測器頭部指向正東時，方位角為90°;當探測器頭部指向正西時，方位角為 270°。觀察者俯視探測器時(探測器頭部指向正北)，探測器順時針旋轉，由此確定的方位角自0~360°變化，方位角示意圖：
2.4控向參數的測量及原理
控向參數的測量由探測器內的磁場傳感器和加速度傳感器完成，加速度傳感器通過測量地球的重力場獲得探測器的傾角和工具角，磁場傳感器主要通過測量地球磁場再結合重力場計算出探測器的方位角。

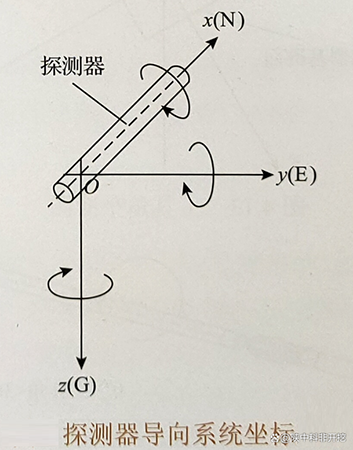

探測器由三個加速度傳感器Gx、Gy、Gz和三個磁感應傳感器Hx、Hy、Hz組成。以探測器導向管軸線方向為x軸，以世界坐標系(右手系)為參考坐標系，探測器導向系統的坐標如圖所示:
03.導向鉆進實施
探測器通過貫穿于鉆桿內部的信號線與鉆機主軸上的滑環連接，再將信號線引入控制室內并連接至控制終端。
數據測量時，控制終端通過信號線向探測器供電，探測器測量的數據再以載波信號的形式反饋回控制終端,最后再由計算機控向軟件對數據做進一步數據化、圖形化處理。
計算機控向軟件計算的導向孔軌跡數據主要為水平長度、深度、左右偏差等，這些參數是通過磁傳感器和重力傳感器檢測大地磁場和重力場后，計算出鉆頭傾角和方位角，進而計算出導向孔軌跡數據等參數。
由于導向孔鉆進是逐根鉆桿累加的過程，控向系統計算的鉆進軌跡數據也是逐根累加的結果，所以每一根鉆桿在下鉆前應記錄其長度，下鉆完成后控向軟件在上一根鉆桿的基礎上，將此鉆桿在穿越中心線、斷面和平面上的投影數據累加得到探測器此時的穿越位置。
計算機控向軟件在計算完每根鉆桿的位置數據后，以鉆進軌跡的形式在顯示界面呈現，隨著近年來控向軟件的迅速發展，其不僅能顯示測量、計算出的鉆進軌跡，還可將帶有地質情況的設計穿越曲線導入控向軟件中并形成底圖。
導向孔鉆進時的鉆進軌跡可呈現在導入的設計穿越曲線上，直觀對比實際鉆進軌跡與設計穿越曲線的差別，更好地對導向孔鉆進進行實時控制。
04.鉆導向孔的控制
鉆導向孔的鉆具組合為：鉆頭+造斜短接+鉆桿。導向傳感器裝在鉆頭后艙內并緊固，在導向孔鉆進過程中使用有線導向系統，出入土兩側地面布置地面信標系統，鉆頭內傳感器發射的信號將鉆具的位置反饋到導向控制室便于司鉆隨時掌握方向，利用地面信標系統可以準確找出穿越中心線的方位角，同時可以記錄鉆頭與地平面的夾角值。
